Mřížový žlab GR-Magic® 105 G 3000 | 600 | 105 | 4,8 | 554 | nie
morepic-1 morepic-2 video-1 video-2

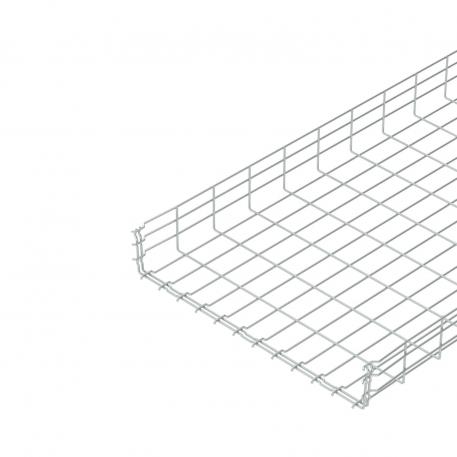

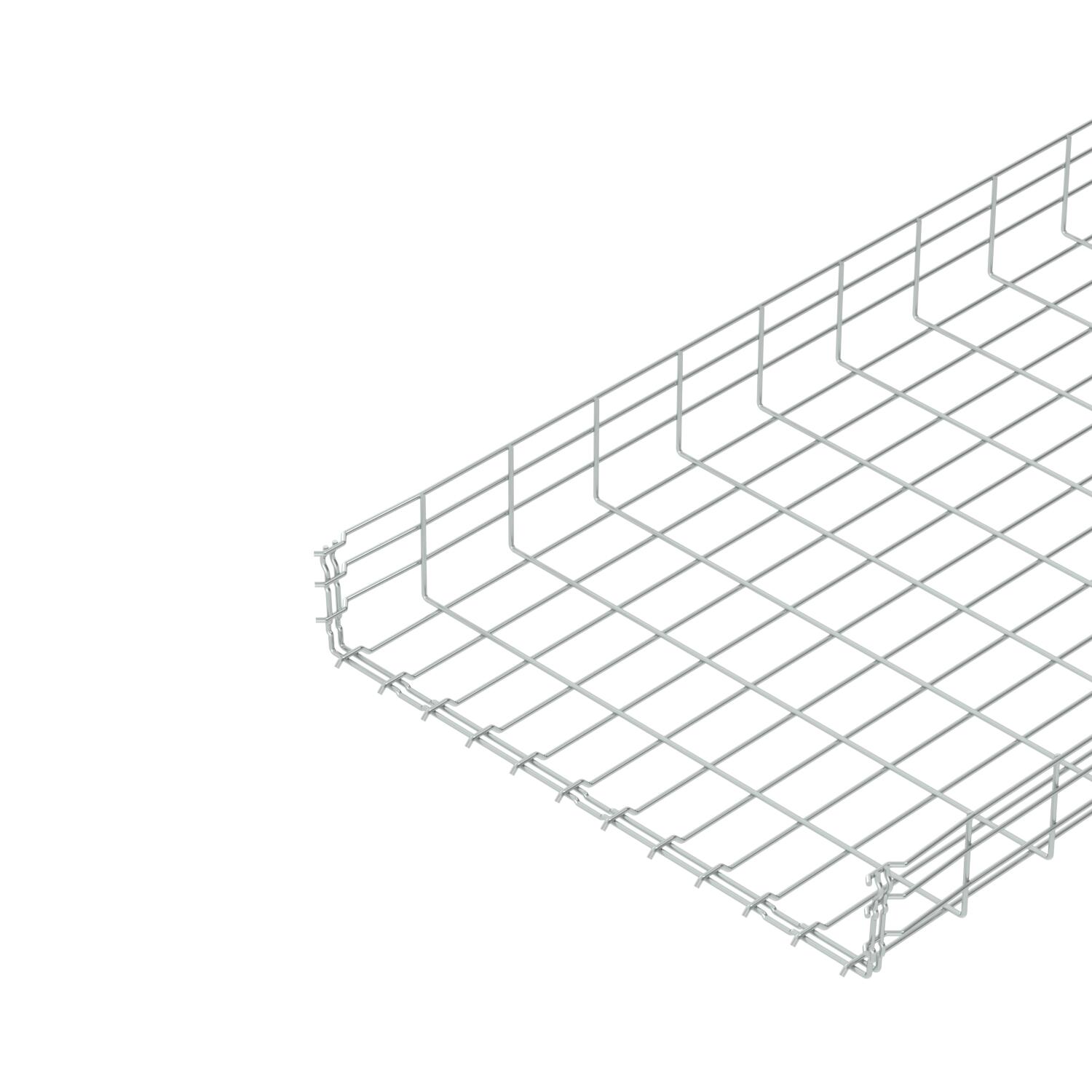

Mřížový žlab GR-Magic® 105 G

Výr. č. 6002417 | EAN 4012196021116

3000 mm
105 mm
nie
Popis produktu
Popis produktu
Mřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Klasifikace lodí, certifikace a služby
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Bezskrutková spojka áno
CO₂ stopa (GWP) od kolísky po bránu 6,6165 kg CO₂e / 1 meter
Dĺžka 3000 mm
Druh spojky káblového nosného systému Upevnenie zaklapnutím
Farba pozinkováno
Integrovaná deliaca stena bez
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Povrch galvanicky zinkované
Prevedenie spojky integrovaná spojka
Priemer drôtu 4,8 mm

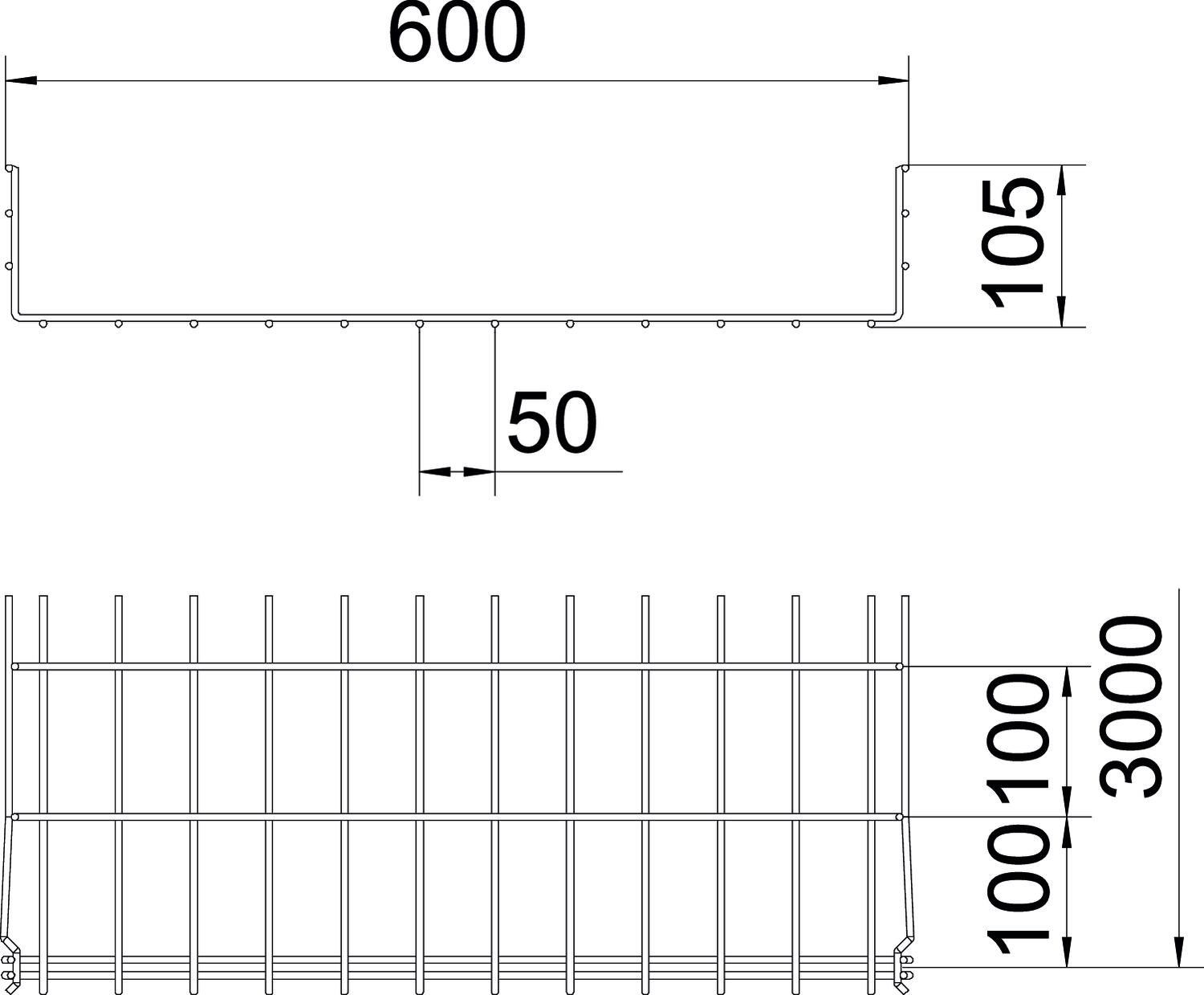

Rozmer 105x600x3000
Rozmer B 600 mm
Rozmer H 108 mm
Šírka 600 mm
Šírka 23,62 in
Tvar profilu Tvar U
Typ testu zaťaženia podľa IEC 61537 Typ II
Úžitkový prierez 55400 mm²
Úžitkový prierez 554 cm²
Vyhotovenie s veľkým rozpätím nie
Výška 105 mm
Výška 4,13 in
Vzdialenosť podpier 1,0 m 1,6 kN/m
Vzdialenosť podpier 1,5 m 0,8 kN/m
Vzdialenosť podpier 2,0 m 0,5 kN/m
Vzdialenosť podpier 2,5 m 0,33 kN/m
Vzdialenosť podpier 3,0 m 0,3 kN/m
Zachovanie funkčnosti nie
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška Priemer drôtu Úžitkový prierez Zachovanie funkčnosti Výr. č. Množstvo najm. PJ
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nie 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nie 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nie 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nie 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nie 6002410
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nie 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nie 6002417
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Víko pro mřížový žlab, naklapávací, FS Víko pro mřížový žlab, naklapávací, FS DGRR 600 FS 6001854
3 m
Rohová spojka G Rohová spojka G GEV 36 G 6016715
20 Kus

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 85 FS Deliaca stena 85 FS TSG 85 FS 6062114
3 m
Svorka pro upevnění přepážky Svorka pro upevnění přepážky KS GR A2 6062282
30 Kus
Kabelový odbočný plech FS Kabelový odbočný plech FS KAB GR FS 6220139
10 Kus
