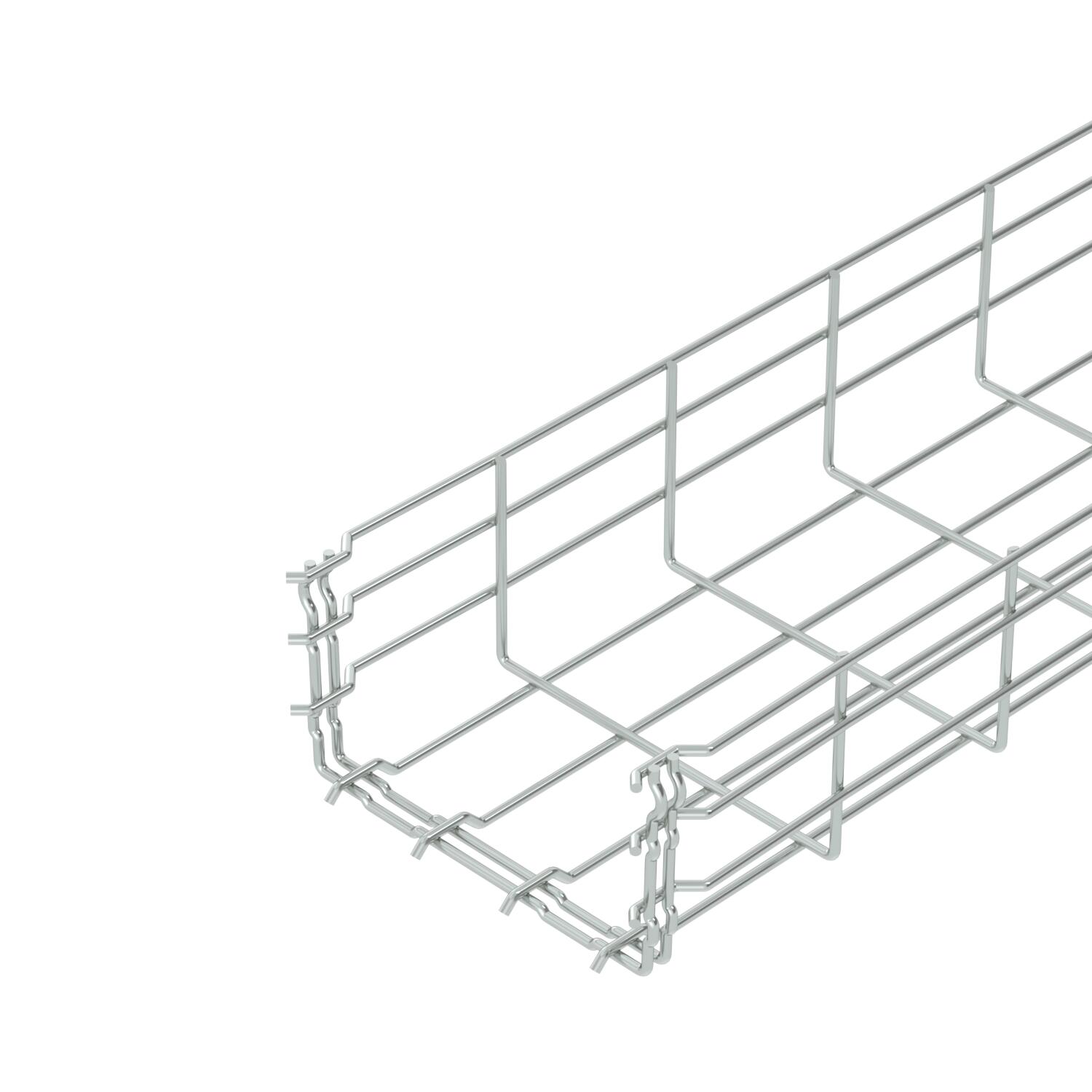

Mřížový žlab GR-Magic® 105 G
Výr. č. 6002406 | EAN 4012196020515
- Popis produktu
-
Popis produktuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

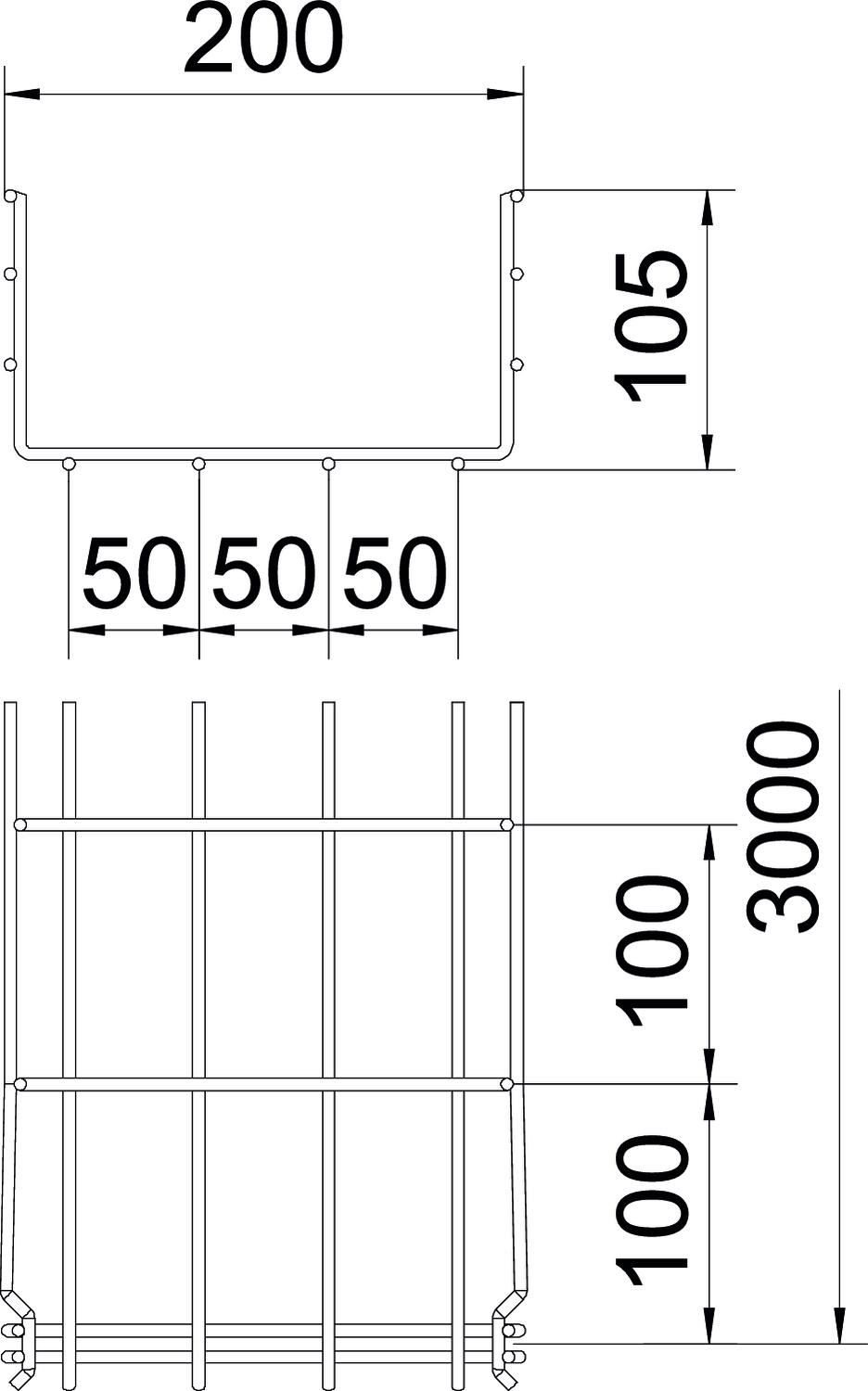

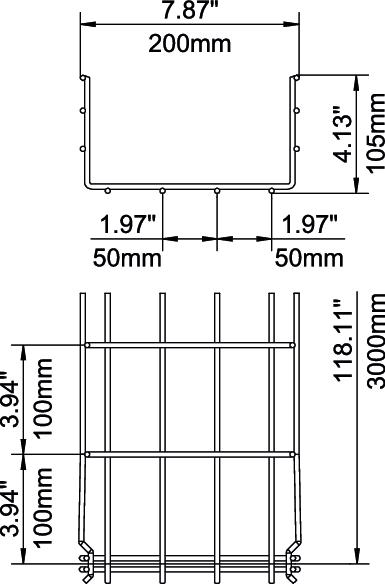

Bezskrutková spojka áno CO₂ stopa (GWP) od kolísky po bránu 3,5766 kg CO₂e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 4,8 mm Rozmer 105x200x3000 Rozmer B 200 mm Rozmer H 108 mm Šírka 200 mm Šírka 7,87 in Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 175 cm² Úžitkový prierez 17500 mm² Vyhotovenie s veľkým rozpätím nie Výška 105 mm Výška 4,13 in Vzdialenosť podpier 1,0 m 1 kN/m Vzdialenosť podpier 1,5 m 0,7 kN/m Vzdialenosť podpier 2,0 m 0,4 kN/m Vzdialenosť podpier 2,5 m 0,25 kN/m Vzdialenosť podpier 3,0 m 0,25 kN/m Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko pro mřížový žlab, naklapávací, FS
DGRR 200 FS 6001846 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Na stiahnutie
-
