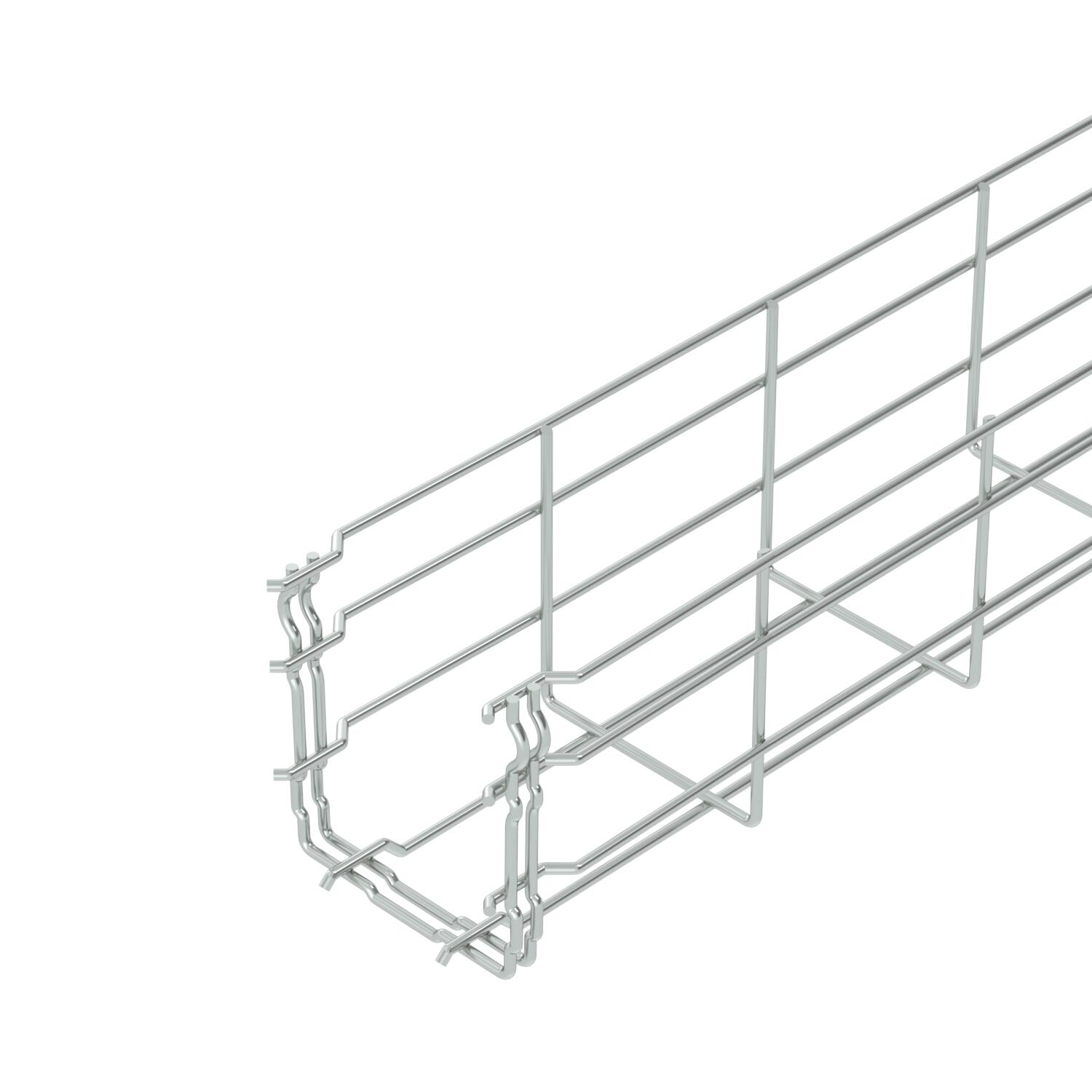

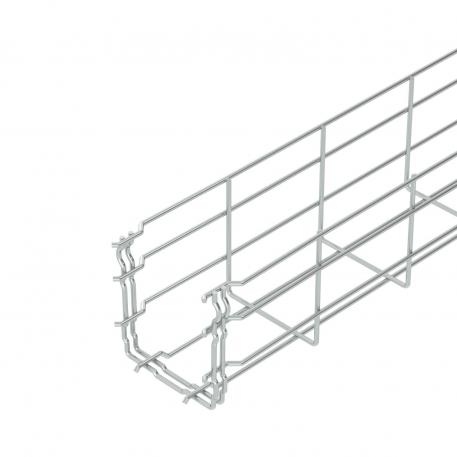

Mřížový žlab GR-Magic® 105 G
Výr. č. 6002402 | EAN 4012196020270
- Popis produktu
-
Popis produktuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

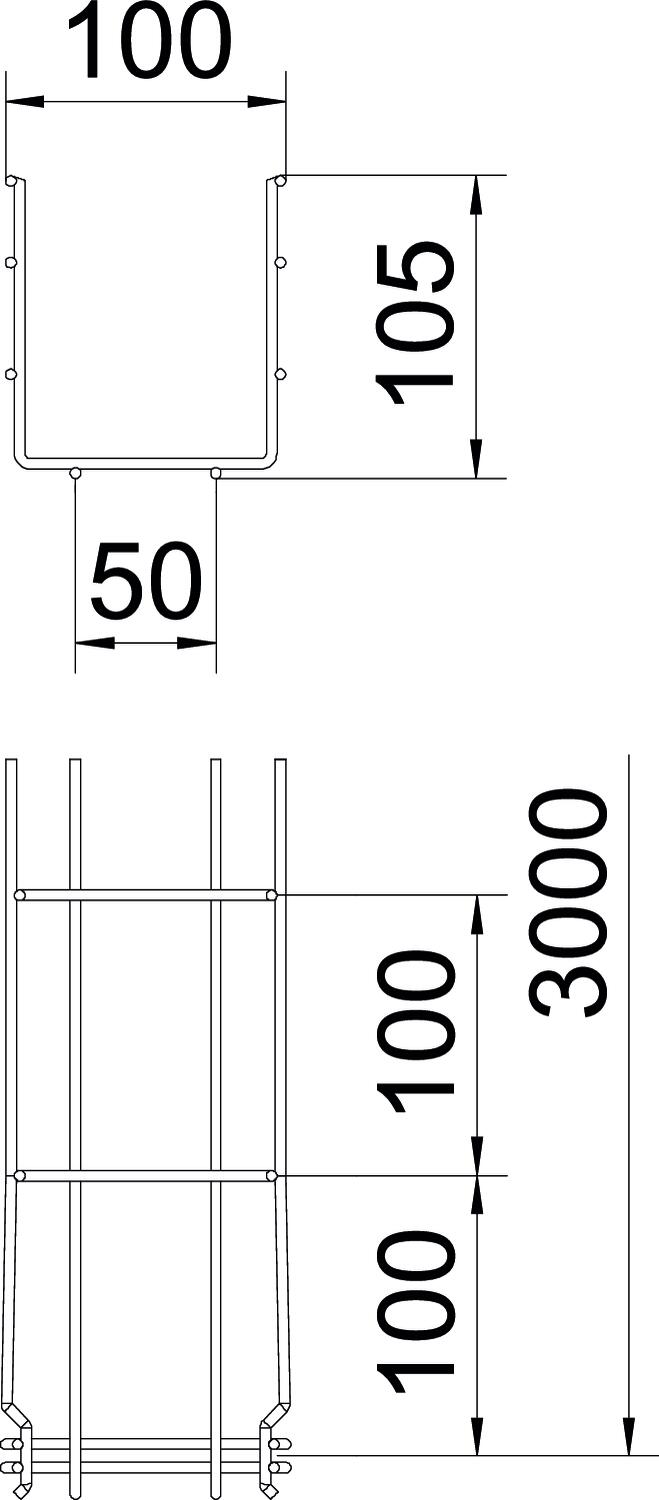

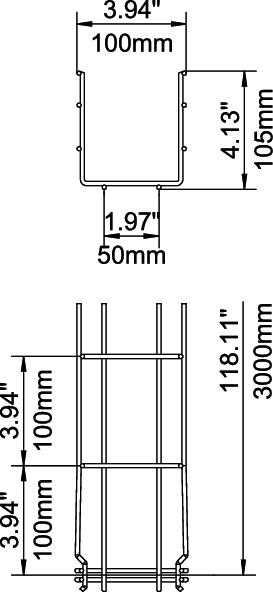

Bezskrutková spojka áno CO₂ stopa (GWP) od kolísky po bránu 1,8532 kg CO₂e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 105x100x3000 Rozmer B 100 mm Rozmer H 108 mm Šírka 100 mm Šírka 3,94 in Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 8200 mm² Úžitkový prierez 82 cm² Vyhotovenie s veľkým rozpätím nie Výška 105 mm Výška 4,13 in Vzdialenosť podpier 1,0 m 0,8 kN/m Vzdialenosť podpier 1,5 m 0,55 kN/m Vzdialenosť podpier 2,0 m 0,37 kN/m Vzdialenosť podpier 2,5 m 0,27 kN/m Vzdialenosť podpier 3,0 m 0,25 kN/m Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko pro mřížový žlab, naklapávací, FS
DGRR 100 FS 6001842 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Na stiahnutie
-
List technických údajov GRM 105 100 G / 6002402 , 0.33MB , pdfEÚ Vyhlásenie o zhode GRM 105 100 G / 6002402 , 0.15MB , pdfEnvironmentálna deklarácia produktu (EPD) GRM 105 100 G / 6002402 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva GRM 105 100 G / 6002402 , 0.14MB , pdfREACH Vyhlásenie o zhode GRM 105 100 G / 6002402 , 0.12MB , pdfRoHS Vyhlásenie o zhode GRM 105 100 G / 6002402 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE GRM , 0.50MB , pdfSchválenie symbolov Značka schválenia RINA GRM , 0.61MB , pdfSchválenie symbolov Certifikát ASTA mrežový žľab GR-Magic® , 0.37MB , pdfPomôcka pri výbere GR-Magic®. , 2.00MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
