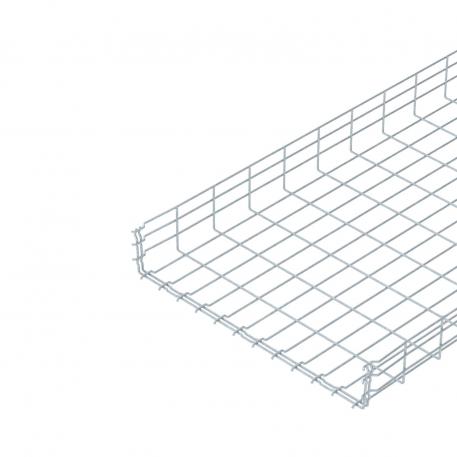

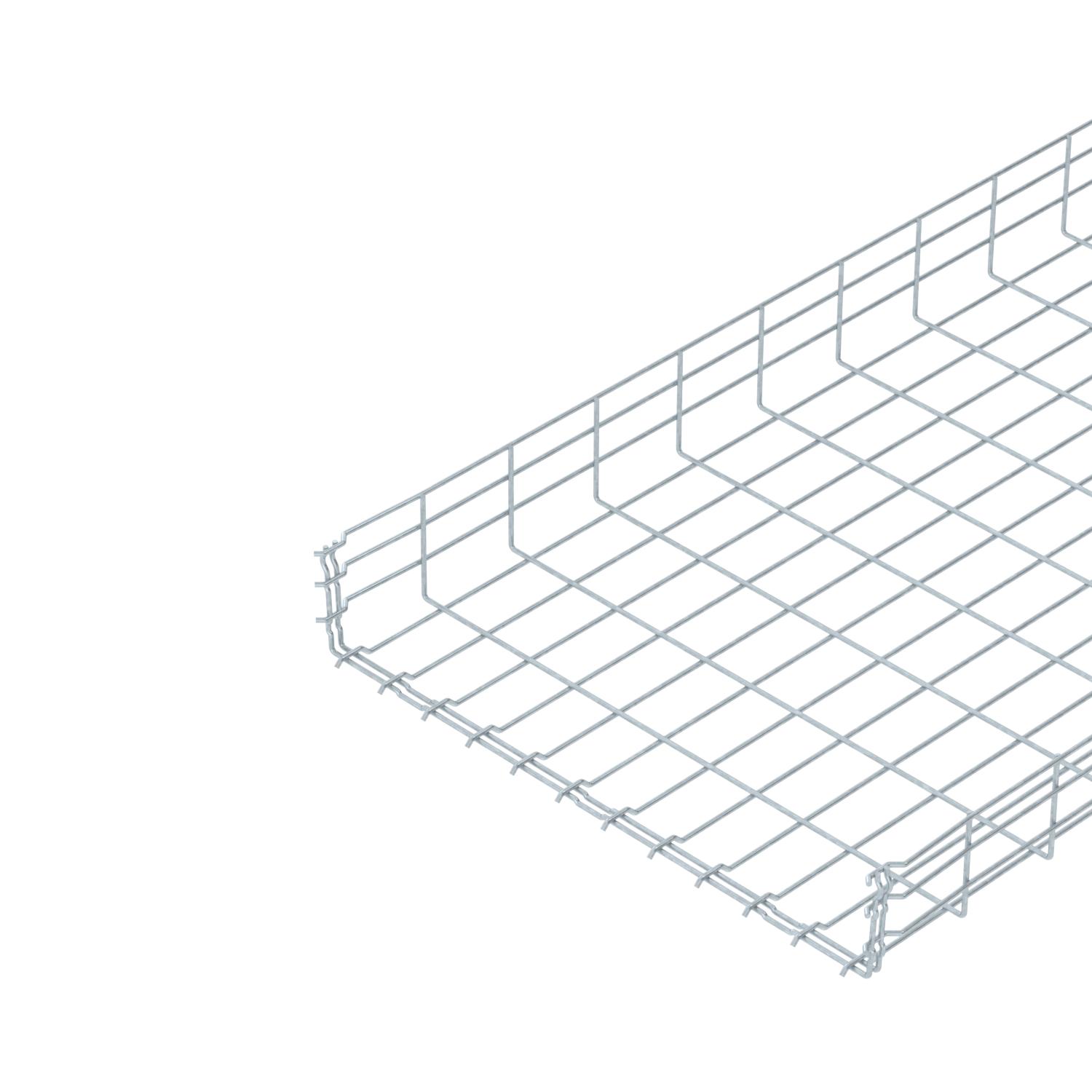

Mřížový žlab GR-Magic® 105 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	105 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Bezskrutková spojka	áno
CO₂ stopa (GWP) od kolísky po bránu	7,5378 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Priemer drôtu	4,8 mm

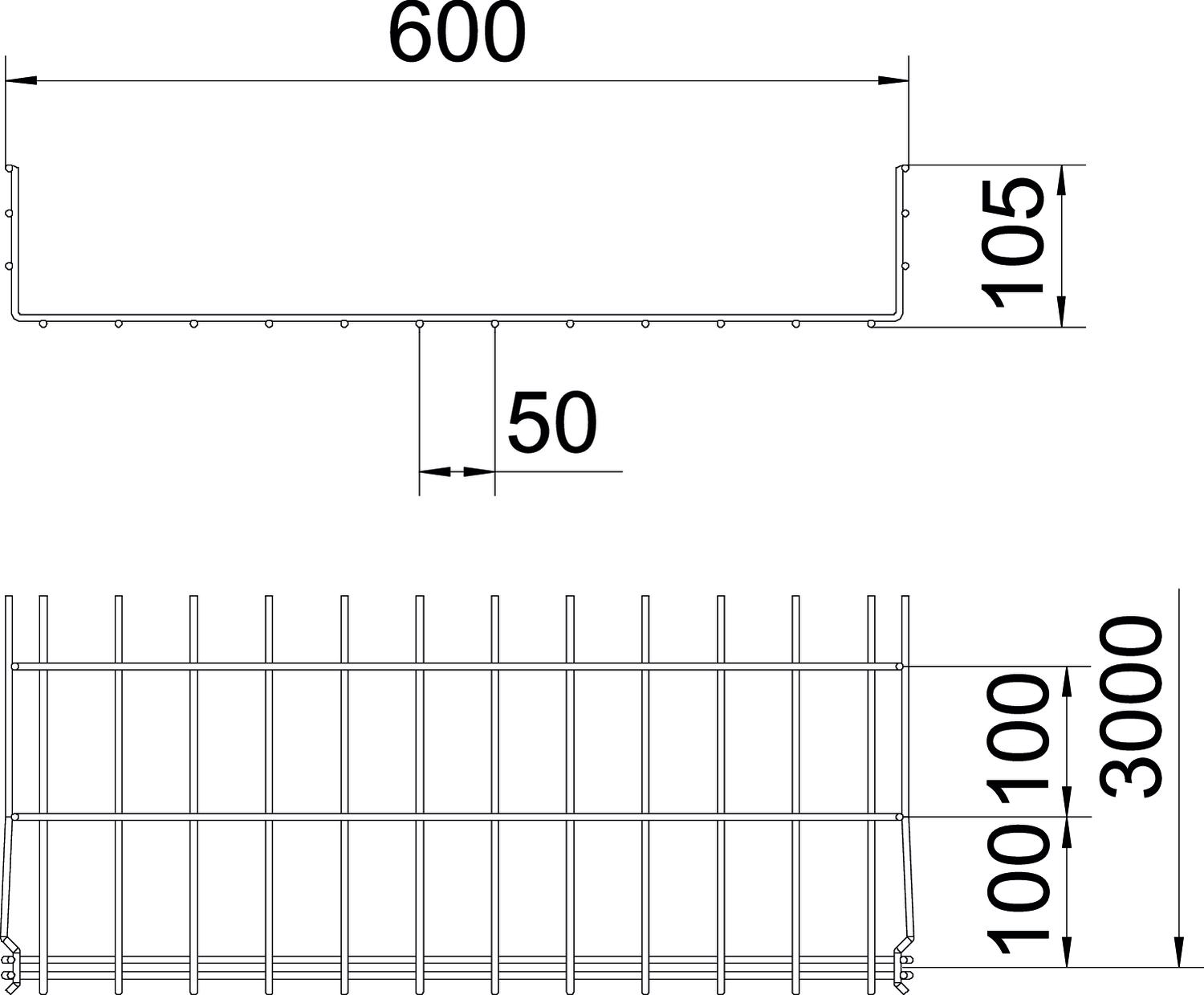

Rozmer	105x600x3000
Rozmer B	600 mm
Rozmer H	108 mm
Šírka	23,62 in

Šírka	600 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	55400 mm²
Úžitkový prierez	554 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	4,13 in
Výška	105 mm
Vzdialenosť podpier 1,0 m	1,6 kN/m
Vzdialenosť podpier 1,5 m	0,8 kN/m
Vzdialenosť podpier 2,0 m	0,5 kN/m
Vzdialenosť podpier 2,5 m	0,33 kN/m
Vzdialenosť podpier 3,0 m	0,3 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nie	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nie	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nie	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nie	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nie	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nie	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nie	6002445	m	3 m
