Mřížový žlab GR-Magic® 105 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	105 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

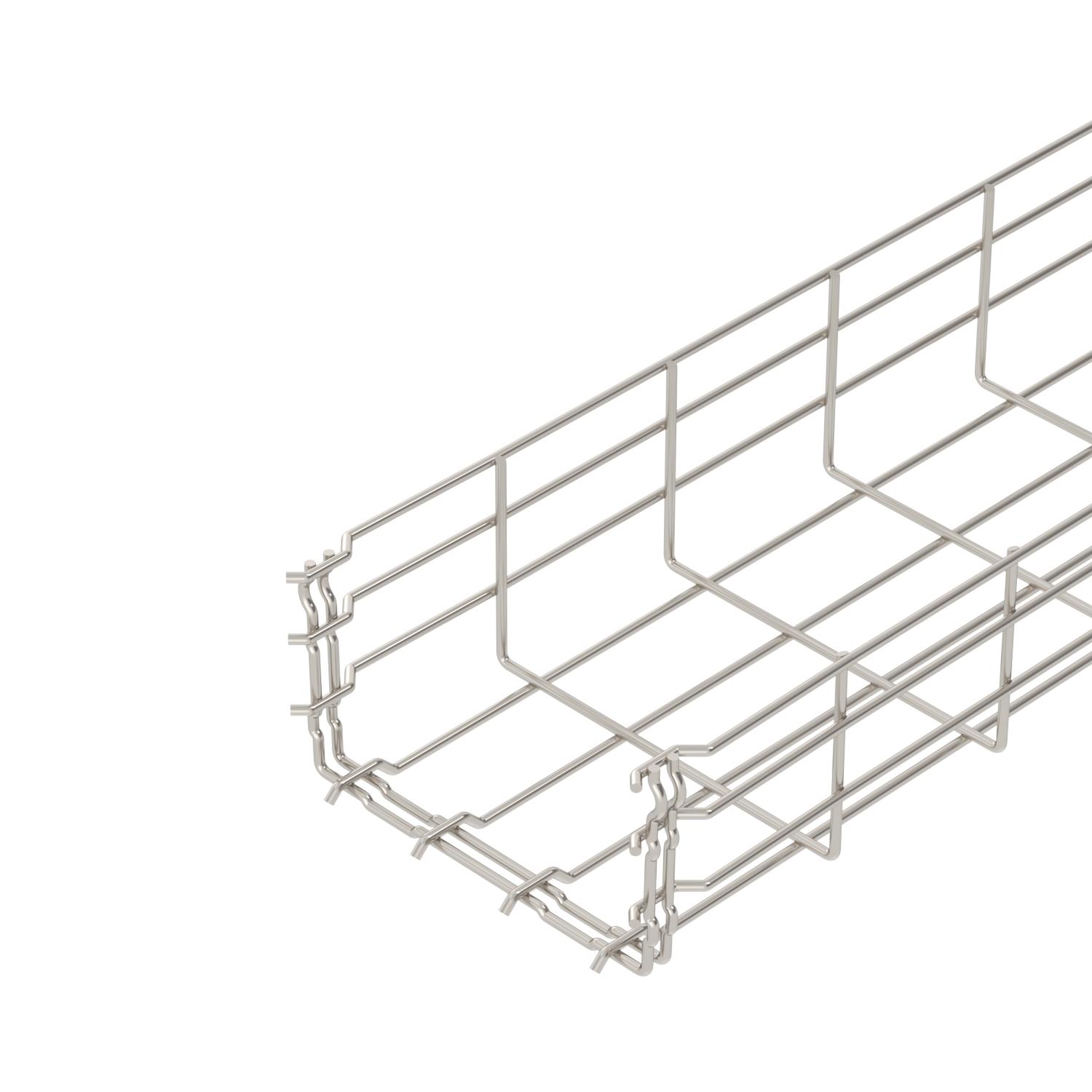

Mřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Bezskrutková spojka	áno
CO₂ stopa (GWP) od kolísky po bránu	9,68 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	áno
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Priemer drôtu	4,8 mm

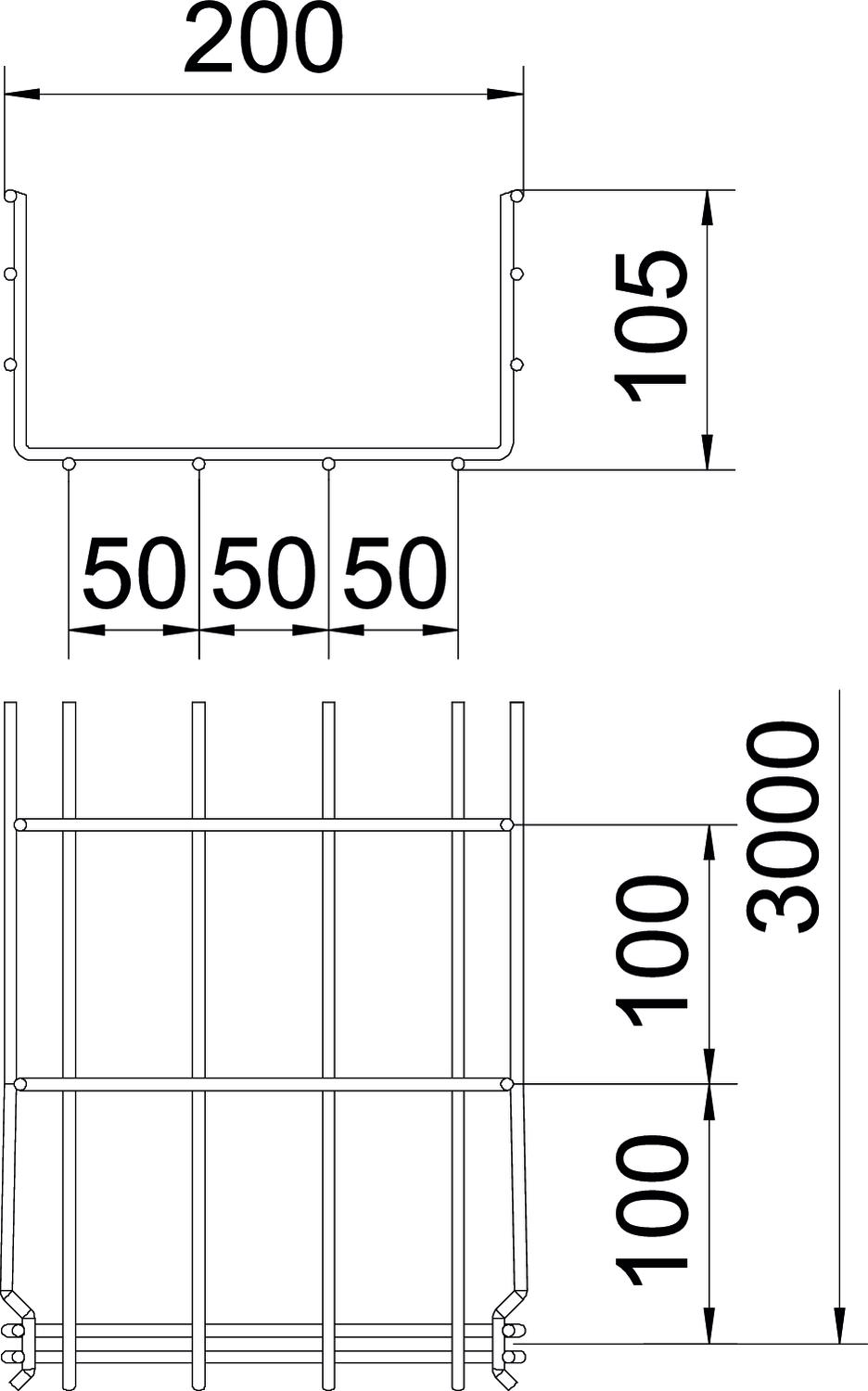

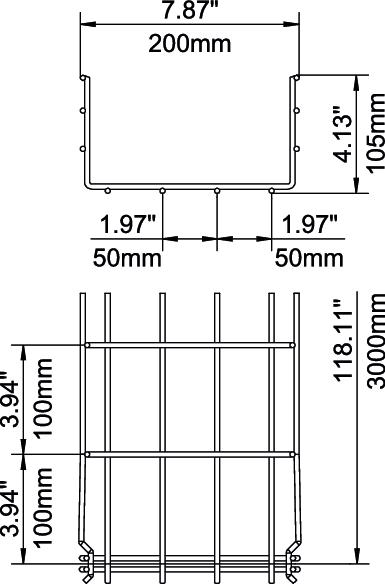

Rozmer	105x200x3000
Rozmer B	200 mm
Rozmer H	108 mm
Šírka	7,87 in

Šírka	200 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	17500 mm²
Úžitkový prierez	175 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	4,13 in
Výška	105 mm
Vzdialenosť podpier 1,0 m	0,8 kN/m
Vzdialenosť podpier 1,5 m	0,55 kN/m
Vzdialenosť podpier 2,0 m	0,37 kN/m
Vzdialenosť podpier 2,5 m	0,27 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nie	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nie	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nie	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nie	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nie	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nie	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nie	6002469	m	3 m
