Mřížový žlab G Magic® 75 G
Výr. č. 6005538 | EAN 4012195686446
- Popis produktu
-
Popis produktuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

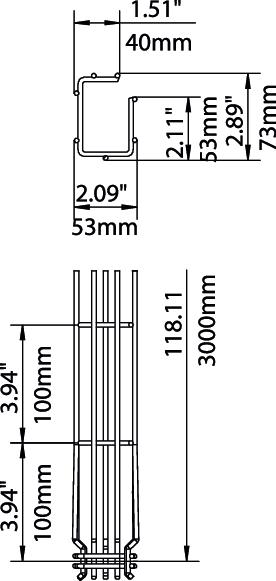

Bezskrutková spojka áno CO₂ stopa (GWP) od kolísky po bránu 1,5059 kg CO₂e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 75x50x3000 Rozmer A 53 mm Rozmer B 53 mm Rozmer C 38 mm Rozmer H 73 mm Šírka 1,97 in Šírka 50 mm Tvar profilu Tvar G Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 2200 mm² Úžitkový prierez 22 cm² Vyhotovenie s veľkým rozpätím nie Výška 75 mm Výška 2,95 in Zachovanie funkčnosti áno - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka FT
GSV 34 FT 6016634 20 Kus
Nástěnný a podlahový upevňovací prvek FT
WB GR FT 6017160 20 Kus - Na stiahnutie
-
List technických údajov G-GRM 75 50 G / 6005538 , 0.23MB , pdfEÚ Vyhlásenie o zhode G-GRM 75 50 G / 6005538 , 0.16MB , pdfEnvironmentálna deklarácia produktu (EPD) G-GRM 75 50 G / 6005538 , 1.48MB , pdfREACH Vyhlásenie o zhode G-GRM 75 50 G / 6005538 , 0.12MB , pdfRoHS Vyhlásenie o zhode G-GRM 75 50 G / 6005538 , 0.13MB , pdfPomôcka pri výbere GR-Magic®. , 2.00MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
