Mřížový žlab C CGR 50 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	50 mm

Priemer drôtu	4,5 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

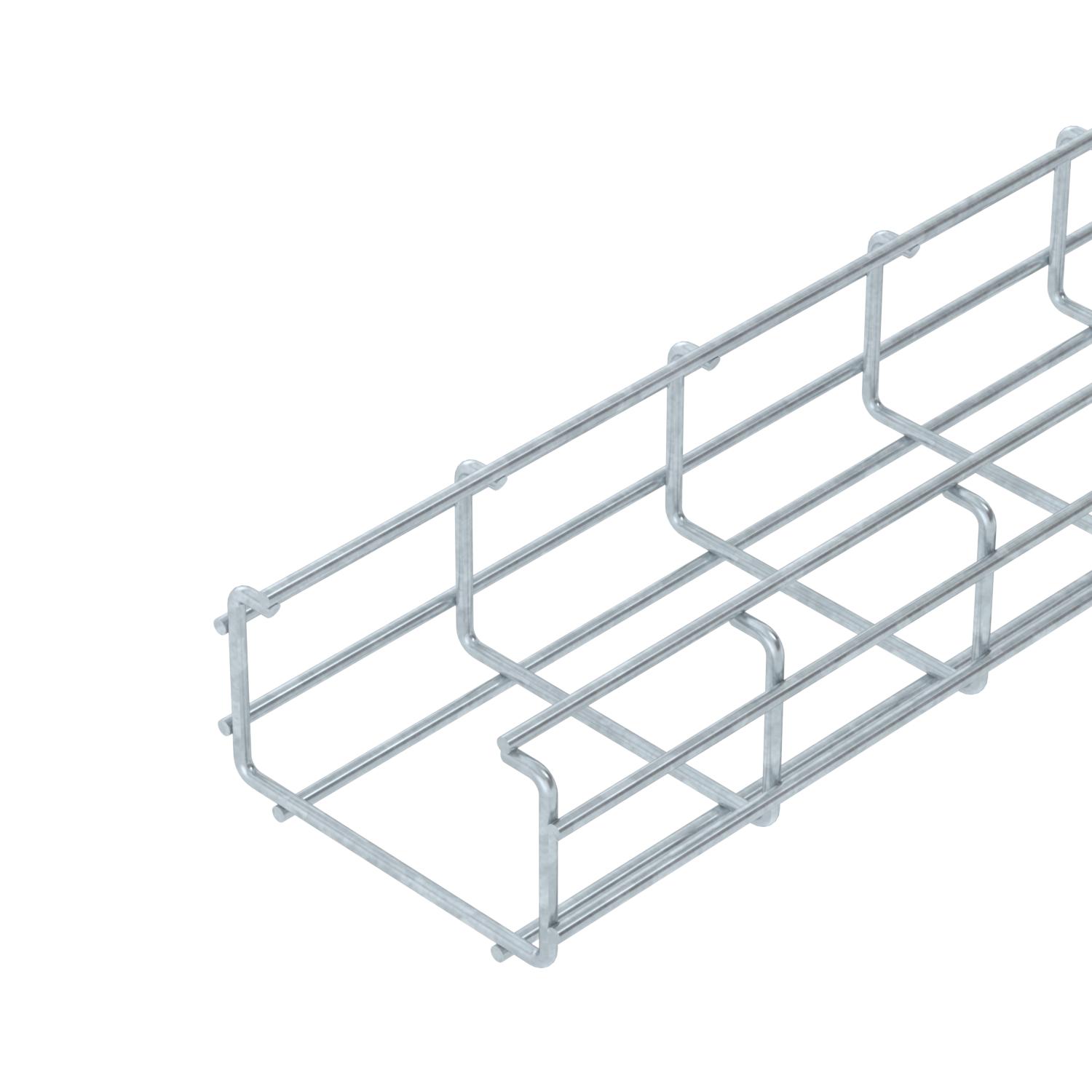

Mřížový žlab tvaru C z bodově svařených ocelových drátů s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	2,9651 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Priemer drôtu	4,5 mm

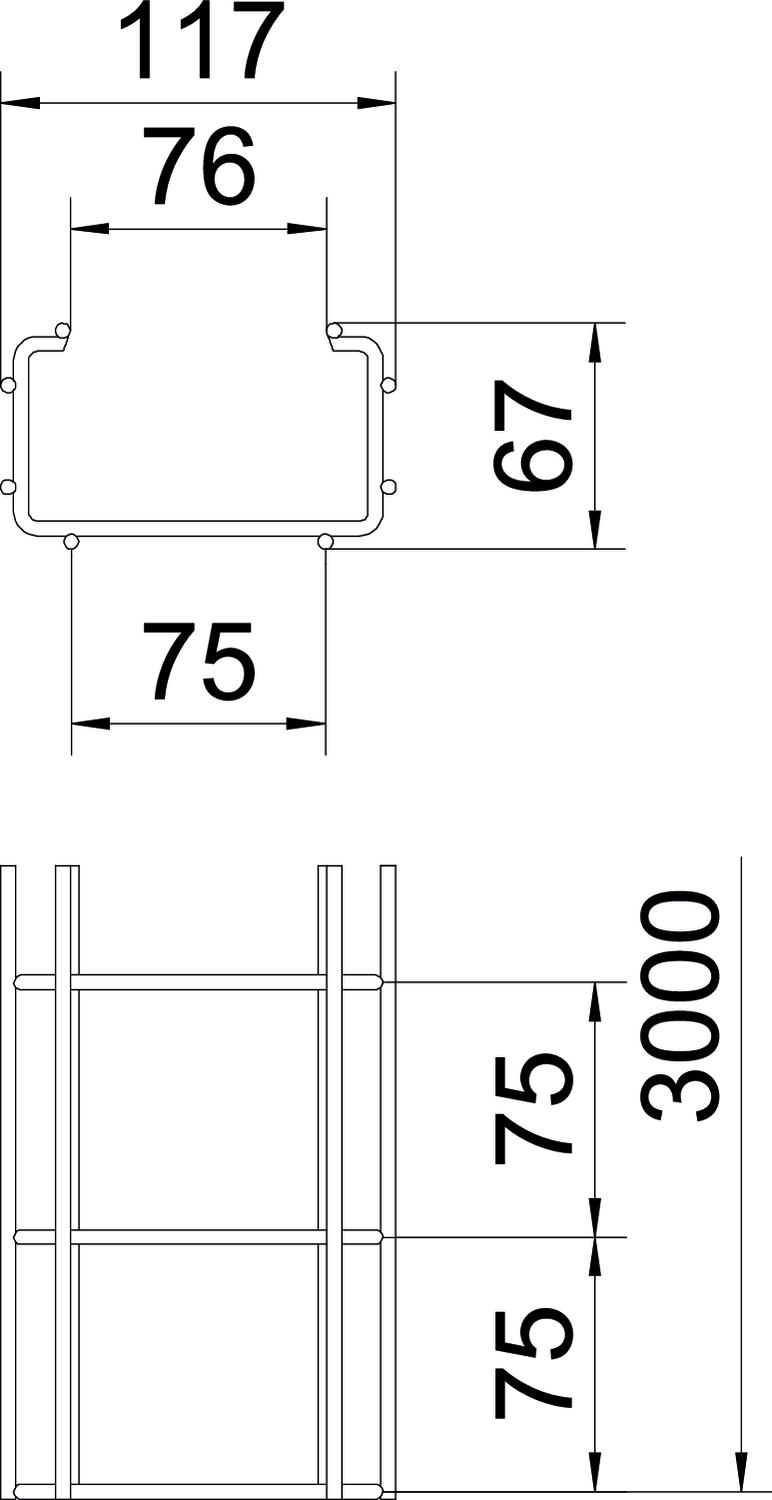

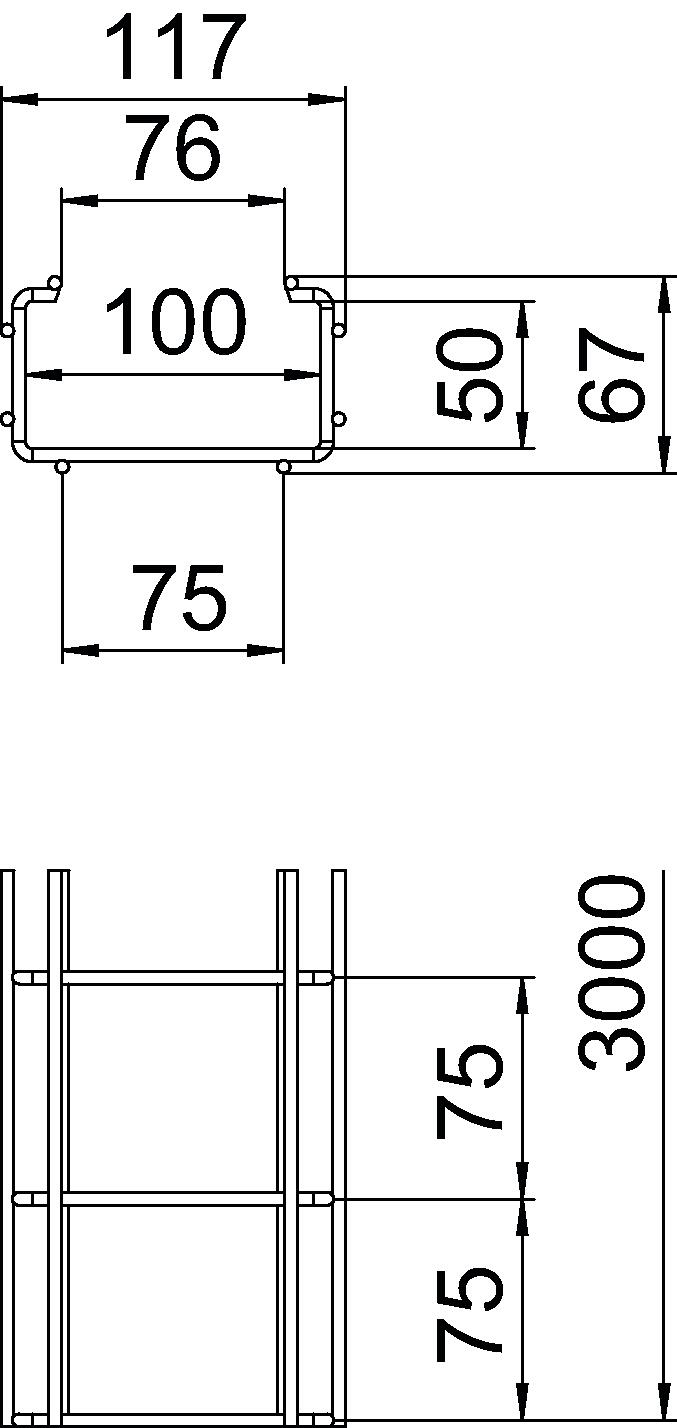

Rozmer	50x100x3000
Rozmer A	76 mm
Rozmer B	117 mm
Rozmer H	67 mm

Rozmer l1	75 mm
Šírka	100 mm
Šírka	3,94 in
Tvar profilu	Tvar C
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	34 cm²
Úžitkový prierez	3400 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	1,97 in
Výška	50 mm
Vzdialenosť podpier 1,0 m	0,95 kN/m
Vzdialenosť podpier 1,5 m	0,6 kN/m
Vzdialenosť podpier 2,0 m	0,35 kN/m
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nie	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	nie	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	nie	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nie	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nie	6017460	m	3 m
