LightningController – MCF50-NAR-TT 3+N/PE | 12,5 | nie | 255 | IP20

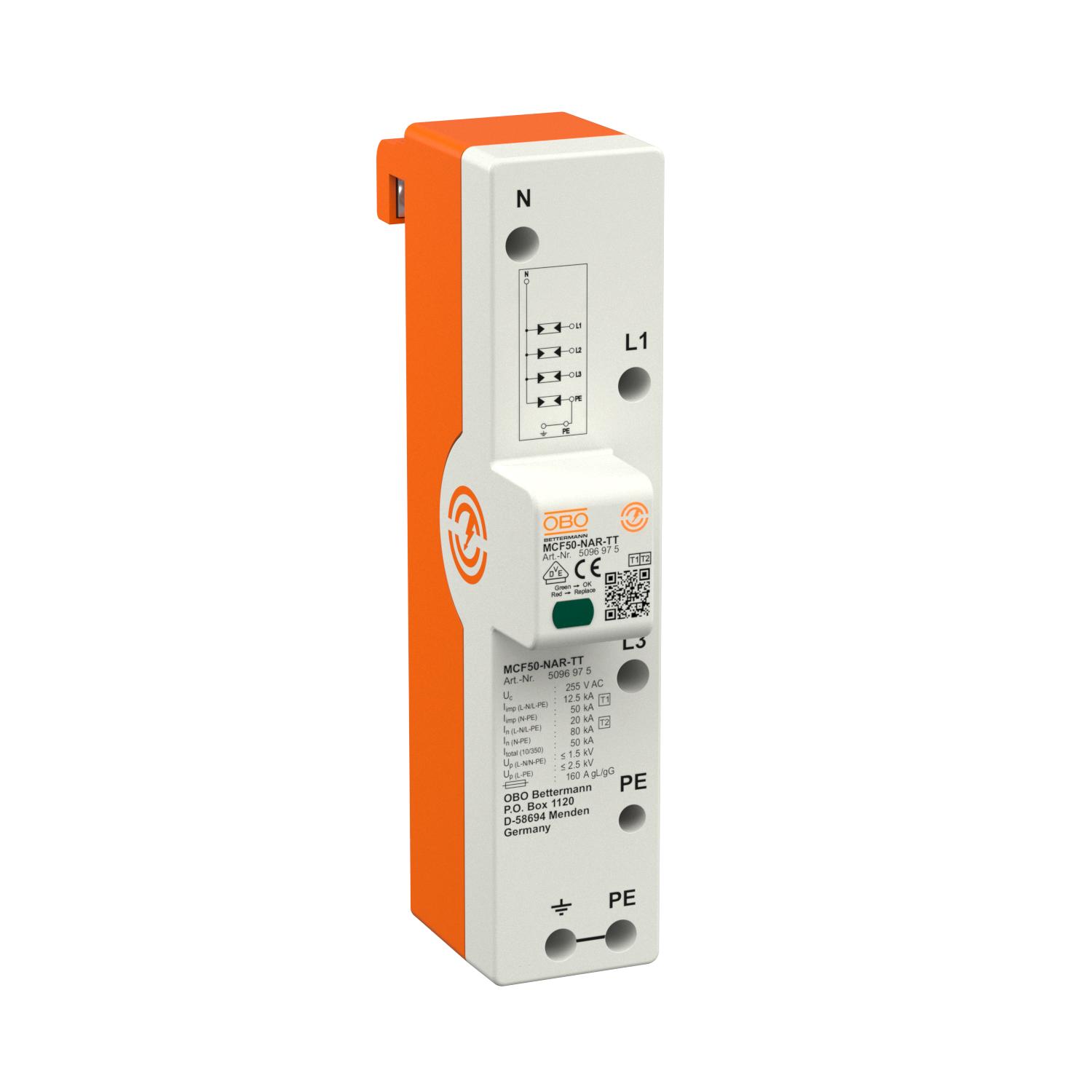

LightningController – MCF50-NAR-TT

Výr. č. 5096975 | EAN 4012196608782

Výr. č. / Typ

Provedení pólů	3+N/PE

Bleskový prúd (10/350 μs)	12,5 kA

Diaľková signalizácia

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič typu 1 + 2 k montáži na 40mm sběrné lišty, pro systémy TN-S a TT

• Ochranná úroveň ≤ 1,5 kV na ochranu koncových zařízení
• Pro vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů až 50 kA (10/350) 3+NPE
• Splňuje požadavky ČSN 33 2000-5-534 (IEC 60364-5-53)
• Zhášení následných proudů do 50 kA, max. předjištění do 160 A gL/gG
• Jiskřiště pro použití i v neměřené části rozvodů

Použití: Budovy s ochranou před bleskem nebo napájené venkovním vedením.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<100 ns
Certifikáty	VDE
Diaľková signalizácia	nie
Dĺžka	226 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	TN-S, TT
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	160 A
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	100 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	20 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	80 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V
Napätie TOV [L-N] - fail safe mode - 120 min	442 V
Napätie TOV [L-N] - withstand mode - 5 s	440 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V

Ochranná úroveň [L-N]	≤1,5
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	7 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	10 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	7 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	50 kA
Rázový zvodový prúd (8/20) [celkový]	80 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	optická
Šírka	50 mm
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spoločná ochranná úroveň [L-PE]	2,5 kV
Spôsob montáže	Zbernica 40 mm
Stupeň krytia	IP20
Uťahovací moment	3,5 Nm
Vyhotovenie	3+NPE
Výška	109 mm
