LightningController – MCF38-NAR-TNC 3 | 12,5 | nie | 255 | IP20

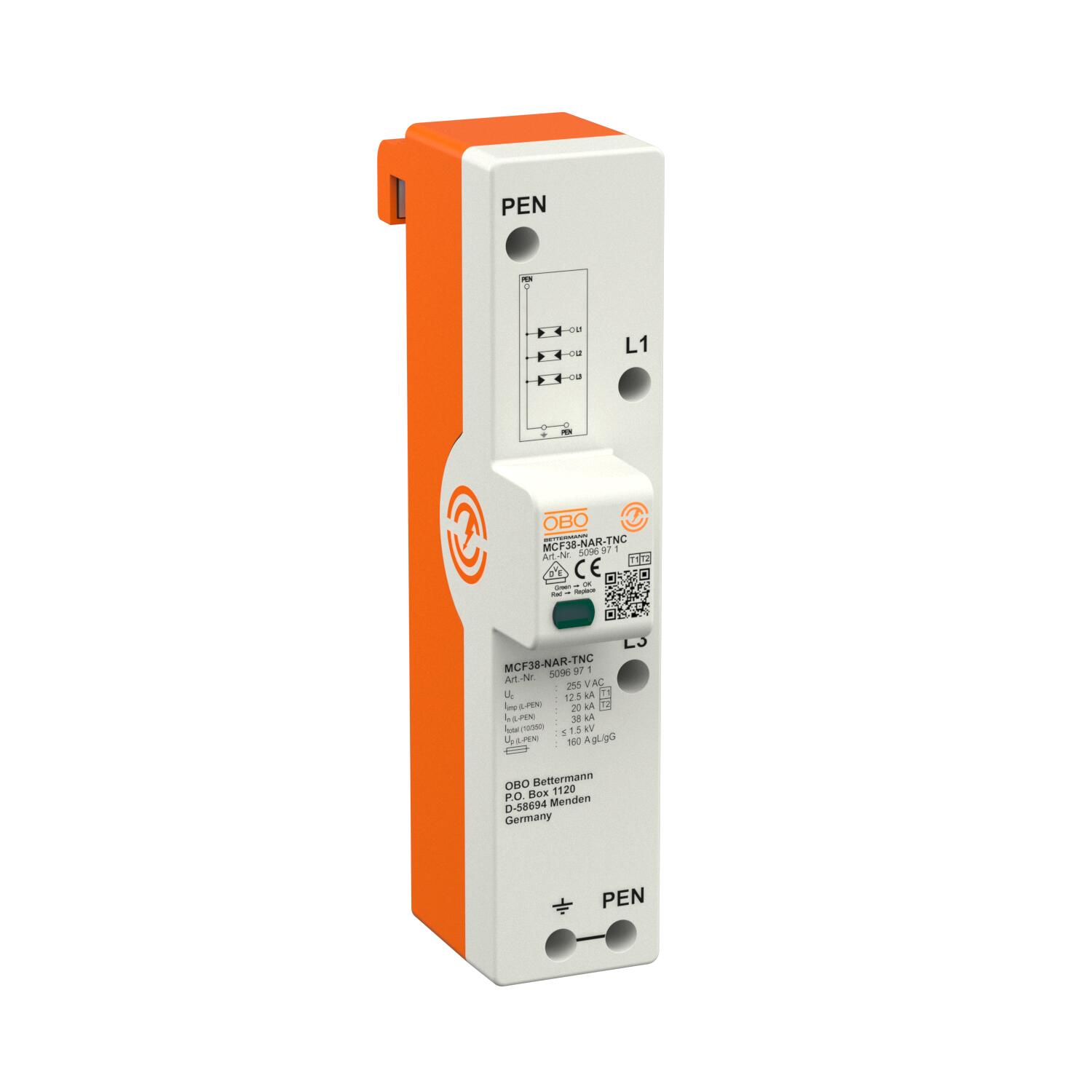

LightningController – MCF38-NAR-TNC

Výr. č. 5096971 | EAN 4012196608805

Výr. č. / Typ

Provedení pólů	3

Bleskový prúd (10/350 μs)	12,5 kA

Diaľková signalizácia

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič typu 1 + 2 k montáži na 40mm sběrné lišty, pro systémy TN-C

• Ochranná úroveň ≤ 1,5 kV na ochranu koncových zařízení
• Pro vyrovnání potenciálů v ochraně před bleskem podle VDE 0185-305 (IEC 62305)
• Schopnost svodu bleskových proudů až 38 kA (10/350) 3 pólově.
• Splňuje požadavky ČSN 33 2000-5-534 (IEC 60364-5-53)
• Zhášení následných proudů sítě do 50 kA a max. předjištění do 160 A gL / gG
• Jiskřiště pro použití i v oblasti před elektroměrem

Použití: Budovy s ochranou proti blesku nebo nadzemním vedením.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<100 ns
Certifikáty	VDE
Diaľková signalizácia	nie
Dĺžka	226 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	TN-C
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	160 A
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	20 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie AC	255 V
Napätie TOV [L-N] - fail safe mode - 120 min	442 V
Napätie TOV [L-N] - withstand mode - 5 s	440 V
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Prevádzková teplota max.	80 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	10 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	7 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	7 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	38 kA
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	255V
Signalizácie na prístroji	optická
Šírka	50 mm
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Zbernica 40 mm
Stupeň krytia	IP20
Uťahovací moment	3,5 Nm
Vyhotovenie	3+NPE
Výška	109 mm
