LightningController Compact – MCF100 3+N/PE | 25 | áno | 255 | IP20

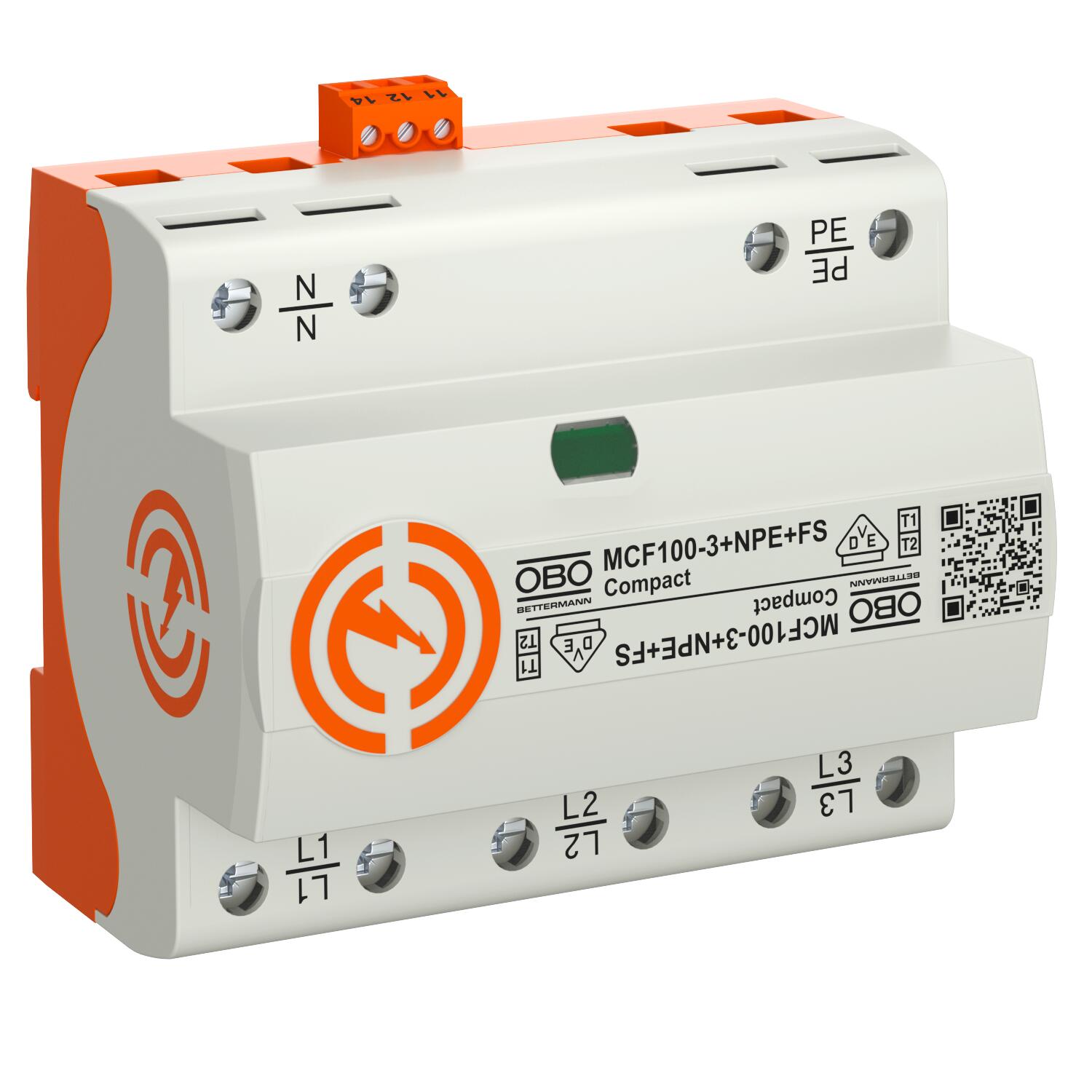

LightningController Compact – MCF100

Výr. č. 5096987 | EAN 4012196487332

Výr. č. / Typ	5096987 / MCF100-3+NPE+FS

Provedení pólů	3+N/PE

Bleskový prúd (10/350 μs)	25 kA

Diaľková signalizácia	áno

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

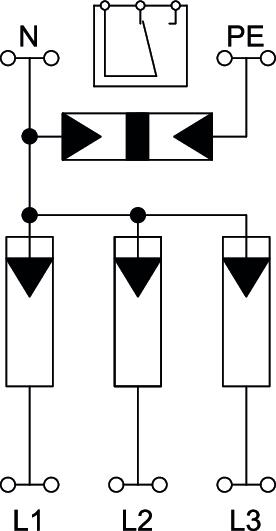

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2

• Ochranná úroveň ≤ 1,5 kV
• Pro vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů až 100 kA (10/350) 3+NPE
• Schopnost zhášení následných proudů 50 kA Ipeak, vstupní ochrana svodiče do 315 A gL/gG
• Splňuje požadavky pro použití v neměřené části rozvodů
• Zapouzdřené nevyfukující svodiče jiskřiště pro použití v rozvaděčových skříních

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
Ochranný přístroj Compact

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	25 kA
Čas odozvy	<100 ns
Certifikáty	VDE
CO₂ stopa (GWP) od kolísky po bránu	2,5954 kg CO₂e / 1 Kus
Diaľková signalizácia	áno

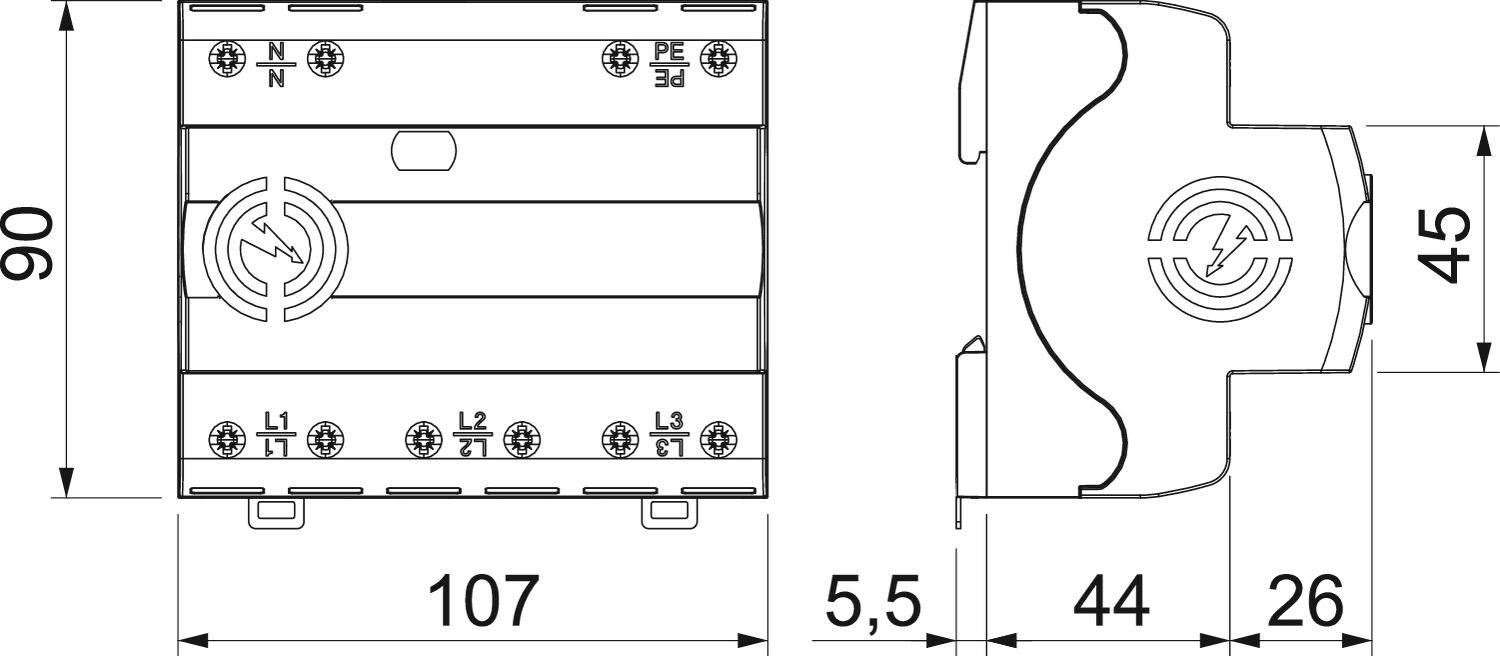

Dĺžka	90 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	TT
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
Kontakty diaľkovej signalizácie	Prepínací kontakt
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	315 A
Maximálne predistenie	315 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	100 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	35 kA
Menovitý nárazový prúd zvodu (8/20 µs)	35 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	100 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V
Napätie TOV [L-N] - fail safe mode - 120 min	442 V
Napätie TOV [L-N] - withstand mode - 5 s	440 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Ochranná úroveň [L-N]	≤1,5
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Počet pólov	4

Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	3 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	25 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM min.	28 AWG
Pripájací prierez svoriek FM min.	0,5 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	100 kA
Rázový zvodový prúd (8/20) [celkový]	100 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	50 kA
Signalizácie na prístroji	optická
Šírka	107 mm
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
SPD podľa UL 1449	Type 4
Spínací výkon AC	250V/ 1,5A
Spínací výkon DC	250V/ 0,1A
Spoločná ochranná úroveň [L-PE]	2,5 kV
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Uťahovací moment	5 Nm
Výška	70 mm
