Lano měděné 10,5 | 30 | 70 |

morepic-1

morepic-2

Lano měděné

Výr. č. 5021654 | EAN 4012195836209

Výr. č. / Typ

Rozmer D

Normálny krúžok (cca kg)

Prierez

Povrch

Popis produktu

Popis produktu

• Lze použít jako uzemňovací vedení podle EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům podle normy IEC 62305 (VDE 0185-305)
• Vhodný k uzemnění silnoproudých zařízení > 1 kV podle DIN VDE 0101-2
• Typ S 11-CU Sn: pocínované provedení

Technické údaje

Rozmery

Dĺžka	50000 mm
Materiál	Meď
Materiál plášťa	bez
Normálny krúžok (cca kg)	30
Normálny krúžok (cca m)	50
Počet jednotlivých drôtov	19

Použitie ochrany pred bleskom	nie
Priemer	10,5 mm
Priemer jednotlivých drôtov	2,1 mm
Prierez	70 mm²
Rozmer	19x2,1mm
Rozmer D	10,5 mm

Všetky typy

Všetky typy

Typ	Rozmer D	Normálny krúžok (cca kg)	Prierez	Povrch	Výr. č.	Množstvo	najm. PJ
S 9-CU	9 mm	45	50 mm²	-	5021652	m	100 m
S 11-CU	10,5 mm	30	70 mm²	-	5021654	m	50 m
S-11-CU SN	10,5 mm	30	70 mm²	pocínované	5021656	m	50 m

Na stiahnutie

List technických údajov S 11-CU / 5021654 , 0.20MB , pdf

Príručka Príručka o ochrane pred bleskami , 2.10MB , pdf

Príručka Príručka Uzemňovacie systémy , 2.10MB , pdf

Katalóg Uzemnenie a vyrovnávanie potenciálov , 16.24MB , pdf

Pomôcka pri výbere Pomoć za izbor uzemljivača temelja i prstenastih uzemljivača prema DIN 18014 , 0.19MB , pdf

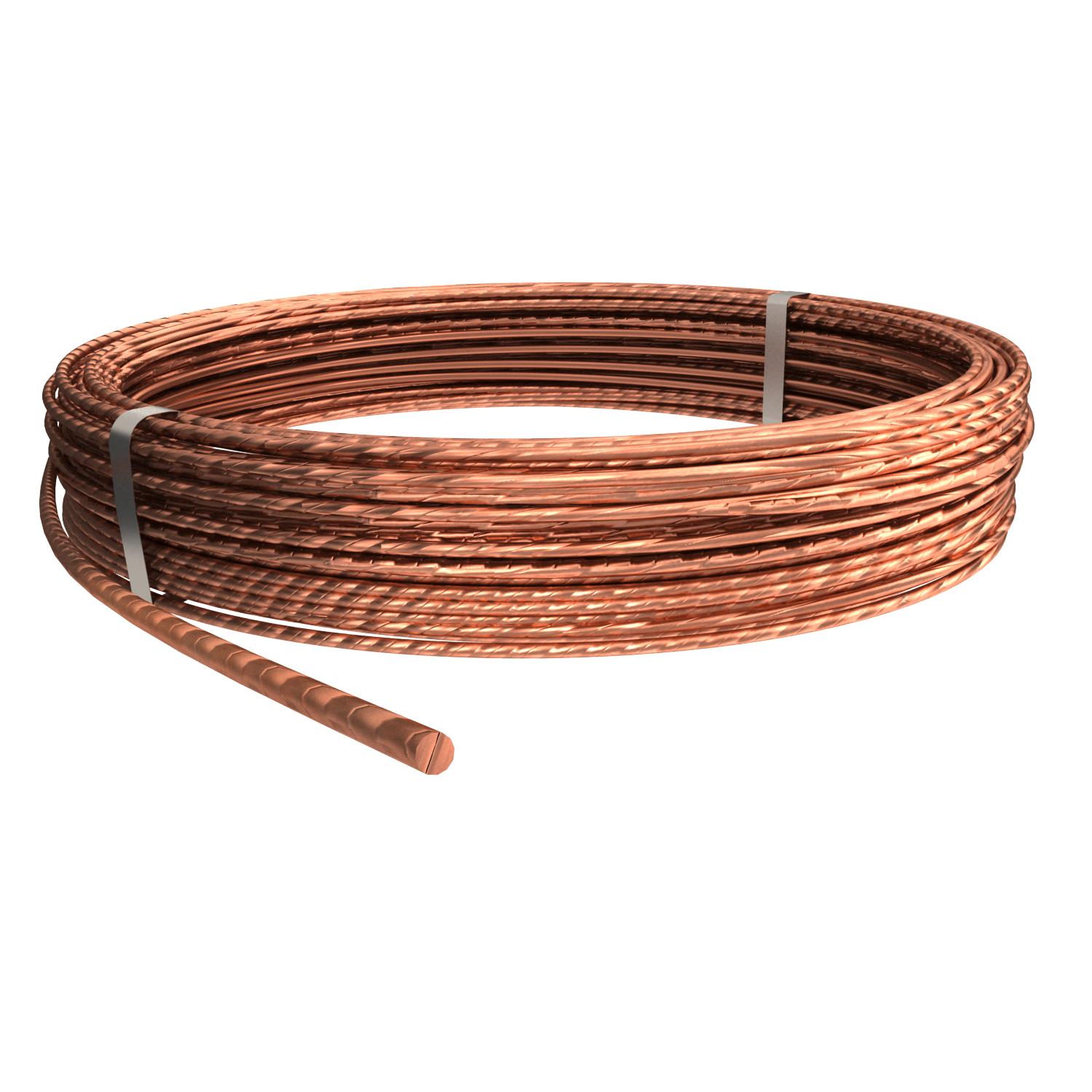

Grafika produktu S 11-CU / 5021654, 159.43 kB, jpg

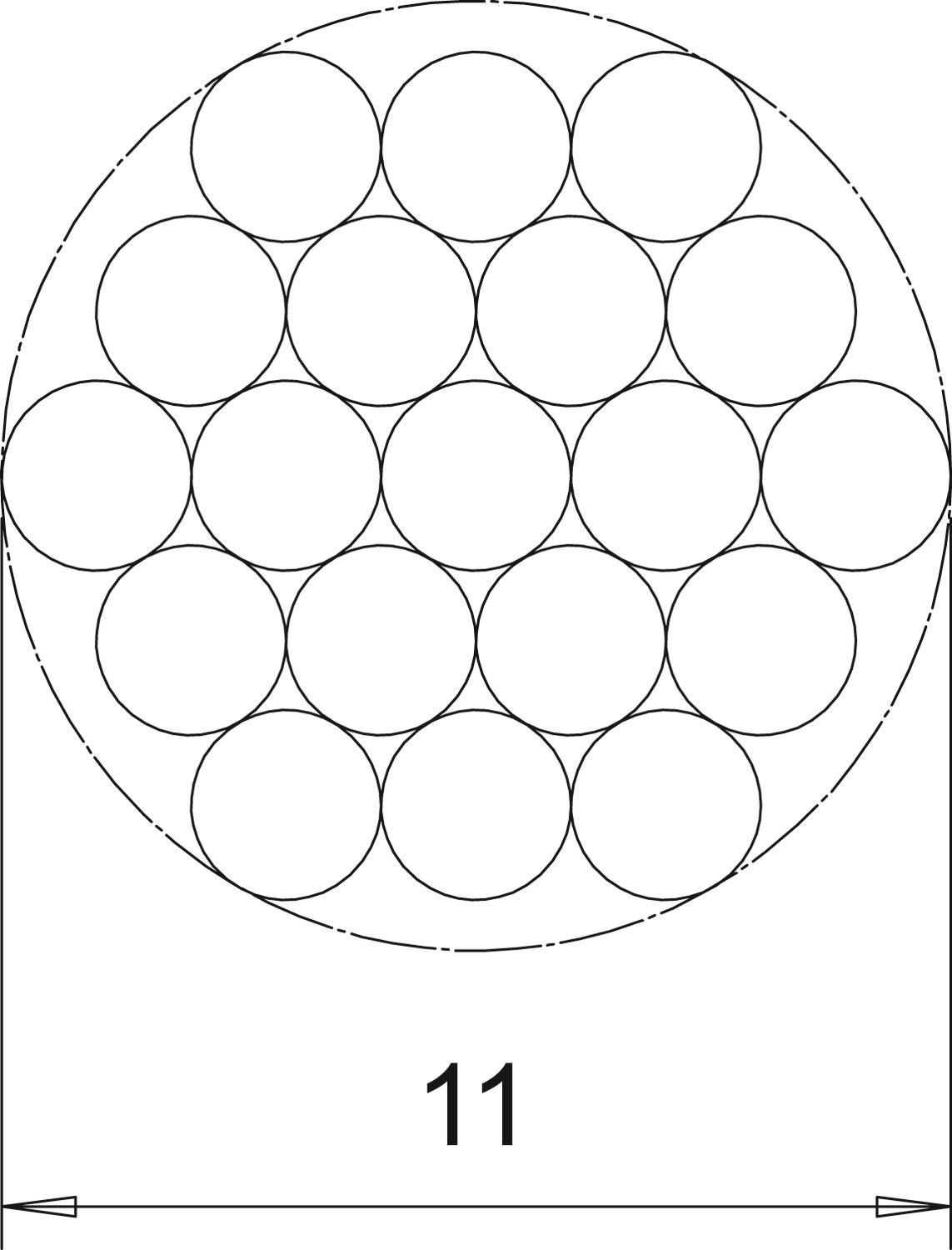

Dimenzovaný výkres S 11-CU / 5021654, 92.61 kB, jpg
