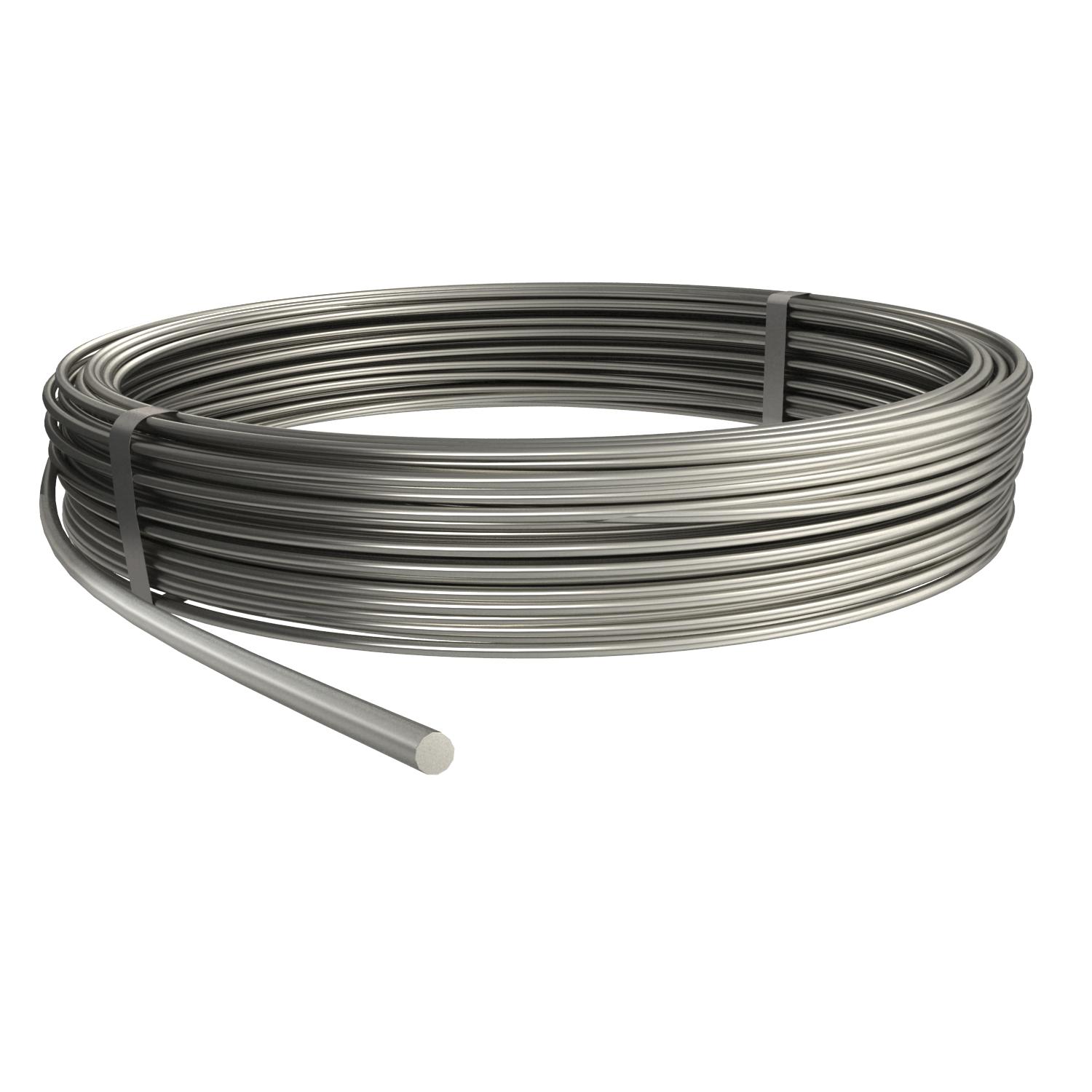

Kruhové vodiče z nerezové oceli A4

Výr. č. 5021642 | EAN 4012195902058

Popis produktu
Popis produktu
• Lze použít jako uzemňovací vedení podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 10-V4A použitelné v zemi
• Norma o základových zemničích DIN 18014 požaduje v zemi materiál V4A
  • Bleskový proud zkoušen
Technické údaje

Technické údaje

Izolované vyhotovenie odolné voči vysokým napätiam nie
Length tolerance ± 5 %
Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404
Materiál plášťa bez
Normálny krúžok (cca kg) 32
Normálny krúžok (cca m) 50
Počet jednotlivých drôtov 1

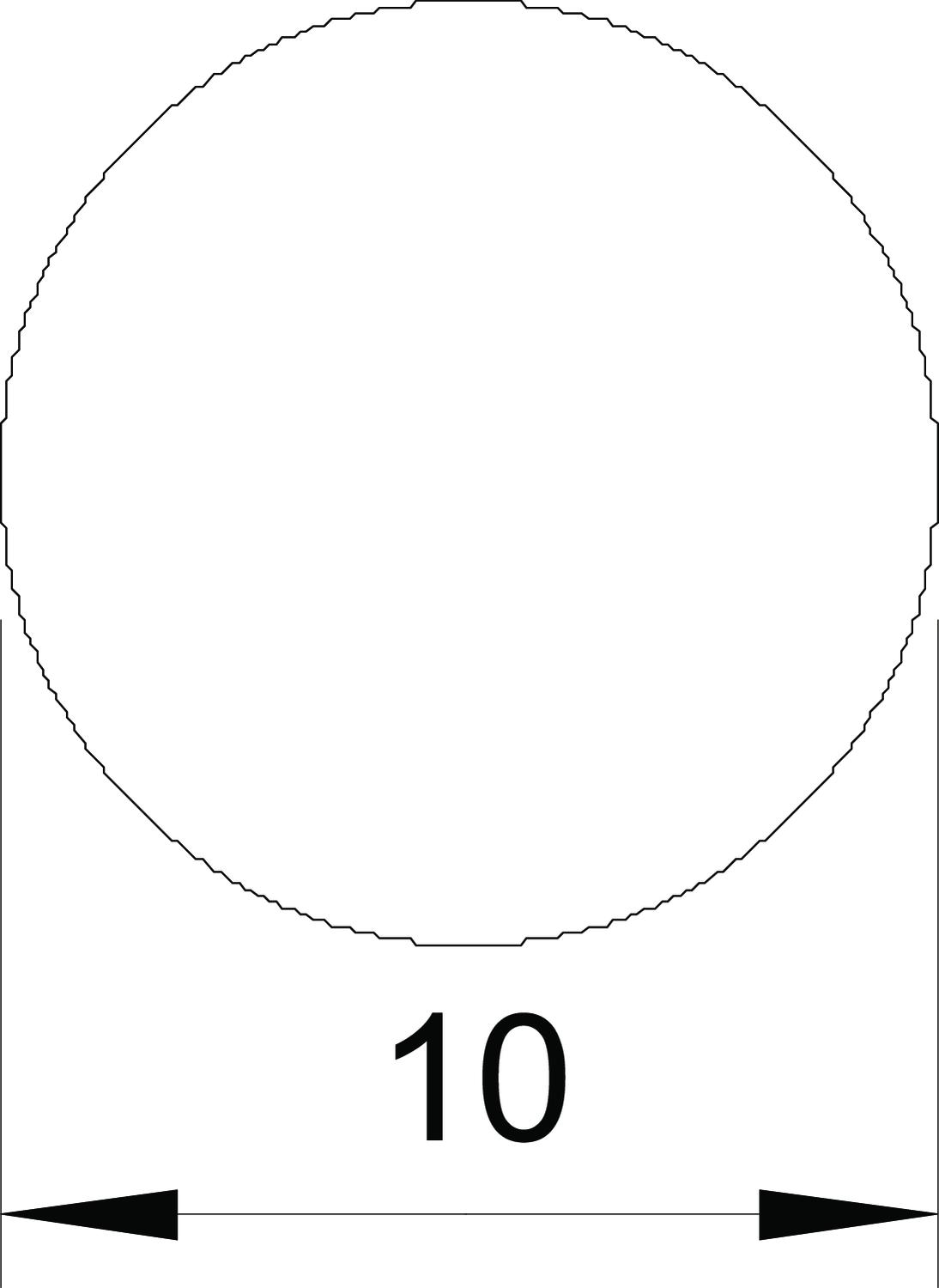

Priemer 10 mm
Prierez 78 mm²
Rozmer 10mm
Rozmer D 10 mm
Vlastnosť materiálu Ostatné
Všetky typy

Všetky typy

Typ Priemer Normálny krúžok (cca kg) Normálny krúžok (cca m) Prierez Materiál Výr. č. Množstvo najm. PJ
RD 10-V2A 10 mm 32 50 78 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4301 5021227
50 m
RD 8-V2A 8 mm 50 125 50 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4301 5021235
125 m
RD 10-V2A 10 mm 50 80 78 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4301 5021239
80 m
RD 10-V4A 20 10 mm 12 20 78 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404 5021640
20 m
RD 10-V4A 10 mm 32 50 78 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404 5021642
50 m
RD 8-V4A 8 mm 50 125 50 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404 5021644
125 m
RD 10-V4A 10 mm 50 80 78 mm² Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404 5021647
80 m
Príslušenstvo

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Křížová svorka s vložkou pro Ø 8–10 mm A4 Křížová svorka s vložkou pro Ø 8–10 mm A4 252 8-10 V4A 5312318
10 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 A4 Křížová spojka s vložkou pro Rd 8–10 × Rd 16 A4 252 8-10x16 V4A 5312346
10 Kus
Křížová svorka, kruhový/kruhový, bez vložky, A4 Křížová svorka, kruhový/kruhový, bez vložky, A4 253 8-10 V4A 5312582
25 Kus
Křížová svorka pro kruhové a ploché vodiče A4 Křížová svorka pro kruhové a ploché vodiče A4 252 8-10xFL30V4A 5312656
10 Kus
Křížová svorka pro kruhové a ploché vodiče, ušlechtilá ocel Křížová svorka pro kruhové a ploché vodiče, ušlechtilá ocel 250 V4A 5312925
10 Kus
