Kruhové vodiče ocelové pozinkované 10 | 50 | 80 | 78 | Oceľ

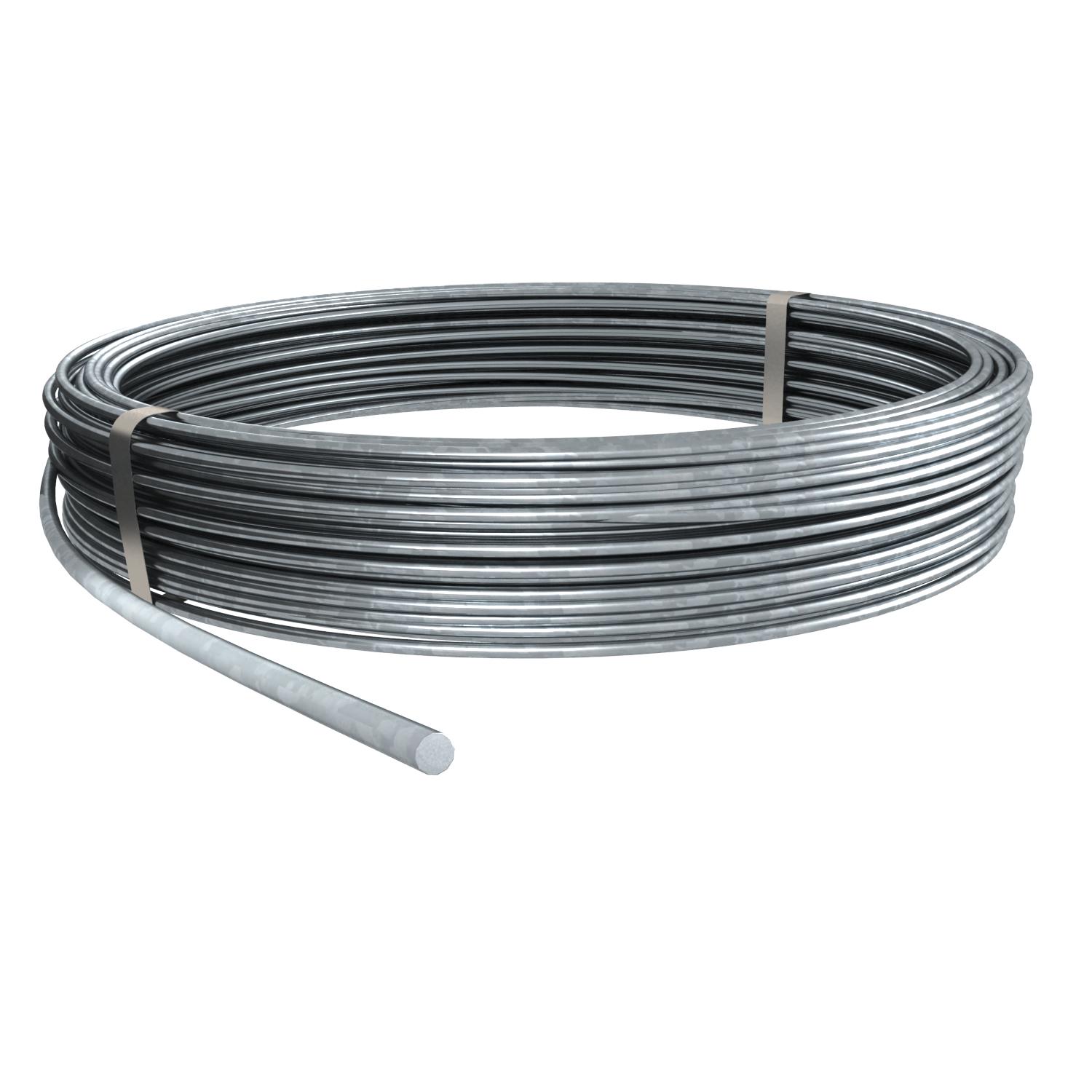

Kruhové vodiče ocelové pozinkované

Výr. č. 5021103 | EAN 4012195381617

Výr. č. / Typ

Priemer

Normálny krúžok (cca kg)

Normálny krúžok (cca m)

Prierez

Materiál	Oceľ

Popis produktu

Popis produktu

• Lze použít jako svod a uzemňovací vedení podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 10 použitelné také v zemi
• Vrstva zinku: ≥ 350 g/m² (střední hodnota cca 50 µm)

Technické údaje

Technické údaje

Izolované vyhotovenie odolné voči vysokým napätiam	nie
Length tolerance ±	5 %
Materiál	Oceľ
Materiál plášťa	bez
Normálny krúžok (cca kg)	50
Normálny krúžok (cca m)	80
Počet jednotlivých drôtov	1

Povrch	žiarovo zinkované ponorením

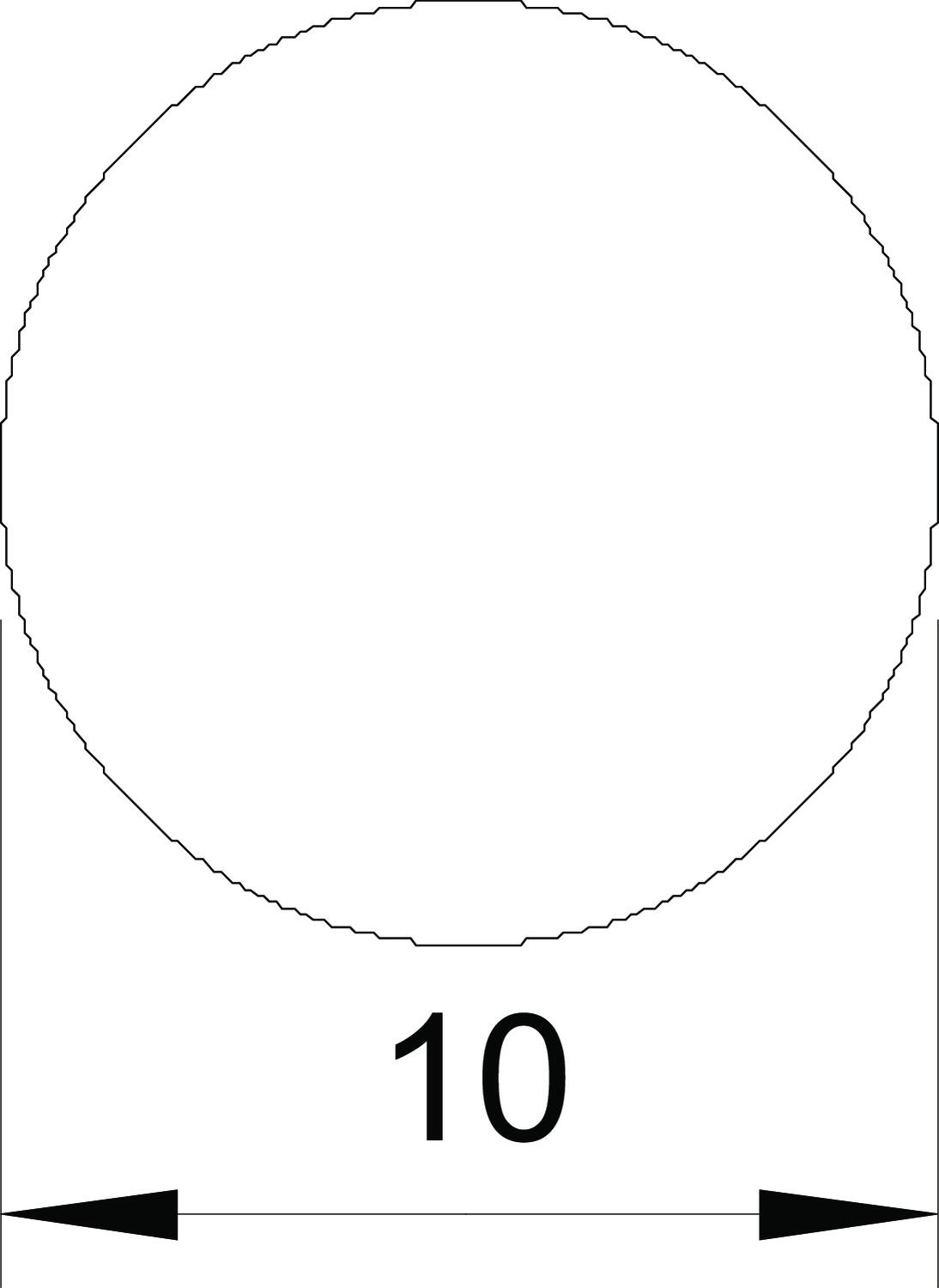

Priemer	10 mm
Prierez	78 mm²
Rozmer	10mm
Rozmer D	10 mm
Vlastnosť materiálu	Ostatné

Všetky typy

Všetky typy

Typ	Priemer	Normálny krúžok (cca kg)	Normálny krúžok (cca m)	Prierez	Materiál	Výr. č.	Množstvo	najm. PJ
RD 8-FT 50	8 mm	20	50	50 mm²	Oceľ	5021050	m	50 m
RD 8-FT	8 mm	50	125	50 mm²	Oceľ	5021081	m	125 m
RD 10	10 mm	50	80	78 mm²	Oceľ	5021103	m	80 m

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Ochranný kryt pro vývody, reflexní	ProtectionBall	5018014	Kus	25 Kus
Křížová spojka s vložkou pro Rd 8–10 mm, FT	252 8-10 FT	5312310	Kus	25 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 FT	252 8-10X16 FT	5312345	Kus	25 Kus
Křížová svorka Ø 8–10 mm	253 8X8	5312604	Kus	25 Kus
Křížová spojka pro kruhové a ploché vodiče, FT	252 8-10XFL30 FT	5312655	Kus	25 Kus
Křížová svorka pro Rd 8–10 × Rd 16	253 10X16	5312809	Kus	25 Kus
Křížová svorka pro kruhové a ploché vodiče, FT	250	5312906	Kus	25 Kus
Úhlopříčná svorka pro ploché a kruhové vodiče FT	250 A-FT	5313015	Kus	25 Kus
Úhlopříčná svorka pro ploché a kruhové vodiče FT	250 AS-FT	5313031	Kus	25 Kus
