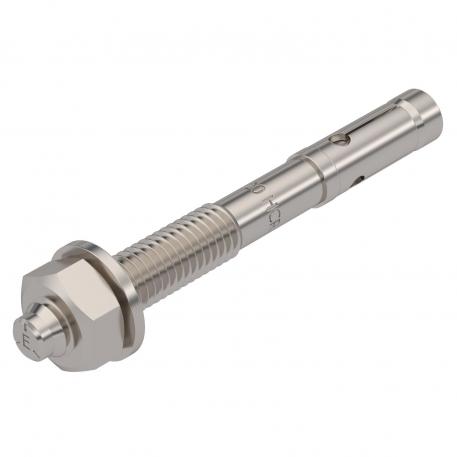

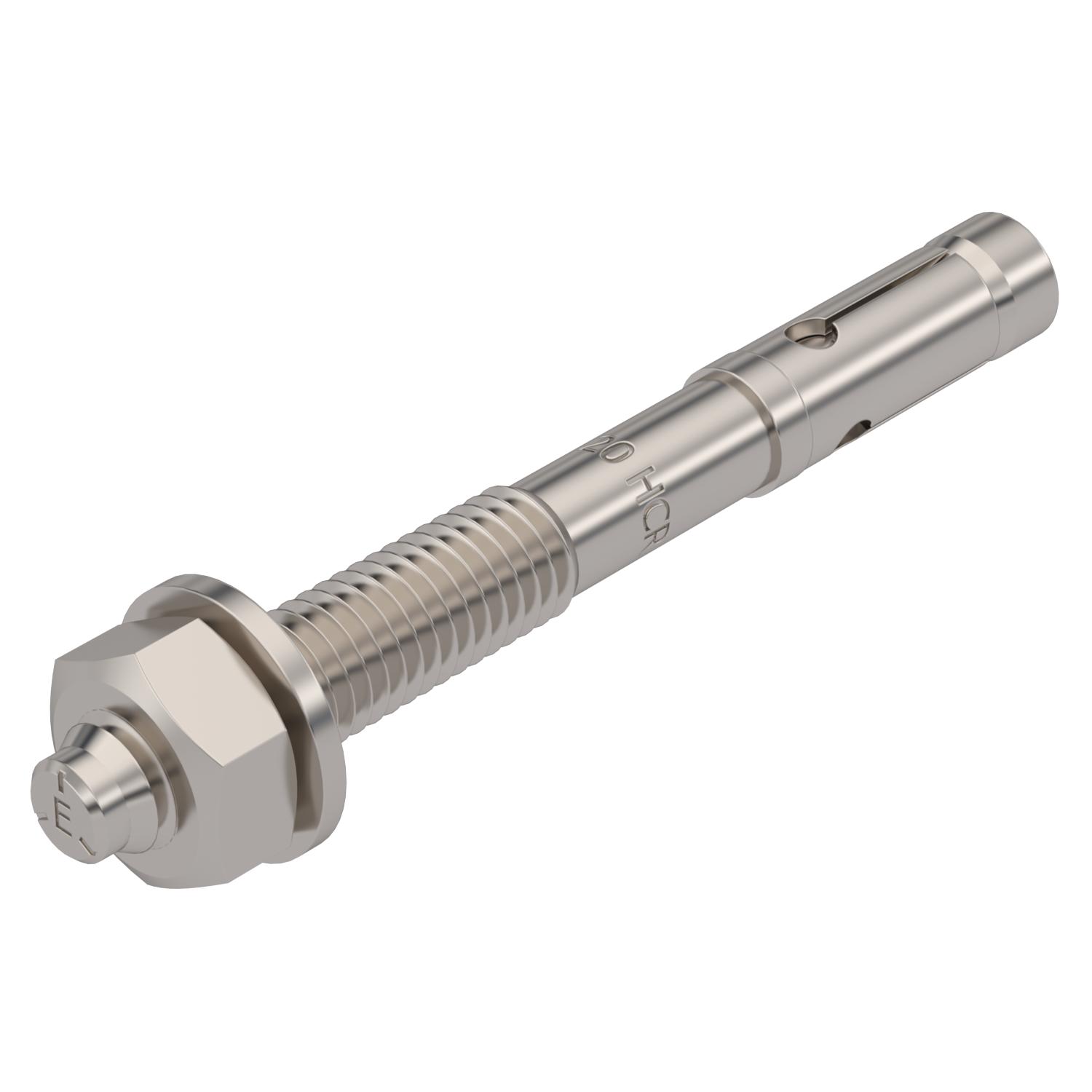

Kotva BZ3 A4
Výr. č. 3498716 | EAN 4012197357030
- Popis produktu
-
Popis produktuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-

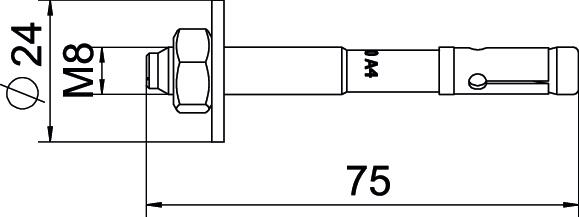

Rozmery
Dĺžka 75 mm Dĺžka závitu 33 mm Druh závitu metrický Farba nehrdzavejúca oceľ Materiál ušľachtilá oceľ, nehrdzavejúca Metrický závit 8 Posúdenie na zemetrasenie ETA C1 a C2 Povrch lesklá, dodatočne upravená Priemer otvoru min. 8 mm Rozmer M8x75 Rozmer L 75 mm Skrutkový systém kotvy Vonkajší šesťhran Spôsob montáže hmoždina, kotva Montáž predsunutím Trieda požiarnej ochrany podľa EN 13501-2 Ostatné Upevňovací prípravok kotvy Matica Upínací rozsah max. 20 mm Veľkosť kľúča 13 Vyhotovenie na zatlčenie Vyhotovenie hmoždiny/klince/skrutky Rozpieracia hmoždinka Vyhotovenie kotva Vonkajší závit Závit M8 - Všetky typy
- Na stiahnutie
-
List technických údajov BZ3 8x75/0-20A4 / 3498716 , 0.17MB , pdfEÚ Vyhlásenie o zhode BZ3 8x75/0-20A4 / 3498716 , 0.20MB , pdfREACH Vyhlásenie o zhode BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfRoHS Vyhlásenie o zhode BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
