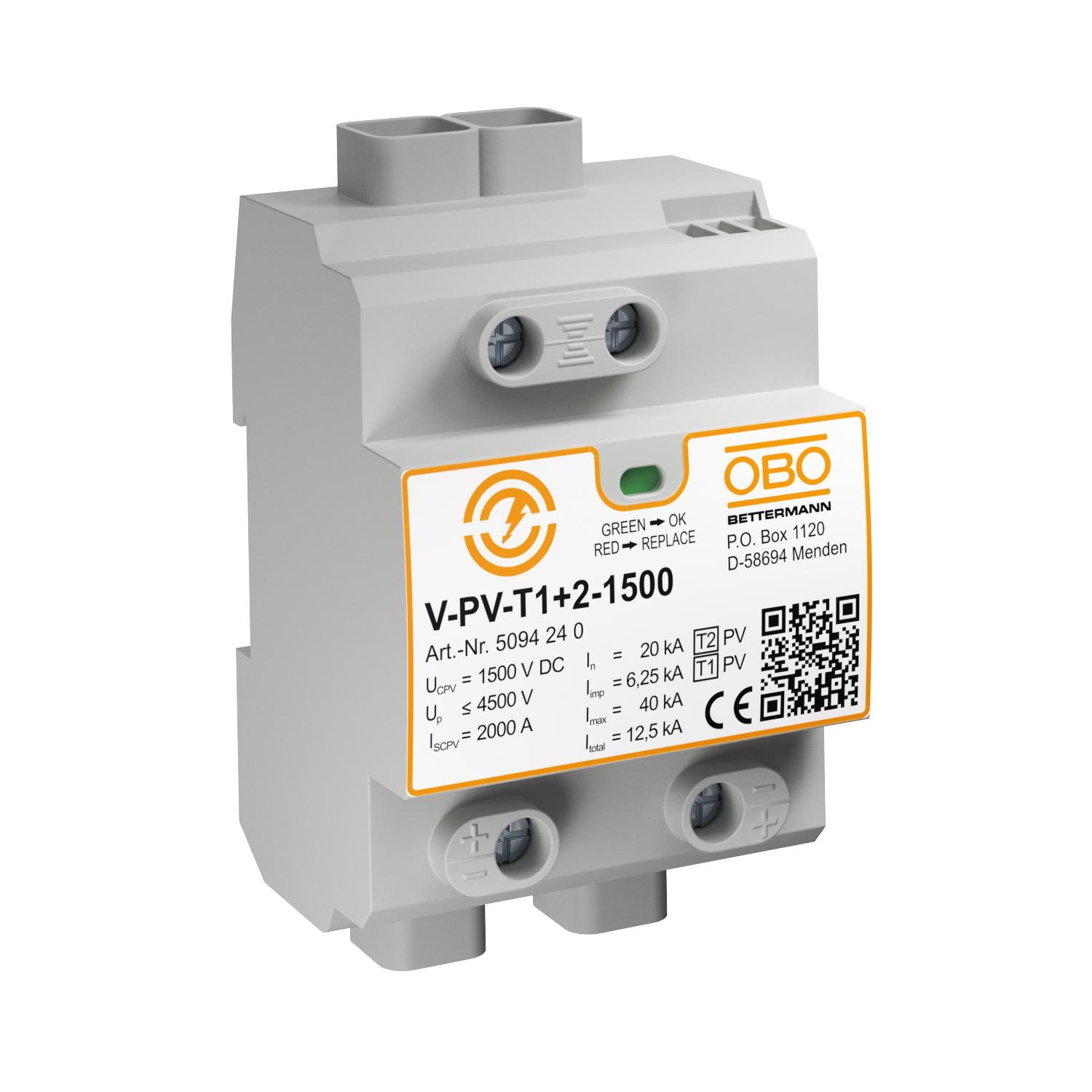

Kompletní blok pro FV systémy 1500 V DC
Výr. č. 5094240 | EAN 4012196603732
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2 k ochraně před bleskem a přepětím pro FV systémy.
• Vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, VDE 0100-712)
• Svodová schopnost do 12,5 kA (10/350) a 40 kA (8/20)
• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci
Aplikace: Zařízení ochrany proti bleskovému proudu a zařízení přepěťové ochrany pro FV systémy.
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 6,25 kA Čas odozvy <25 ns Diaľková signalizácia nie Dĺžka 65,5 mm Druh vedenia pre prepäťové ochrany Vedenie energie DC (PV) Farba sivá Integrovaná predradená poistka nie Konfigurácia siete DC Konfigurácia siete DC áno Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN nie Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie LPZ 0→2 Max. napätie PV 1500 V Maximálny nárazový prúd zvodu (8/20 μs) 40 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Najvyššie trvalé napätie DC 1500 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 50 A Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča flexibilný (s jemným lankom) max. 35 mm² Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů ostatné Rázový prúd atmosférického výboja (10/350) [celkovo] 12,5 kA Rázový zvodový prúd (8/20) [celkový] 40 kA Rozmer 1500V DC Signalizácie na prístroji optická Šírka 71,2 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie Konfigurace Y Výška 120 mm - Všetky typy
