Kompletní blok pro FV systémy 1500 V DC ostatné | IP20

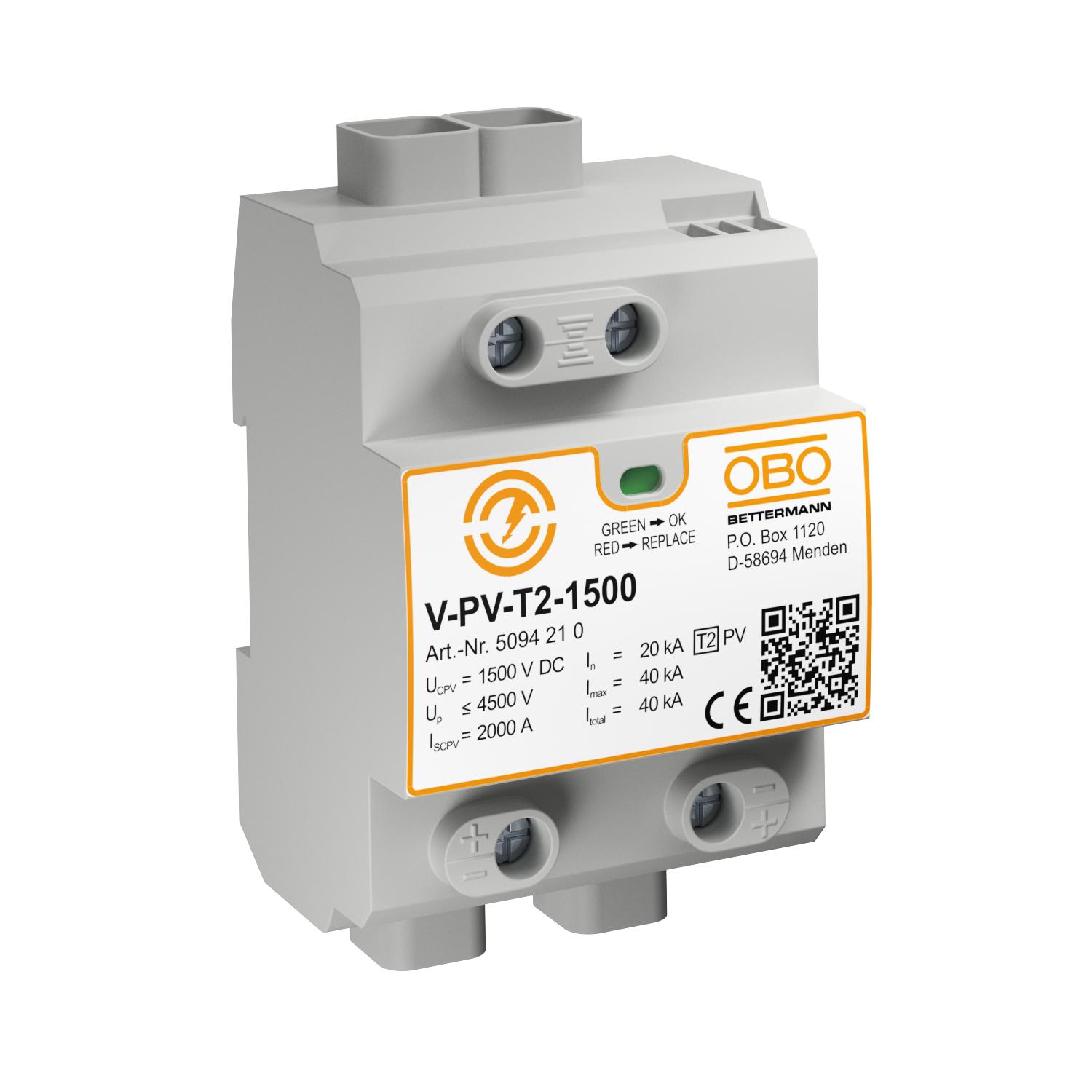

Kompletní blok pro FV systémy 1500 V DC

Výr. č. 5094210 | EAN 4012196603695

Výr. č. / Typ

Provedení pólů	ostatné

Stupeň krytia	IP20

Popis produktu

Popis produktu

Přepěťová ochrana typu 2 pro FV systémy.

• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, resp. VDE 0100-712)
• Svodová schopnost 20 kA na každý pól a až 40 kA (8/20)
• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci

Aplikace: Zařízení přepěťové ochrany pro FV systémy.

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Diaľková signalizácia	nie
Dĺžka	65,5 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie DC (PV)
Farba	sivá
Integrovaná predradená poistka	nie
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	1→2
Max. napätie PV	1500 V
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie DC	1500 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	50 A
Prevádzková teplota max.	80 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	2,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	ostatné
Rázový zvodový prúd (8/20) [celkový]	40 kA
Rozmer	1500V DC
Signalizácie na prístroji	optická
Šírka	71,2 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná trieda typ 1	nie
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	nie
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	Konfigurace Y
Výška	120 mm
