Kompletné riešenie prístrojovej jednotky GES9
Výr. č. 7427420 | EAN 4012195916901
- Popis produktu
-

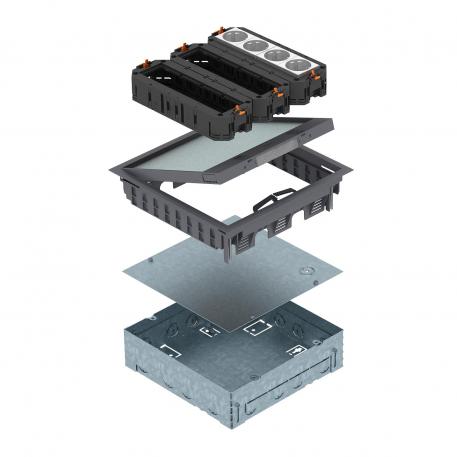

Popis produktuŠtvorcová montážna jednotka pre dvanásť inštalačných prístrojov Modul 45, na použitie v dutých a mazaninových podlahách ošetrovaných nasucho v interiéri, pozostávajúca z montážneho telesa, prístrojovej jednotky GES9-2, troch univerzálnych nosičov UT a z dvoch 2-jitých zásuviek s ochranným kontaktom 33°, v bielej farbe. Montážne teleso s vopred vyrazenými zavádzacími otvormi pre potrubné vedenia (M25), na hornej strane je možné nastaviť na mazaninu. V stave pri dodaní je montážne teleso uzatvorené slepým vekom. Prístrojovú jednotku je možné nasadiť po prácach na mazanine do vzniknutého montážneho otvoru. Ochranný rám pre podlahovú krytinu v sklopnom veku prístrojovej jednotky 3, 5, 8 alebo 10 mm.
Minimálna montážna hĺbka predstavuje 73 mm, rozsah nivelácie + 30 mm.
Farba prístrojovej jednotky: oceľovosivá; RAL 7011.
-
- Technické údaje
-
Rozmery
Dĺžka 247 mm Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Posuvný uzáver Montážna hĺbka 80 mm Možnosť osadenia tesnenia nie Rozmer 264x264x73mm Šírka 247 mm Stupeň krytia kód IK IK08 Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška mazaniny max. 100 mm Výška mazaniny min. 80 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDHOME GES9 7011 / 7427420 , 0.26MB , pdfKarta bezpečnostných údajov UDHOME GES9 7011 / 7427420 , 0.05MB , pdfEÚ Vyhlásenie o zhode UDHOME GES9 7011 / 7427420 , 0.13MB , pdfREACH Vyhlásenie o zhode UDHOME GES9 7011 / 7427420 , 0.13MB , pdfRoHS Vyhlásenie o zhode UDHOME GES9 7011 / 7427420 , 0.13MB , pdf
