Kombinovaný svodič V50, 3 pólový + NPE, 280 V 3+N/PE | 280 | IP66

Kombinovaný svodič V50, 3 pólový + NPE, 280 V

Výr. č. 5093596 | EAN 4012196423224

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP66

Popis produktu

Popis produktu

Kombinovaný svodič bleskových proudů typu 1+2 dle EN 61643-11

• Ideální pro ochranu nástěnných nabíječů a vozidel k nim připojených
• K vyrovnání potenciálů v ochraně před bleskem podle ČSN EN 62305 (IEC 62305)

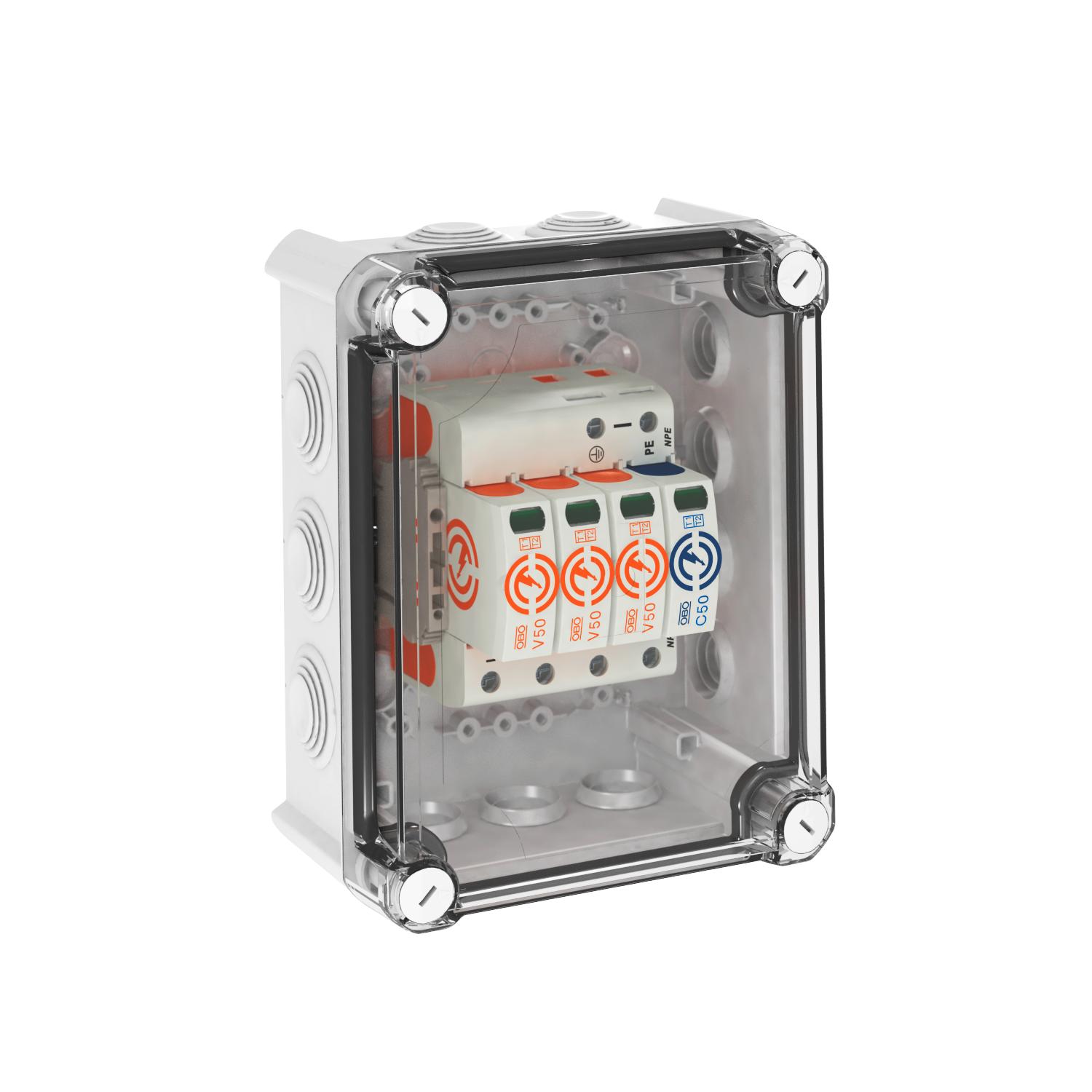

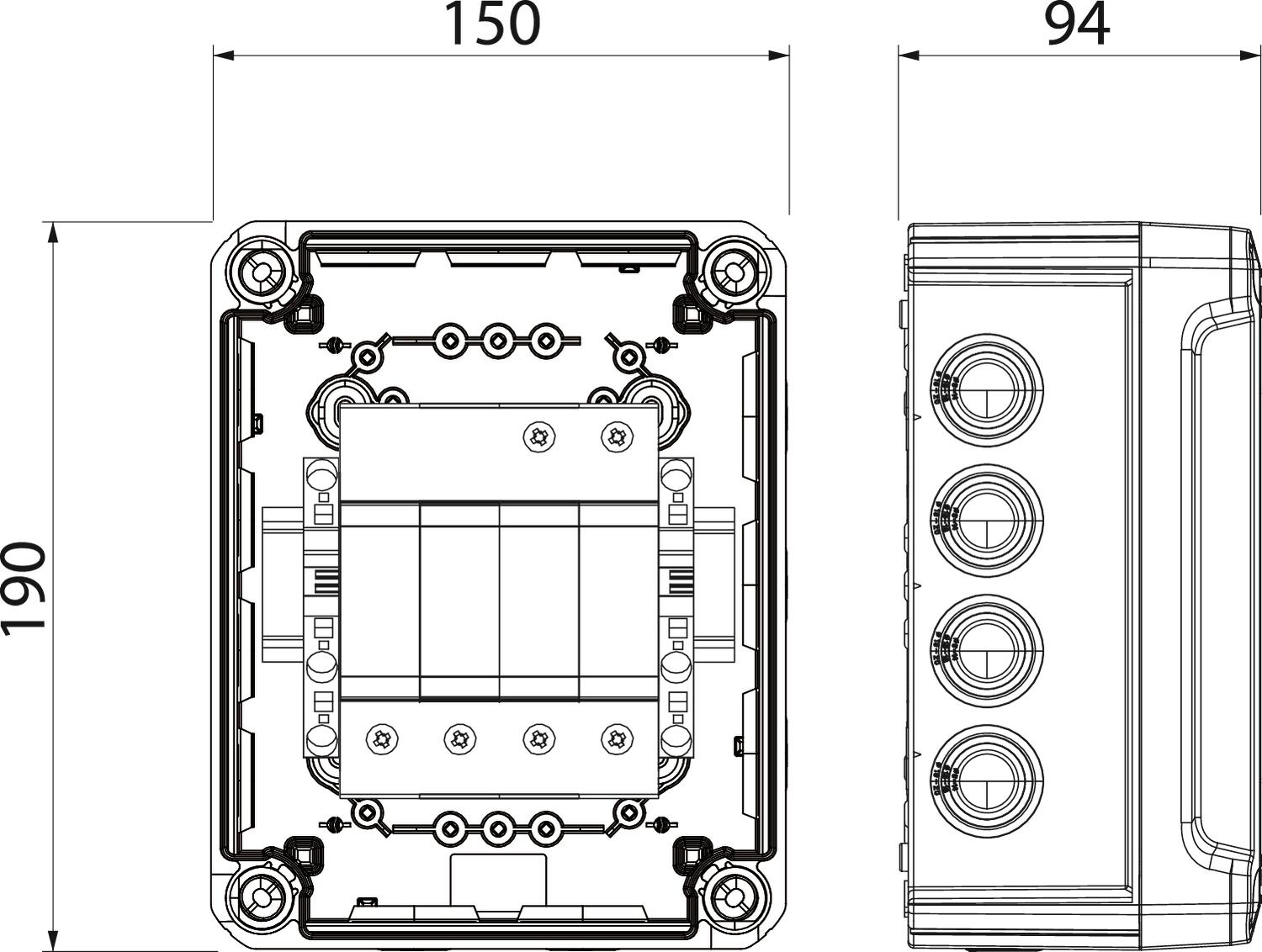

• Kompletní jednotka, předmontovaná a připravená k připojení v polykarbonátovém pouzdře (IP66)
• Svodová schopnost bleskového proudu 12,5 kA (10/350) na pól a až 50 kA (10/350) celkově

Použití: AC nabíjecí zařízení do 22kW, vyrovnání potenciálů v ochraně před bleskem pro budovy třídy III a IV.

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
Certifikáty	VDE
CO₂ stopa (GWP) od kolísky po bránu	4,1607 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
Max. nadprúdová ochrana na strane siete	160 A gL/gG
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie (L-N)	280 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	280 V
Najvyššie trvalé napätie DC	350 V
Napätie TOV [L-N] - fail safe mode - 120 min	440 V
Napätie TOV [L-N] - withstand mode - 5 s	335 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Ochranná úroveň [L-N]	≤1,3
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Počet pólov	3
Prevádzková teplota max.	80 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM min.	21 AWG
Pripájací prierez svoriek FM min.	0,5 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	50 kA
Rázový zvodový prúd (8/20) [celkový]	50 kA
Rozmer	280V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
SPD podľa UL 1449	Type 4
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP66
Uťahovací moment	4 Nm
Vyfukujúci	nie
Zvyškové napätie [L-N] pri 1 kA	0,7 kV
Zvyškové napätie [L-N] pri 12,5 kA	1 kV
Zvyškové napätie [L-N] pri 5 kA	0,8 kV
