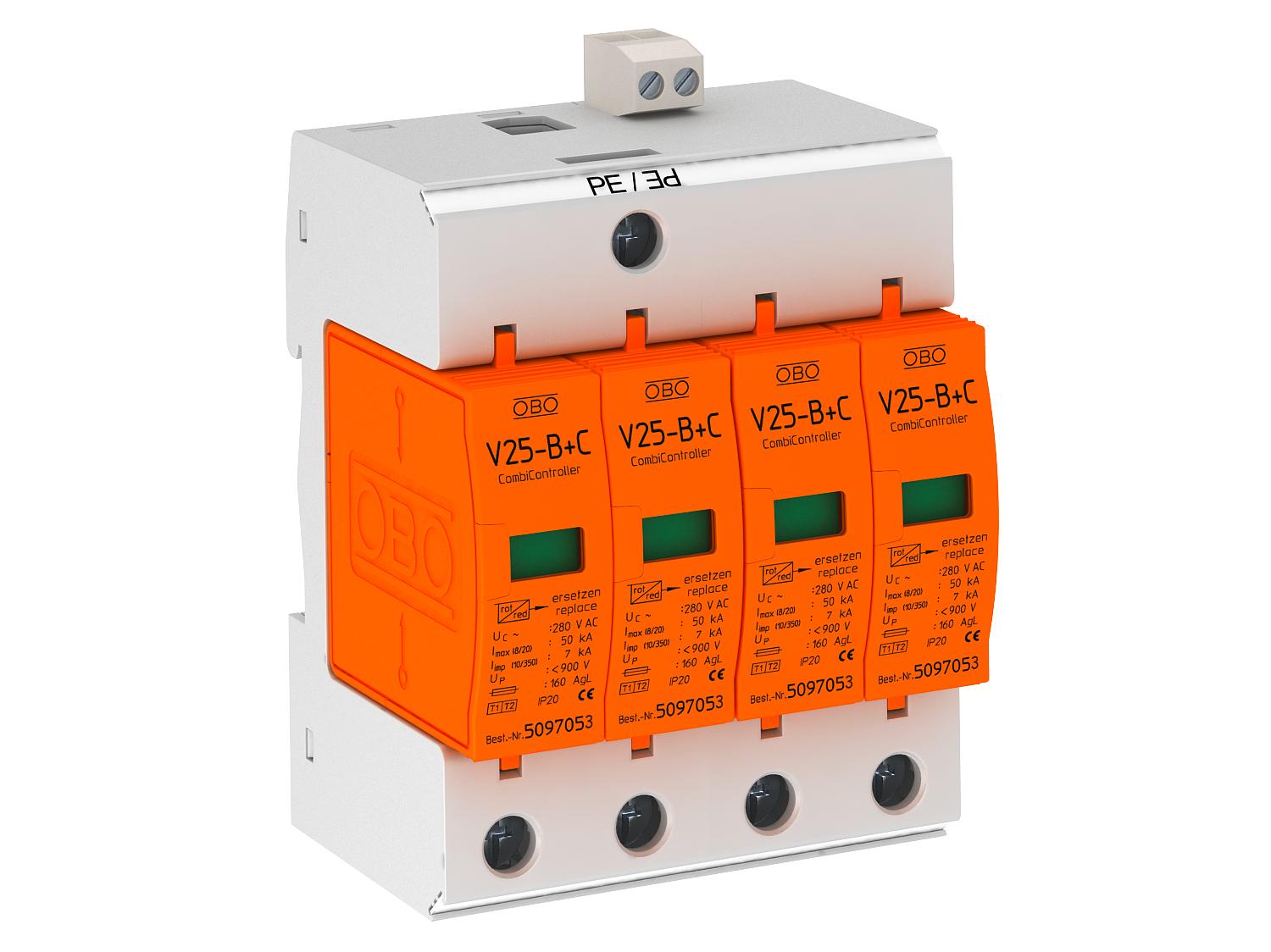

Kombinovaný svodič V25 4 pólový 280 V s dálkovou signalizací
Výr. č. 5094493 | EAN 4012195239932
- Popis produktu
-
Popis produktuKombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro sítě TN
• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem pro sledováním funkce
• Ochranná úroveň < 0,9 kV
• Svodič, zásuvný s dynamickým odpojovacím zařízením
• Optická indikace funkce
• Zapouzdřené nevyfukující varistorové svodiče z oxidu zinku pro použití ve všech běžných rozvaděčových skříních
• Označená přípojná místa
• Varianta -FS s kontaktem dálkové signalizace (bezpotenciálový spínací kontakt)
Příklad použití: Budovy s napájením venkovním vedením nebo při instalaci vyrovnání potenciálů v ochraně před bleskem u obytných budov.
* Kompletní = vrchní a spodní díl
Se signalizačním zařízením (bezpotenciálový měnič FS)
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 7 kA Čas odozvy <25 ns CO₂ stopa (GWP) od kolísky po bránu 1,4181 kg CO₂e / 1 Kus Diaľková signalizácia áno Konfigurácia siete ostatné Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 160 Maximálne predistenie 160 A Maximálny nárazový prúd zvodu (8/20 μs) 50 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 30 kA Najvyššie trvalé napätie AC 280 V Najvyššie trvalé napätie DC 200 V Počet pólov 4 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 4 Rázový prúd atmosférického výboja (10/350) [celkovo] 25 kA Rázový zvodový prúd (8/20) [celkový] 120 kA Rozmer 280V Signalizácie na prístroji optická SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 4 pólový s FS - Všetky typy
