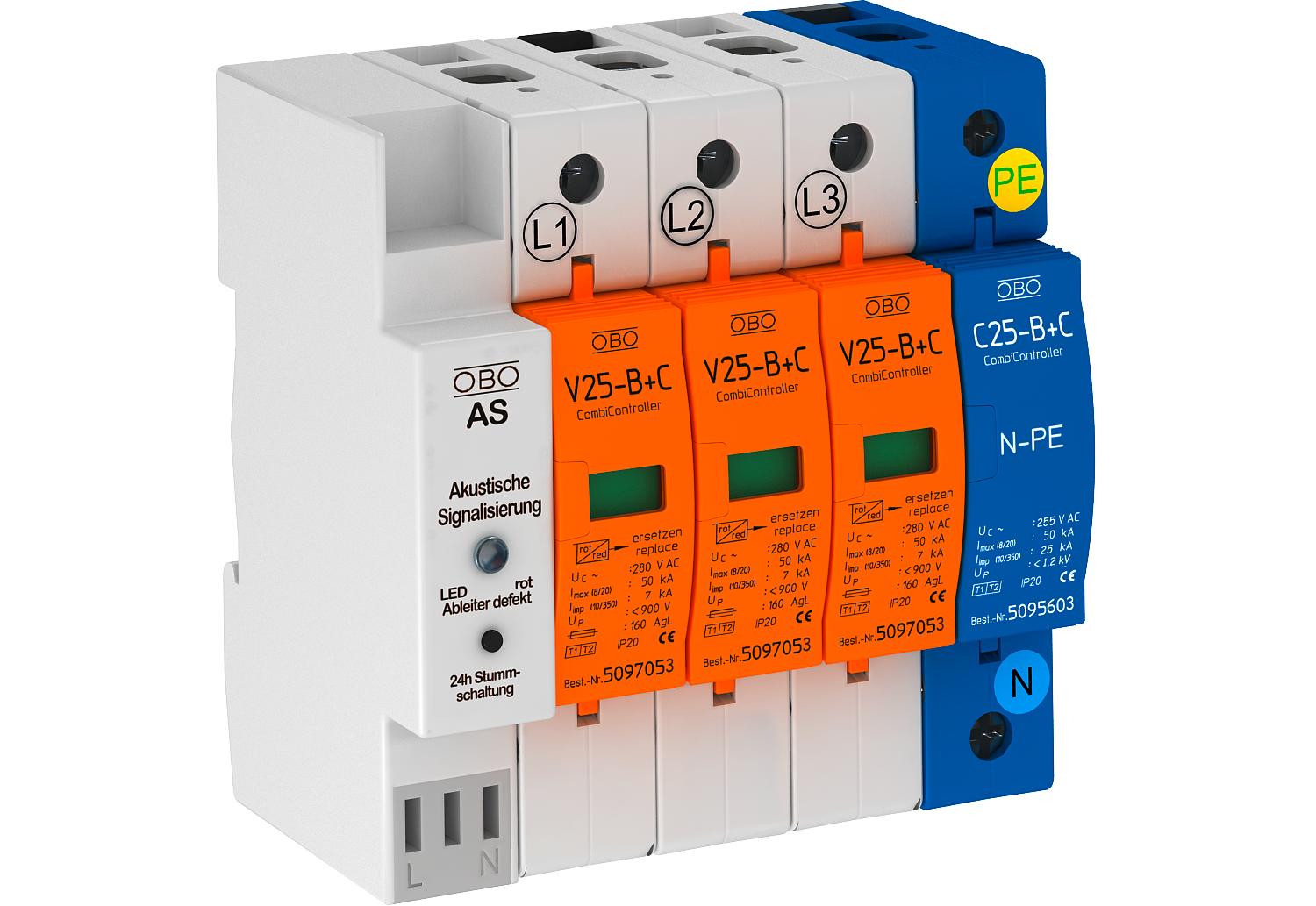

Kombinovaný svodič V25 3 pólový + NPE s akustickou signalizací
Výr. č. 5097432 | EAN 4012195617532
- Popis produktu
-
Popis produktuKombinovaný svodič sestávající ze svodiče bleskových proudů a přepětí typu 1 + 2
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN-S a TT
• S akustickou signalizací funkce, možnost vypnutí akustického signálu na 24 hod.
• Svodič, zásuvný s dynamickým odpojovacím zařízením
• S optickým funkčním displejem
• Ochranná úroveň <0,9 kV
• Zapouzdřený nevyfukující varistorový svodič z oxidu zinku pro použití ve všech běžných rozvaděčových skříních
• Označená přípojná místa
Příklad použití: Budovy s nadzemním vedením nebo pro zřízení ekvipotenciální ochrany před bleskem v obytných budovách.
* Kompletní = vrchní a spodní díl
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 7 kA Čas odozvy <25 ns CO₂ stopa (GWP) od kolísky po bránu 1,4802 kg CO₂e / 1 Kus Diaľková signalizácia áno Konfigurácia siete ostatné Konfigurácia siete TN áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 160 Maximálne predistenie 160 A Maximálny nárazový prúd zvodu (8/20 μs) 50 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 30 kA Najvyššie trvalé napätie AC 280 V Počet pólov 3 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 25 kA Rázový zvodový prúd (8/20) [celkový] 120 kA Rozmer 280V Signalizácie na prístroji opticky a akusticky SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3+NPE s AS - Všetky typy
- Na stiahnutie
-
List technických údajov V25-B+C 3+NPE+AS / 5097432 , 0.25MB , pdfEÚ Vyhlásenie o zhode V25-B+C 3+NPE+AS / 5097432 , 0.04MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov Сертифікат EZU V25 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
