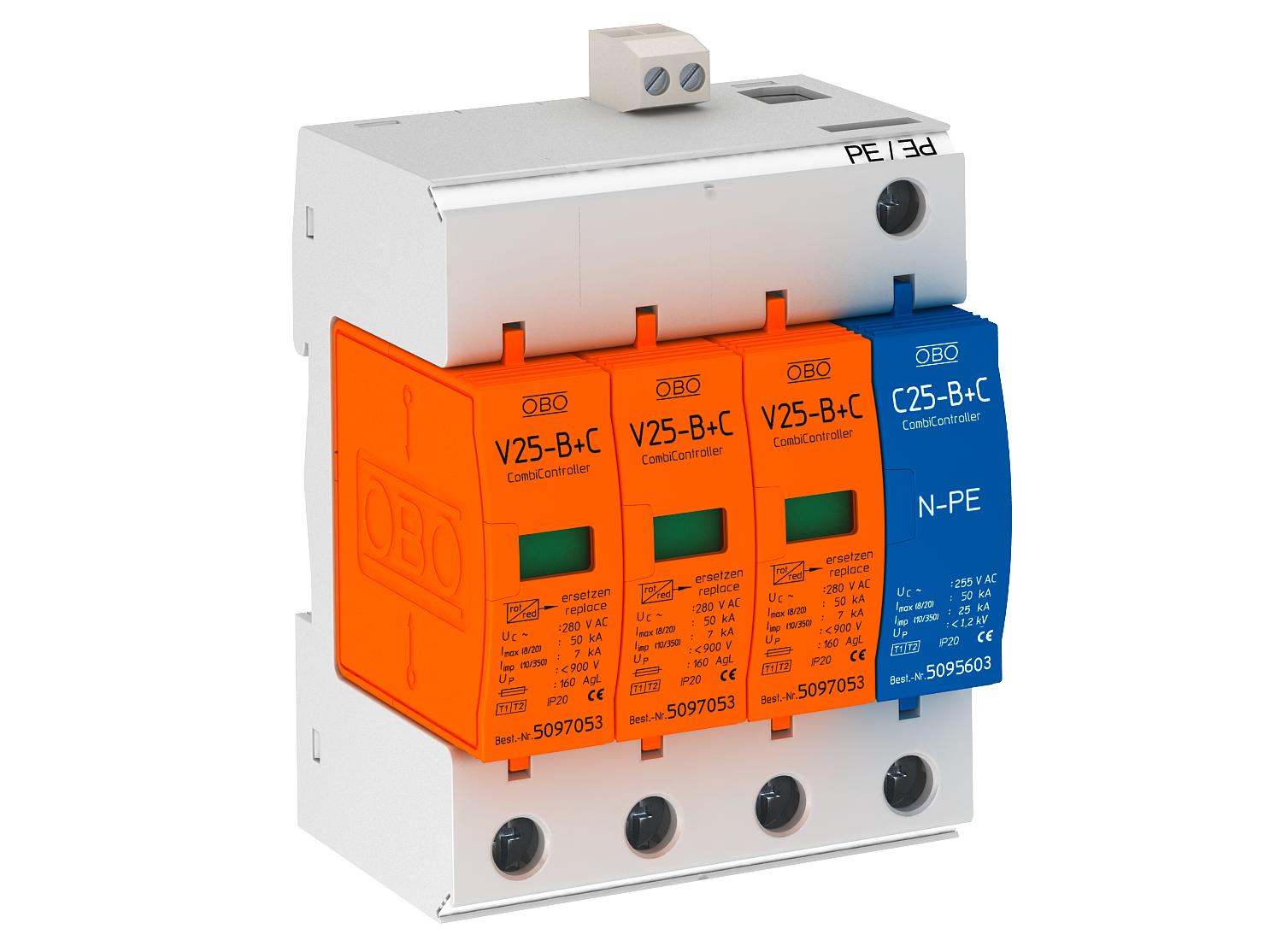

Kombinovaný svodič V25 3 pólový + NPE 280 V s dálkovou signalizací 3+N/PE | 280 | IP20

Kombinovaný svodič V25 3 pólový + NPE 280 V s dálkovou signalizací

Výr. č. 5094510 | EAN 4012195239949

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodná pro síťové systémy TN a TT
• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem pro sledováním funkce
• Svodič, zásuvný s dynamickým odpojovacím zařízením
• Optická indikace funkce
• Ochranná úroveň < 0,9 kV
• Zapouzdřené nevyfukující varistorové svodiče z oxidu zinku pro použití ve všech běžných rozvaděčových skříních
• Označená přípojná místa
• Varianta FS s kontaktem dálkové signalizace (bezpotenciálový spínací kontakt)

Příklad použití: Budovy s napájením venkovním vedením nebo při instalaci vyrovnání potenciálů v ochraně před bleskem u obytných budov.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	1,396 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Konfigurácia siete	ostatné
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	0→2
Max. nadprúdová ochrana na strane siete	160
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	150 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	30 kA

Najvyššie trvalé napätie AC	280 V
Najvyššie trvalé napätie DC	200 V
Počet pólov	3
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	25 kA
Rázový zvodový prúd (8/20) [celkový]	50 kA
Rozmer	280V
Signalizácie na prístroji	žiadne
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+NPE s FS
