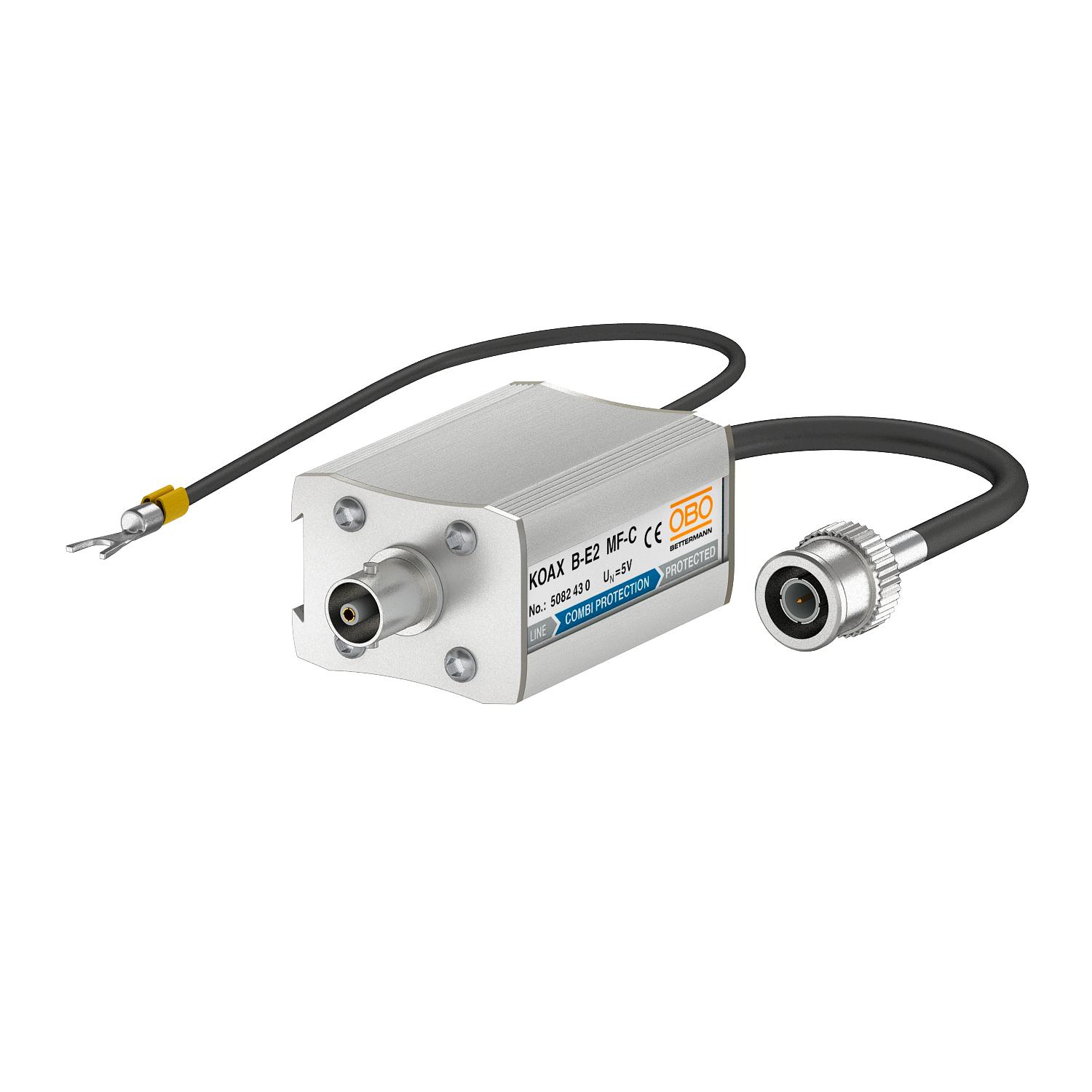

Kombinovaný svodič pro sítě 10Base2/10Base5

Výr. č. 5082430 | EAN 4012196415717

Výr. č. / Typ

Počet pólov	1

Vyhotovenie

Najvyššie trvalé napätie DC	6 V

Zásuvný systém	BNC

Popis produktu

Popis produktu

Přístroj pro ochranu datových vedení pro koaxiální síťové systémy Ethernet

• V hliníkovém pouzdře
• Konektor BNC m/w
• Jednoduchá montáž prostřednictvím zásuvkového adaptéru

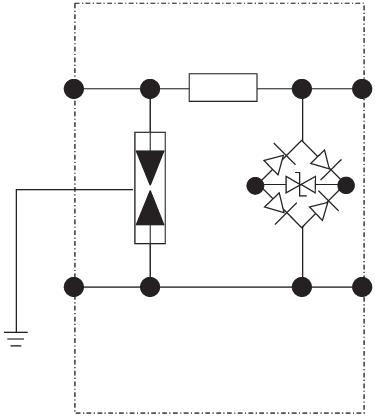

• Dvojstupňový ochranný obvod

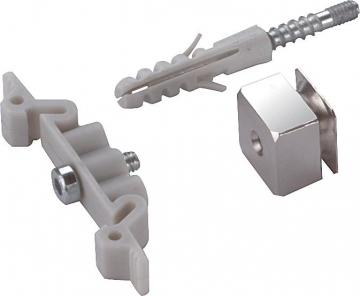

• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)

Použití: Na ochranu videosignálů, kamerových, resp. CCTV systémů, Cheapernet, 10BASE2, 10BASE5
• V hliníkovém pouzdře
• Konektor BNC pro Cheapernet, 10BASE2
• Jednoduchá montáž prostřednictvím zásuvkového adaptéru
• Dvojstupňový ochranný obvod

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	2 kA
Celkový zvodový prúd (8/20)	10 kA
Druh vedenia pre prepäťové ochrany	Dátové vedenie COAX
Hraničný kmitočet	68 MHz
Impulzný prúd	1 kA
Izolačný odpor	>1 GΩ
Kapacita (žila-zem)	<100 pF
Kapacita (žila-žila)	<100 pF
Kategorie	Typ 1+2+3/D1+C2+C1
LPZ	0→3
Menovitý zaťažovací prúd AC	0,3 A
Menovitý zaťažovací prúd DC	0,2 A
Najvyššie trvalé napätie AC	4,2 V
Najvyššie trvalé napätie DC	6 V
Ochranná úroveň žila – zem	<600 V
Ochranná úroveň žila – žila	<75 V
Odolnosť proti rázovému prúdu žila – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C2: 10 kV / 5 kA (8/20µs)

Počet pólov	1
Pripojenie tienenia	áno

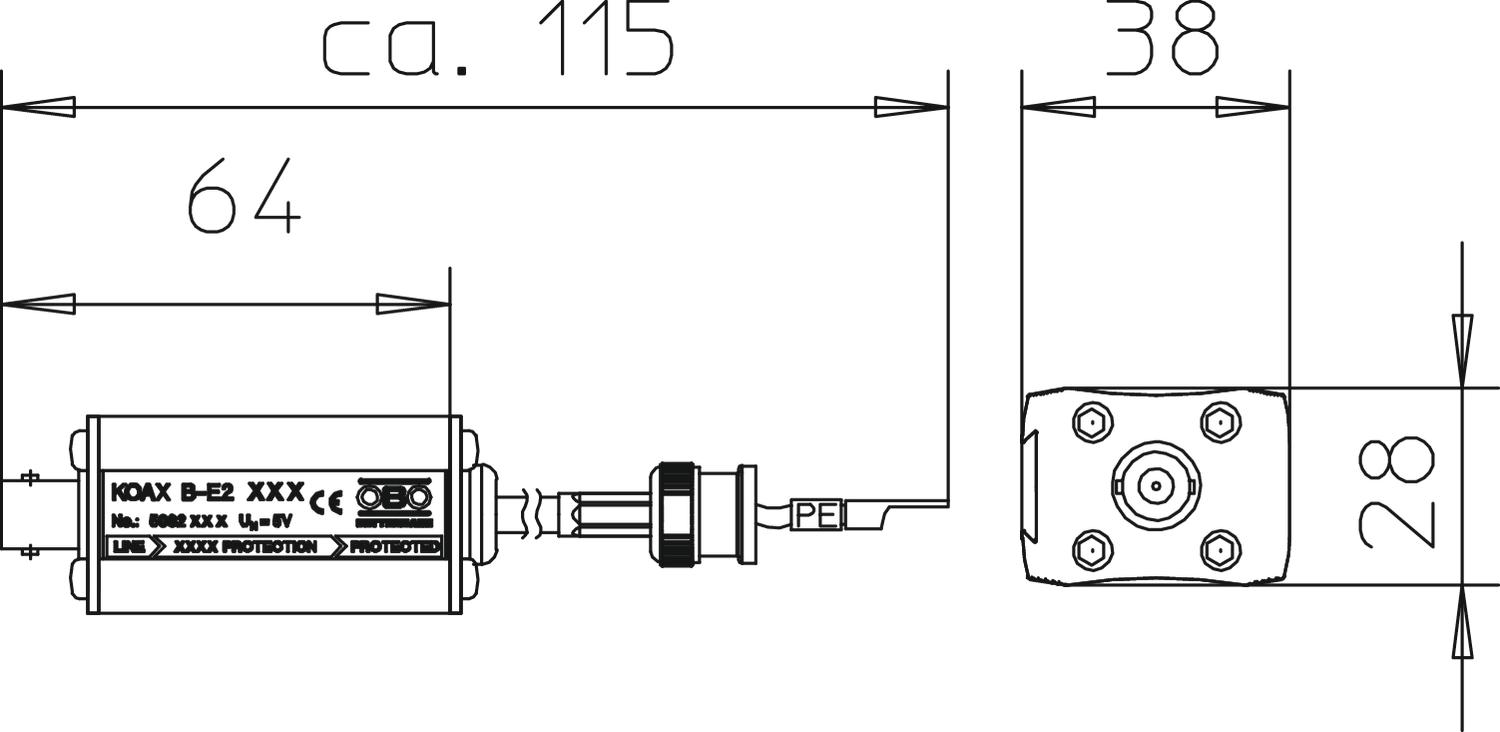

Rozmer	6.2V
Sériový odpor jednotlivých žíl	4,7 Ω ± 10%
Signalizácie na prístroji	bez
Skúšobná norma	IEC 61643-21
Spätný útlm	≥14 dB
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP40
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-20 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Prípojné vedenie
Vlnový odpor	75 Ω
Vložené tienenie (Insertion loss)	≤1,7 dB
Vyhotovenie	Kombinovaná ochrana
Zásuvný systém	BNC
