Kombinovaný svodič 3 pólový s indikací funkce 3 | 255 | IP20

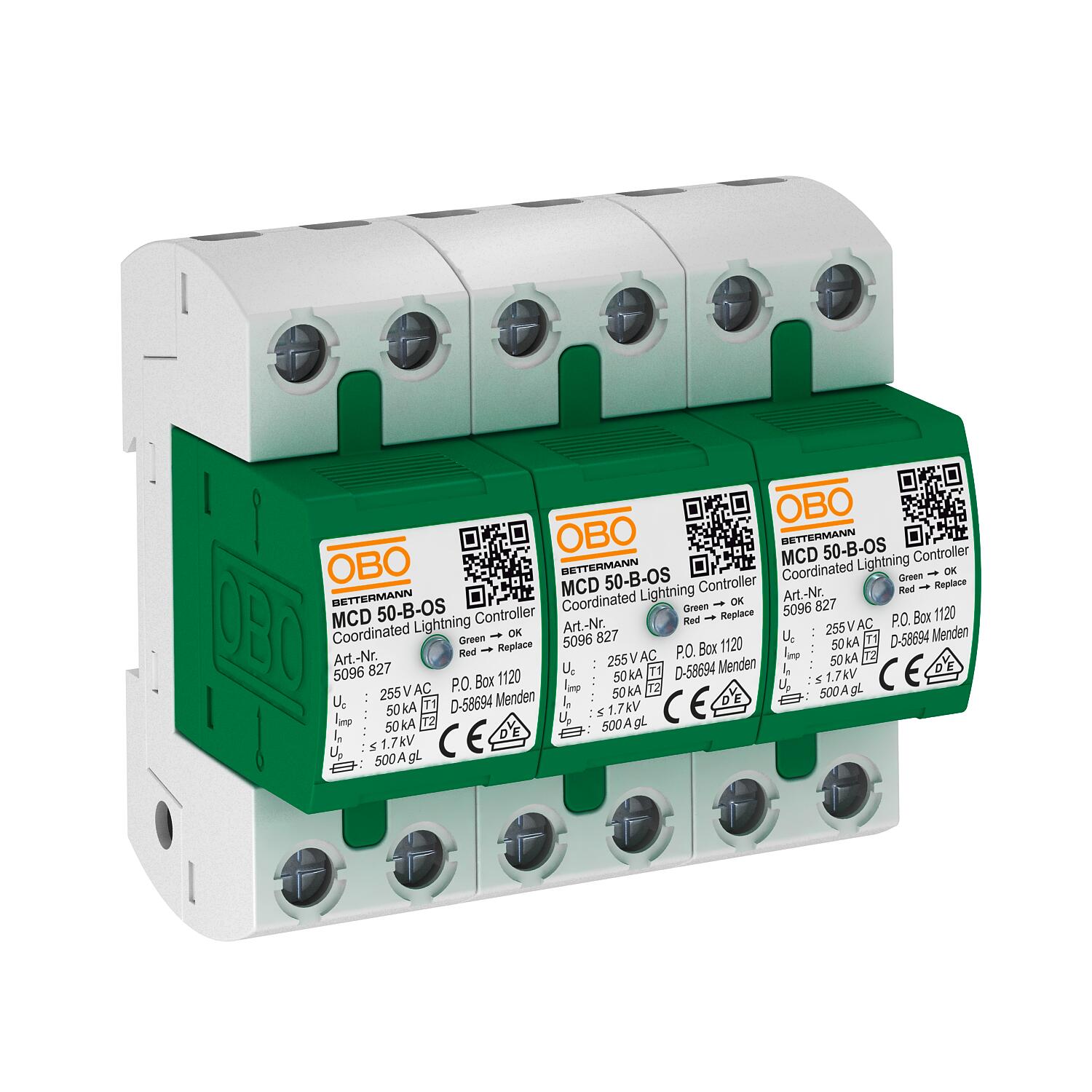

Kombinovaný svodič 3 pólový s indikací funkce

Výr. č. 5096835 | EAN 4012195288282

Výr. č. / Typ	5096835 / MCD 50-B 3-OS

Provedení pólů	3

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

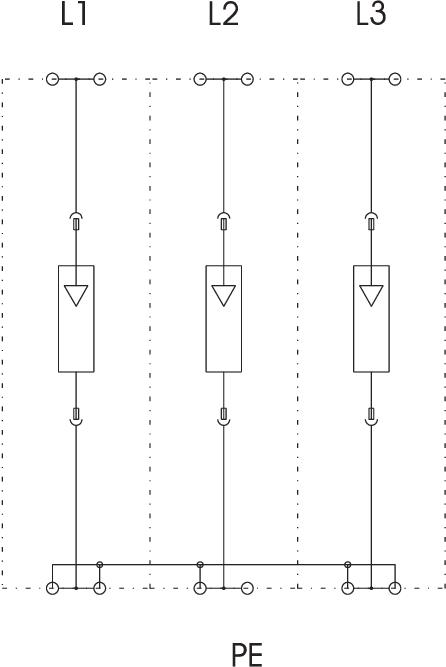

Kombinovaná sada svodičů typ 1+2, 3-pólová, s optickým ukazatelem funkce, pro použití v sítích TN-C:

Kompletně sestaveno a připraveno k připojení. Sestává z:
3 x MCD 50-B-OS: Koordinovaný svodič bleskových proudů typ 1+2 EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.

• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 150 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Spotřeba energie <26 mW / pól
• Zapouzdřené, nevyfukující jiskřiště

Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
Certifikáty	VDE
Diaľková signalizácia	nie

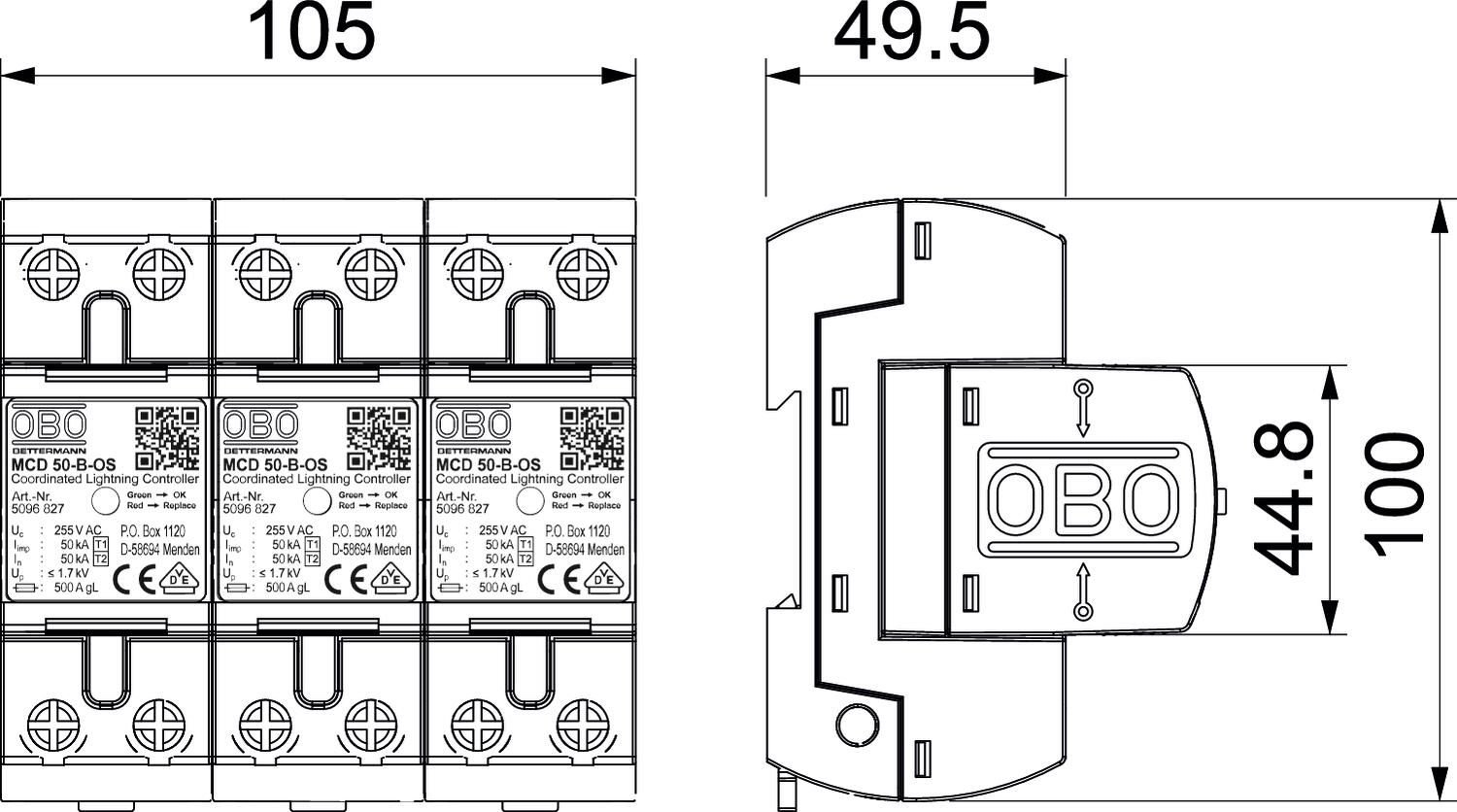

Dĺžka	100 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	TN-C
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	50 kA
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie AC	255 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	125 A

Ochranná úroveň [L-N]	≤1,7
Odolnosť voči skratu	10 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	10 kA
Počet pólov	1
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	150 kA
Rázový zvodový prúd (8/20) [celkový]	150 kA
Rozmer	255V
Signalizácie na prístroji	optická
Šírka	105 mm
Skúšobná trieda typ 1	áno
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3 pólový
Výška	69 mm
