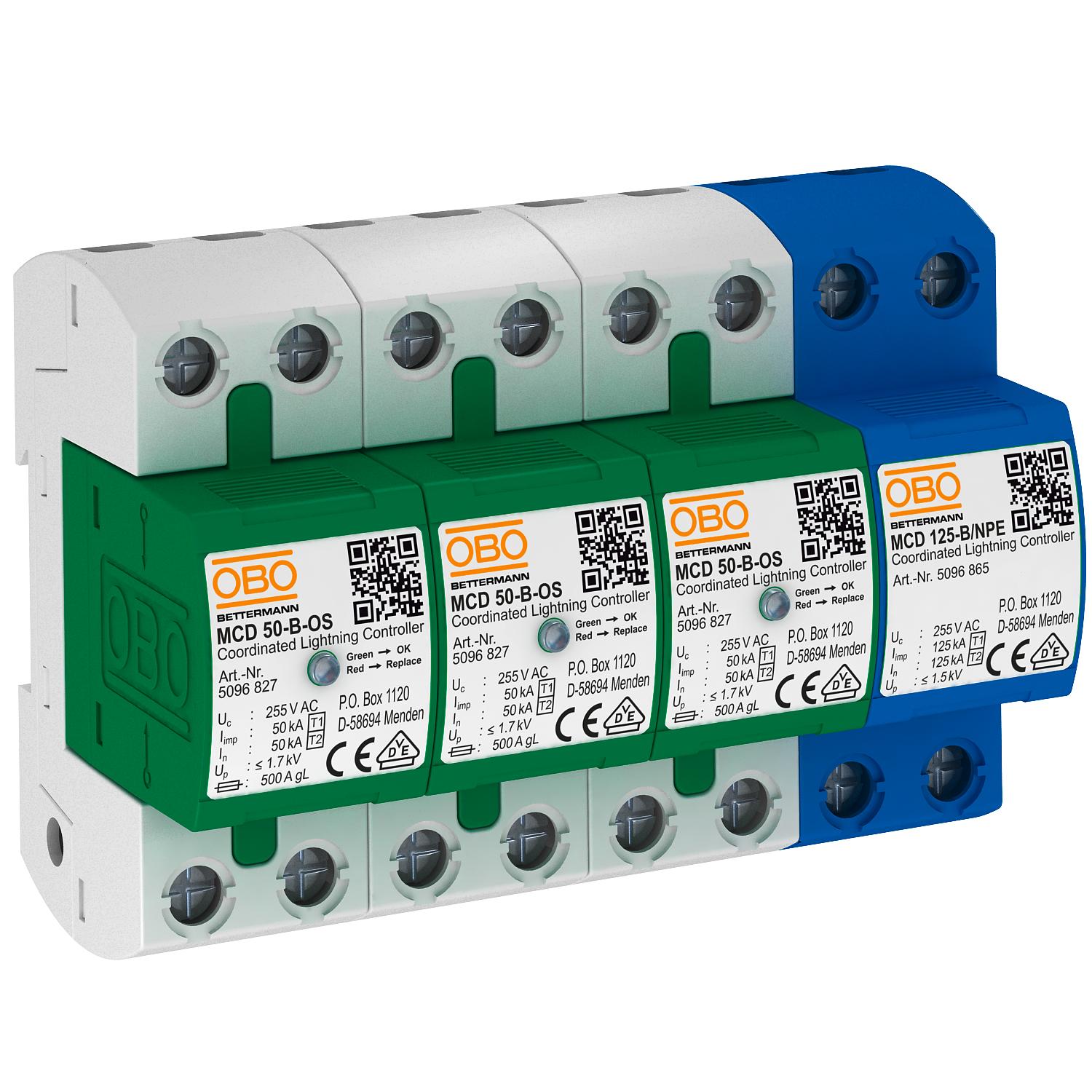

Kombinovaný svodič 3 pólový + NPE s indikací funkce
Výr. č. 5096836 | EAN 4012195288299
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2, 4pól., s optickou indikací funkce, pro použití v sítích TN-S a TT.
Kompletně sestaveno a připraveno k připojení. Sestává z:
3 x MCD 50-B-OS: Koordinovaný svodič bleskových proudů typ 1+2 EN 61643-11.
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typ 1+2 EN 61643-11 pro použití v systémech TN-S a TT.
Rozhraní 0 až 2 (LPZ) podle koncepce zóny ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.
• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 125 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Spotřeba energie <26 mW / pól
• Zapouzdřené, nevyfukující jiskřiště
Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.
-

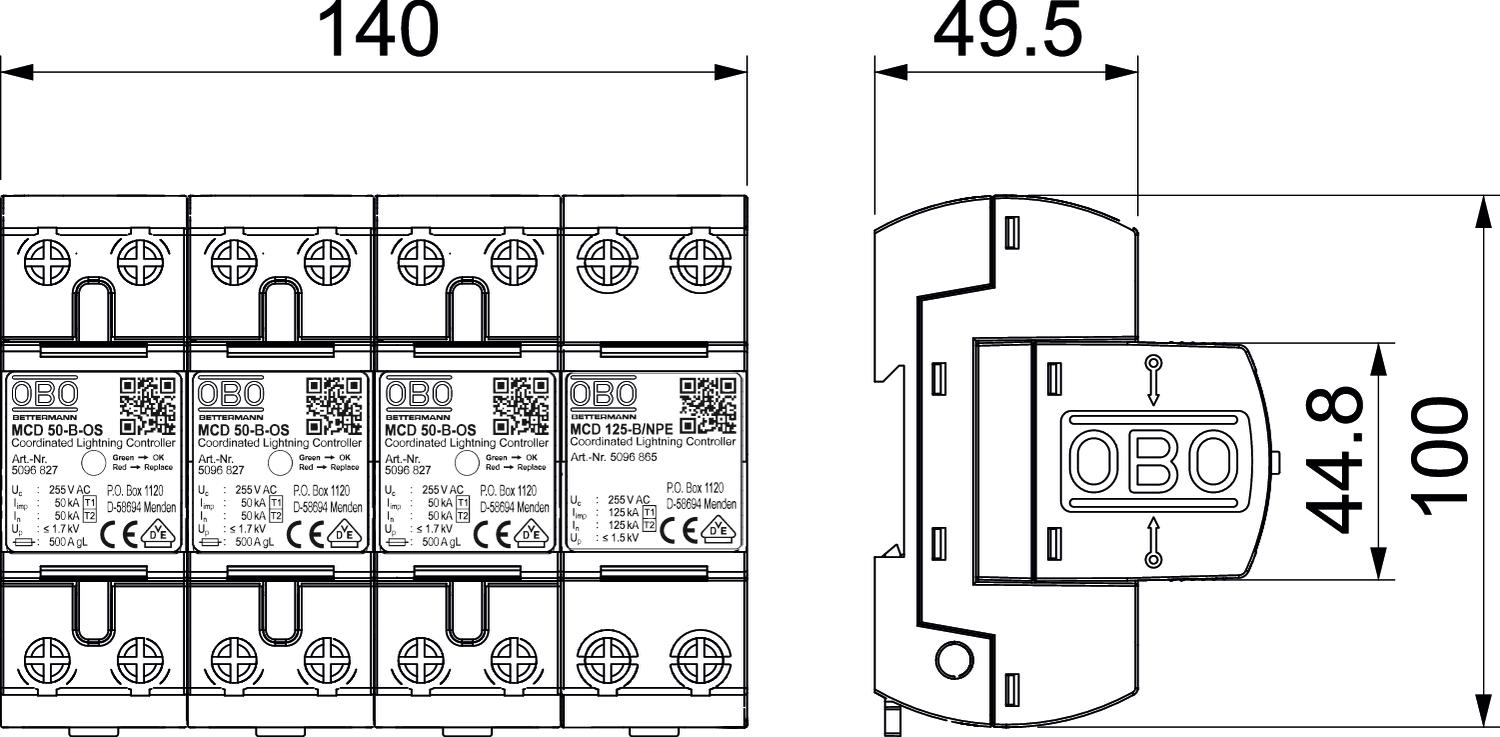

- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE Diaľková signalizácia nie Dĺžka 100 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Konfigurácia siete TN-S, TT Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 125 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie (N-PE) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 125 kA Rázový zvodový prúd (8/20) [celkový] 125 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 0,1 kA Signalizácie na prístroji optická Šírka 140 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3+1 pólový Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 50-B 3+1-OS / 5096836 , 0.32MB , pdfEÚ Vyhlásenie o zhode MCD 50-B 3+1-OS / 5096836 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 50-B 3+1-OS / 5096836 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 50-B 3+1-OS / 5096836 , 0.12MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov Značka schválenia VDE MCD-125 , 0.12MB , pdfSchválenie symbolov Súhlas s použitím značky VDE MCD-50 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
