Kombinovaný svodič 3 pólový + NPE
Výr. č. 5096879 | EAN 4012195077091
- Popis produktu
-

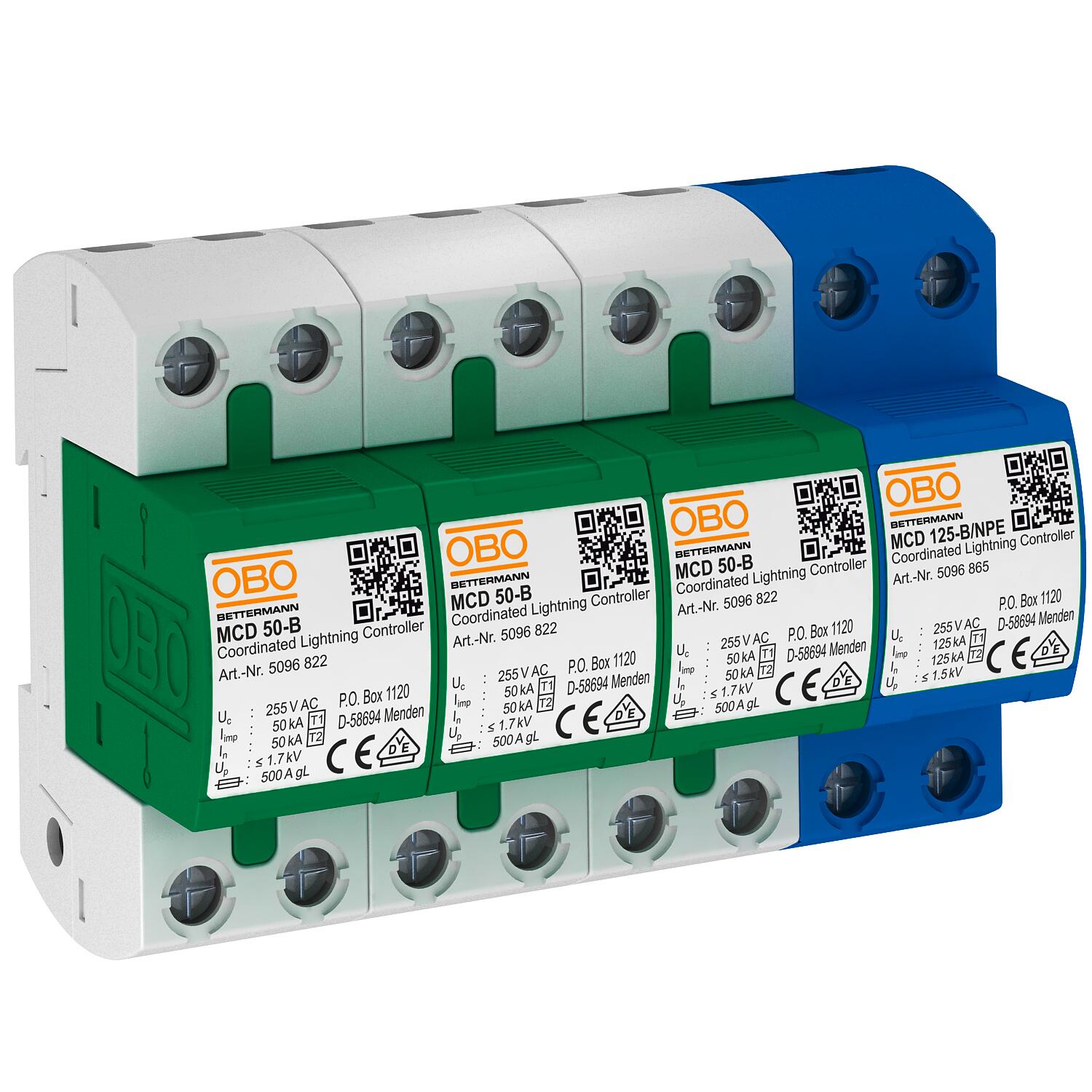

Popis produktuKombinovaný svodič typu 1 + 2, 4 pólový, pro použití v sítích TT a TN-S.

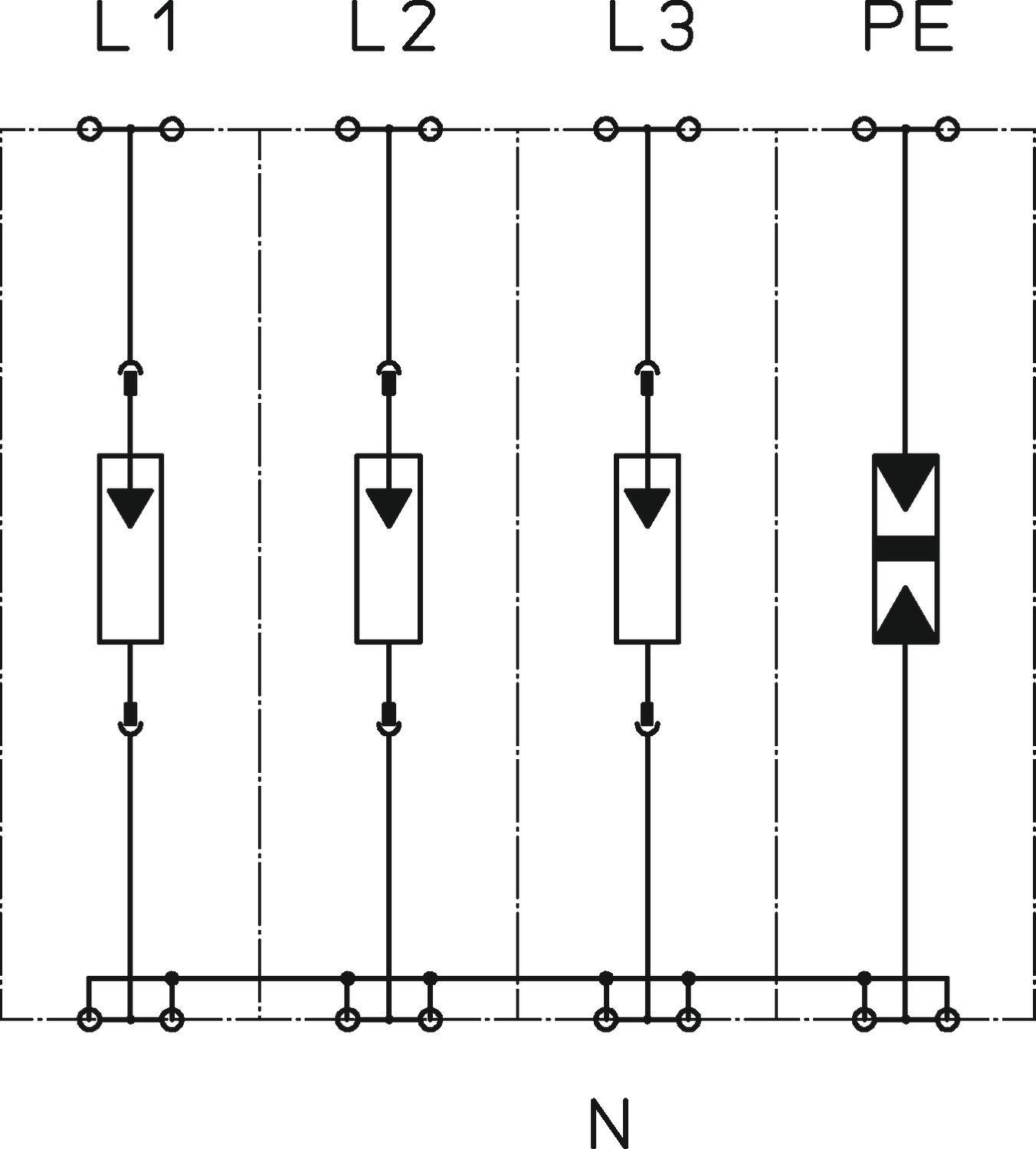

Kompletně smontováno a připraveno k připojení sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typ 1+2 dle EN 61643-11 a
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typ 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.
• Vyrovnání potenciálu v ochraně před bleskem podle ČSN EN 62305 (IEC 62305)
• Schopnost svodu bleskového proudu 50 kA (10/350) na pól a až 125 kA (10/350) celkově
• Úroveň ochrany <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předřazené jištění svodiče až 500 A gL/gG
• Zapouzdřené, nevyfukující jiskřiště
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.
-
- Technické údaje
-
Technické údaje

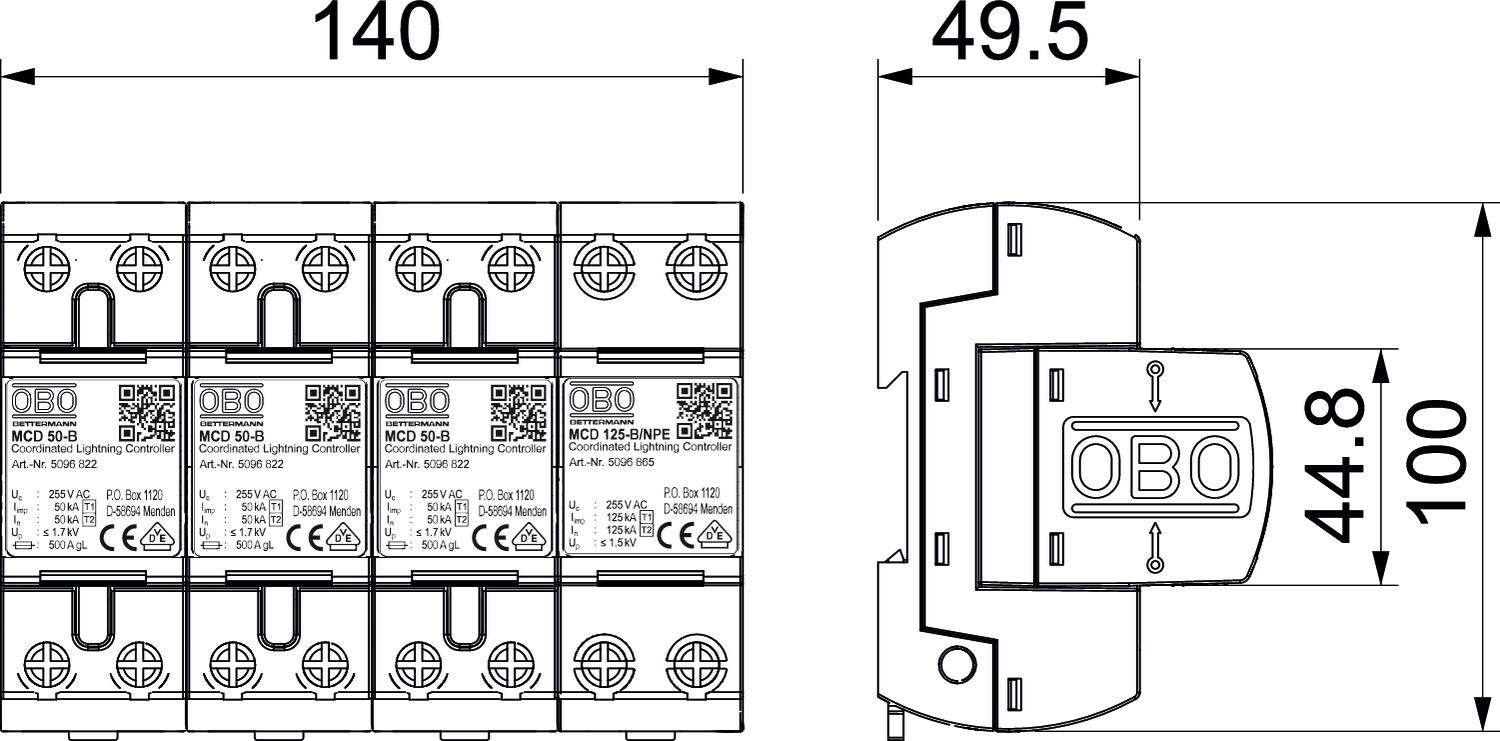

Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE Diaľková signalizácia nie Dĺžka 100 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Konfigurácia siete TN-S, TT Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 125 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie (N-PE) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 125 kA Rázový zvodový prúd (8/20) [celkový] 125 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 0,1 kA Signalizácie na prístroji žiadne Šírka 140 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3+NPE Výška 69 mm - Všetky typy
