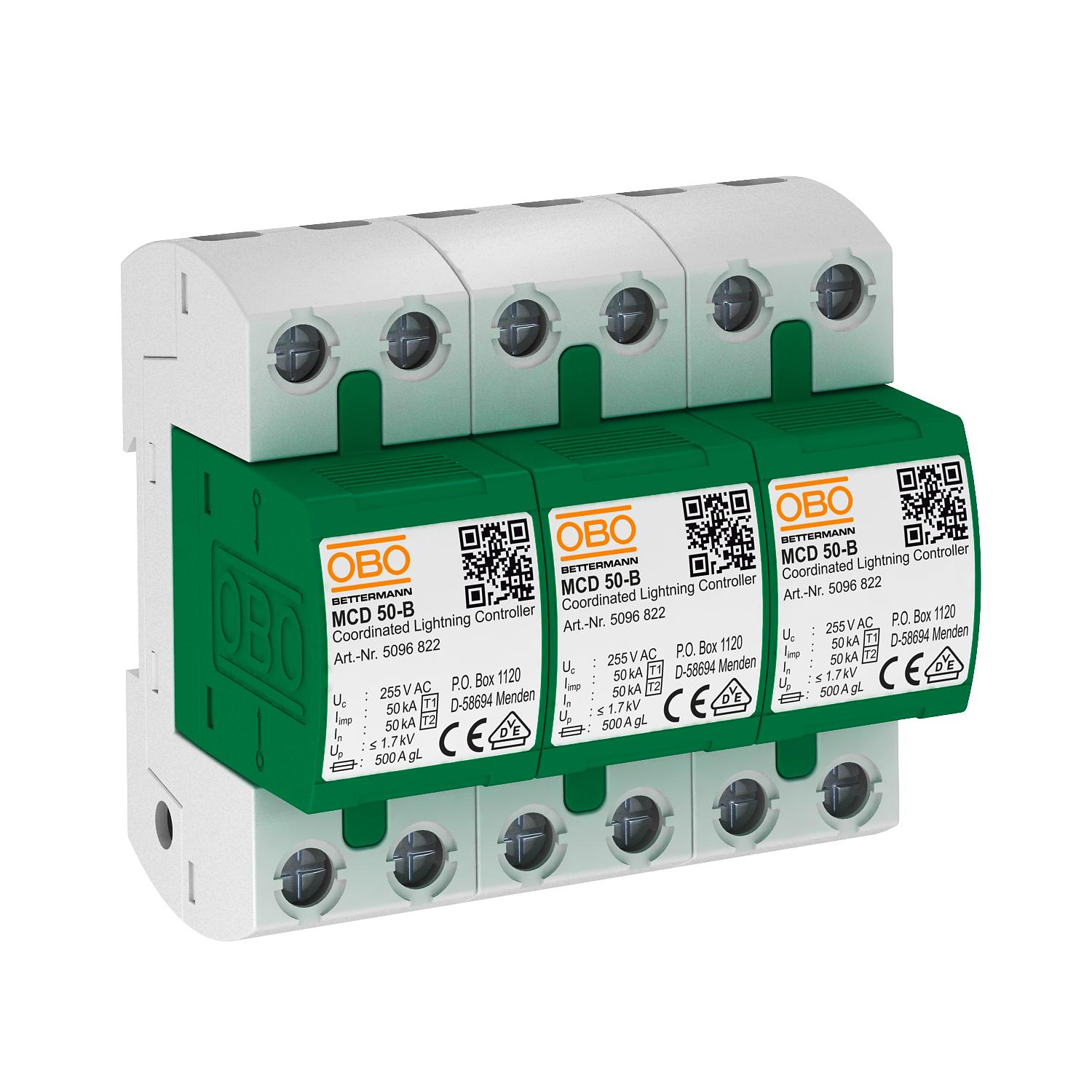

Kombinovaný svodič 3 pólový
Výr. č. 5096877 | EAN 4012195077077
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2, 3 pólový, pro použití v sítích TN-C.
Kompletně smontováno a připraveno k připojení, sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typ 1+2 EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.
• Vyrovnání potenciálu v ochraně před bleskem podle ČSN EN 62305 (IEC 62305)
• Schopnost svodu bleskového proudu 50 kA (10/350) na pól a až 150 kA (10/350) celkově
• Úroveň ochrany <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předřazené jištění svodiče až 500 A gL/gG
• Zapouzdřené, nevyfukující jiskřiště
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE Diaľková signalizácia nie Dĺžka 100 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Konfigurácia siete TN-C Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 3 Rázový prúd atmosférického výboja (10/350) [celkovo] 150 kA Rázový zvodový prúd (8/20) [celkový] 150 kA Rozmer 255V Signalizácie na prístroji žiadne Šírka 105 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3 pólový Výška 69 mm - Všetky typy
