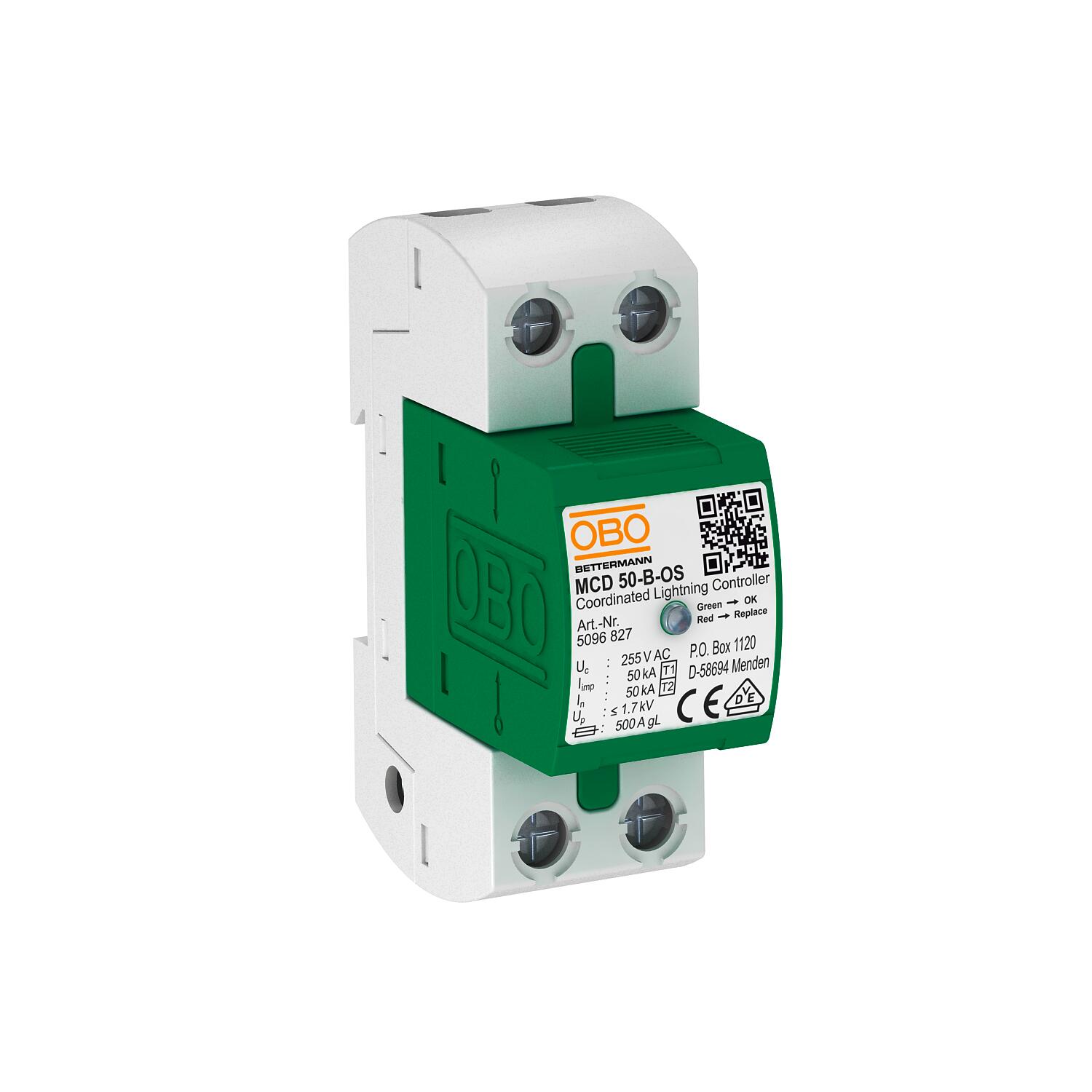

Kombinovaný svodič 1 pólový s indikací funkce
Výr. č. 5096852 | EAN 4012195051466
- Popis produktu
-
Popis produktuKombinovaný svodič typ 1+2, jednopólový, pro použití v sítích TN a TT:
MCD 50-B-OS: Koordinovaný svodič bleskových proudů typ 1+2 podle EN 61643-11 s optickým zobrazením funkčnosti. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.
• Svodová schopnost 50 kA (10/350 µs) na pól
• Příkon < 26 mW/pol
• Úroveň ochrany < 1,7 kV, umožňuje ochranu přístrojů
• Zhášení následného proudu sítě 10 kA
• Včetně krytek svorek pro identifikaci připojení
• Zapouzdřené, nevyfukující jiskřiště
• Lze použít ve standardních rozvodnicích
Použití: Kompaktní koncepty přepěťové ochrany a instalace v rozváděčích.
-

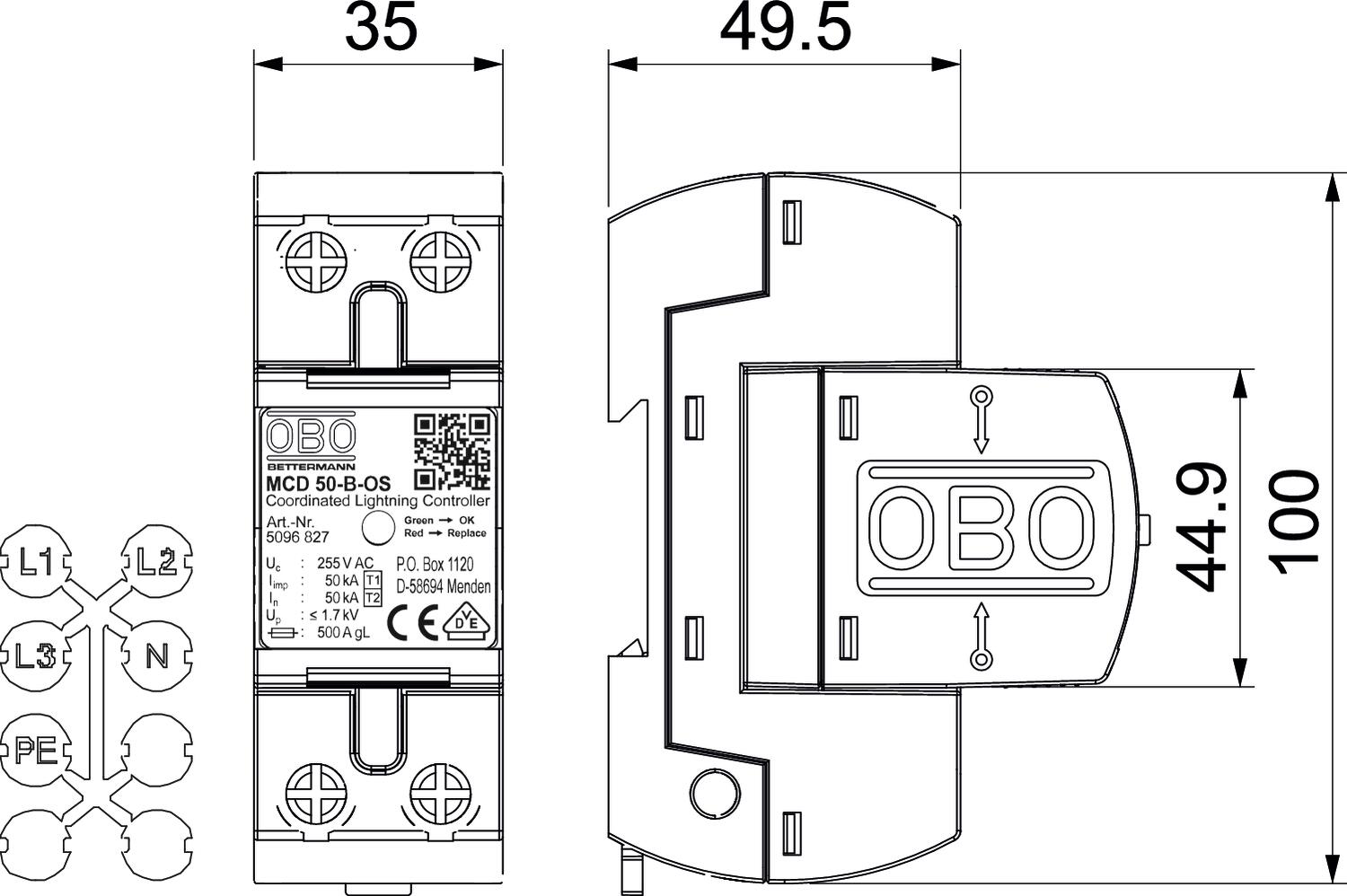

- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE Diaľková signalizácia nie Dĺžka 100 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Konfigurácia siete TN-S, TT Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 1 Rázový prúd atmosférického výboja (10/350) [celkovo] 50 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 255V Signalizácie na prístroji optická Šírka 35 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 1 pólový Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 50-B-OS / 5096852 , 0.23MB , pdfEÚ Vyhlásenie o zhode MCD 50-B-OS / 5096852 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 50-B-OS / 5096852 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 50-B-OS / 5096852 , 0.12MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov Súhlas s použitím značky VDE MCD-50 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfNávod na montáž Návod na montáž MCD 50-B , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
