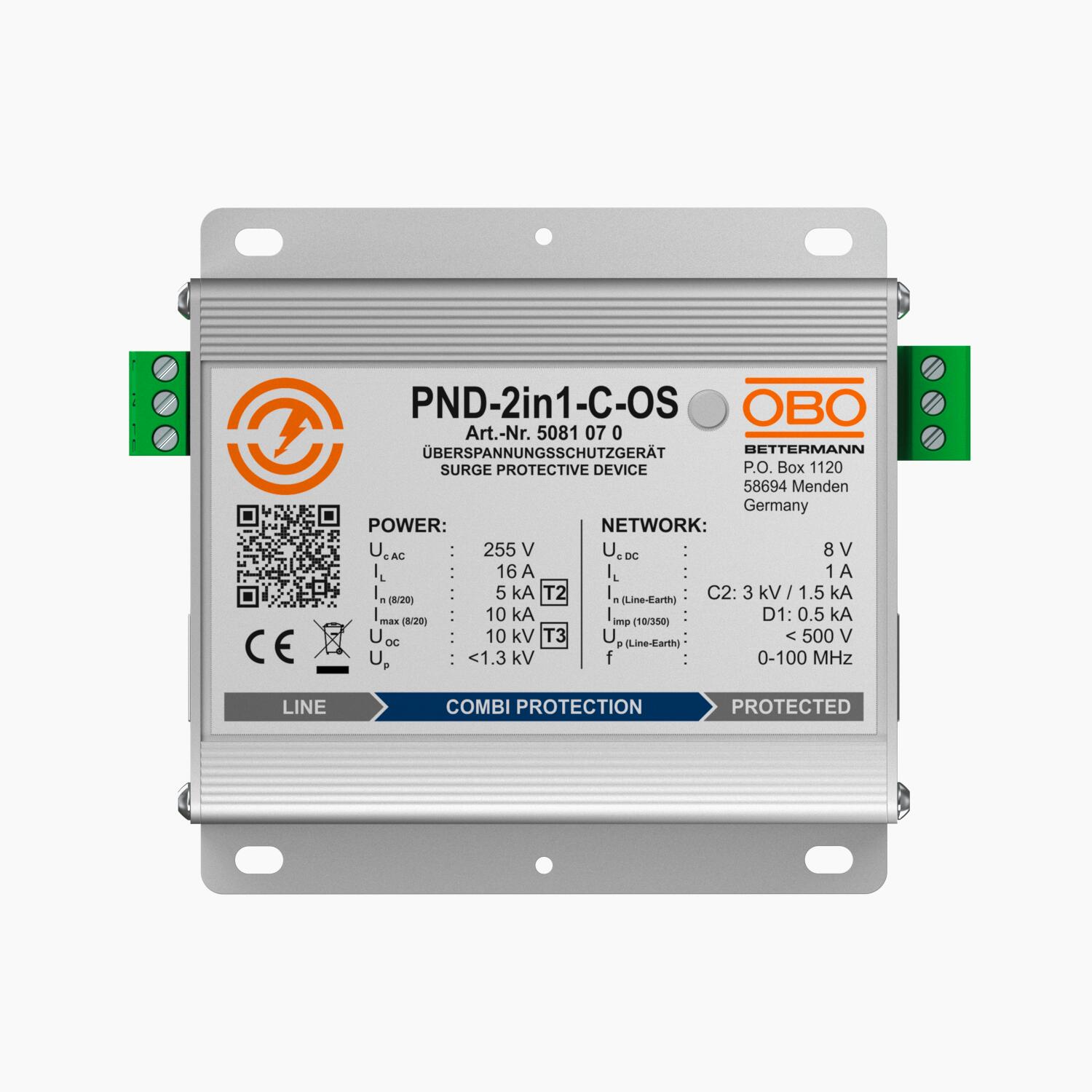

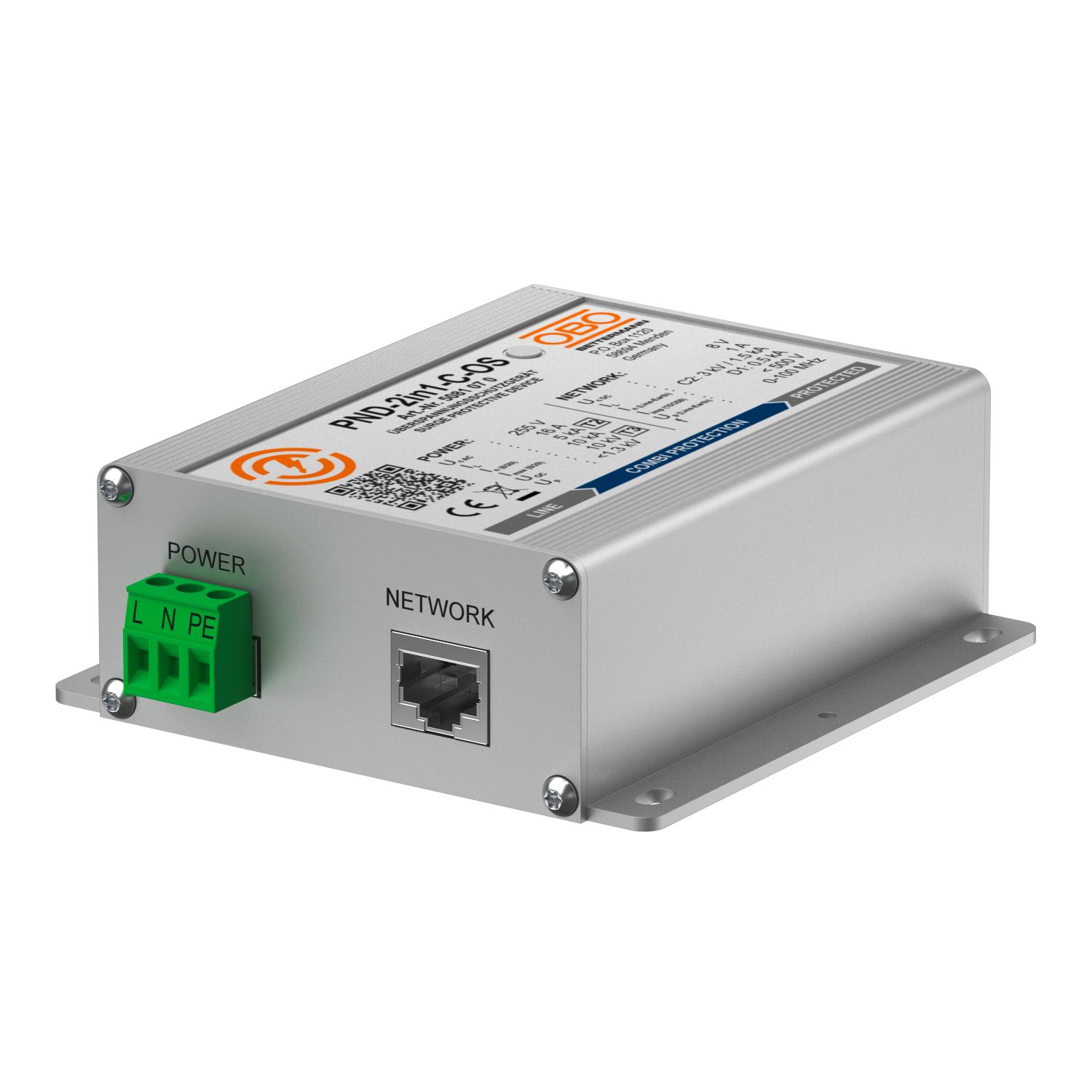

Kombinovaný ochranný prístroj 2v1 pre kamerové systémy CCTV

Výr. č. 5081070 | EAN 4012196676965

Výr. č. / Typ	5081070 / PND-2in1-C-OS

Najvyššie trvalé napätie DC	8 V

Zásuvný systém	RJ45 8(8)

Popis produktu

Popis produktu

Kombinovaný ochranný prístroj pre TV/kamerové systémy založené na internetovom protokole

• ochrana napájacieho a dátového rozhrania len jedným prístrojom
• v hliníkovom telese
• jednoduchá montáž pomocou prepojovacieho konektora

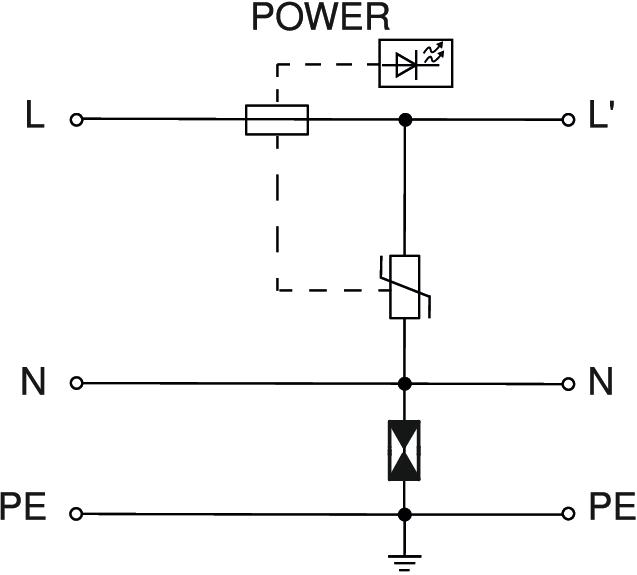

• dvojstupňové ochranné zapojenie
• 3-pólová prípojka pre napájacie rozhranie
• prípojka RJ45 pre dátové rozhranie
• s LED indikáciou prevádzkového stavu (OS)
• vrátane súpravy na upevnenie na montážnu lištu

Použitie: na ochranu systémov CCTV, videosignálov; (IP) kamier, resp. televízorov

Technické údaje

Rozmery

Dĺžka	122,5 mm
Hraničný kmitočet	100 MHz
Kategorie	Typ 1+2+3/D1+C2+C1
LPZ	1→3
Maximálny nárazový prúd zvodu (8/20 μs)	10 kA
Menovitý nárazový prúd zvodu (8/20 µs)	5 kA
Menovitý zaťažovací prúd	16 A
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie AC	5,65 V
Najvyššie trvalé napätie DC	8 V
Ochranná úroveň	<1,3 kV
Ochranná úroveň žila – zem	<450 V
Ochranná úroveň žila – žila	<40 V
Odolnosť proti rázovému prúdu žila – zem	C2: 3 kV / 1,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 0,3 kV / 0,15 kA (8/20µs)

Pripojenie tienenia	áno
Rozmer	230V
Šírka	100 mm
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-1	trieda I+II
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
SPD podľa STN EN 61643-11	Typ 2+3
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-20 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Pripojovací kábel/montážna lišta
Výška	37,1 mm
Zásuvný systém	RJ45 8(8)
