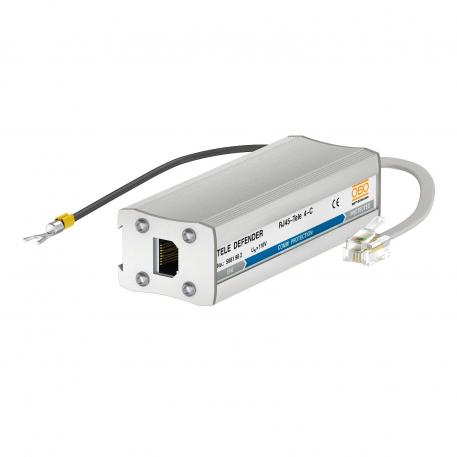

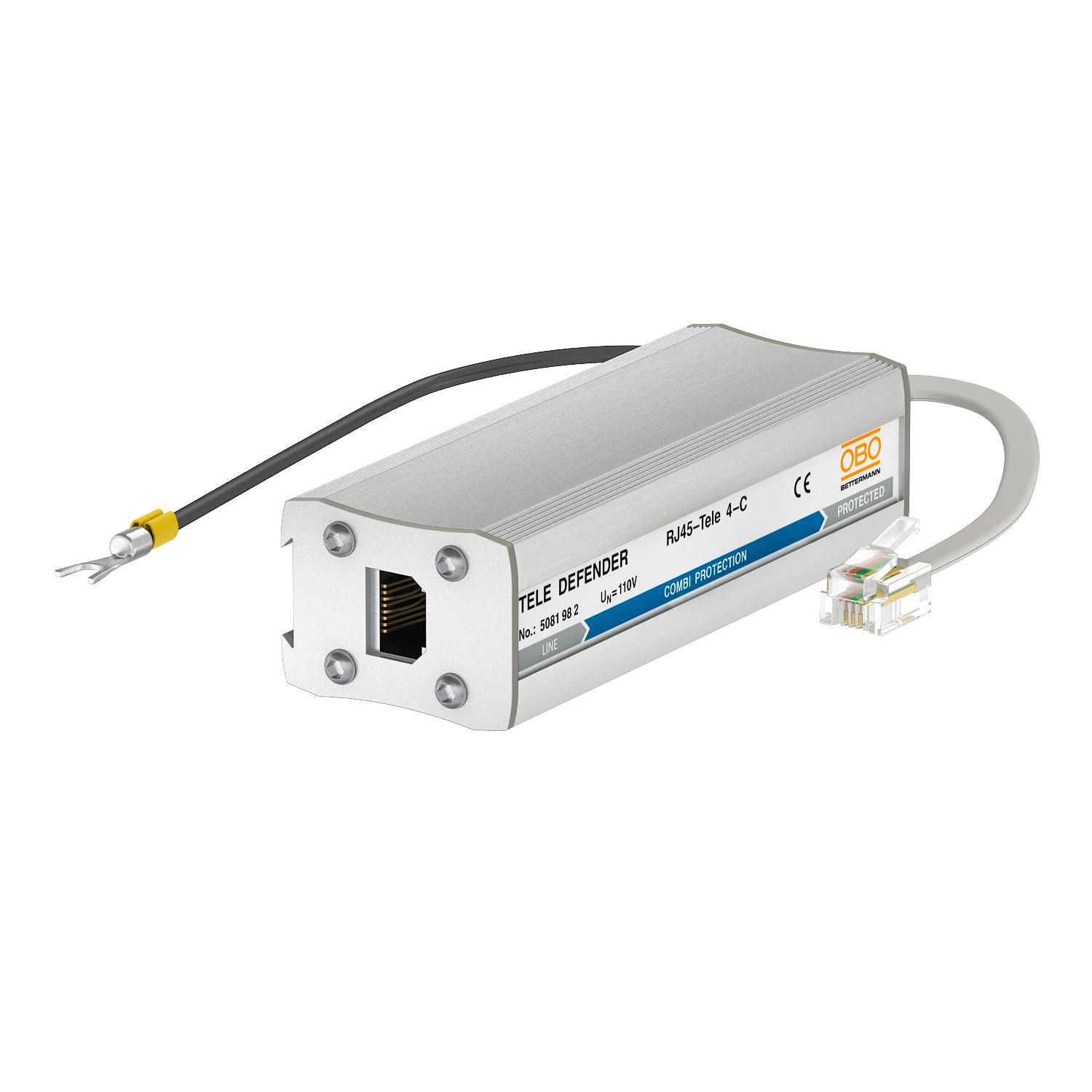

Kombinovaný ochranný přístroj TELE 4-C pro ISDN RJ-45 4 | Kombinovaná ochrana, 4 žíly | 120 | 170 | RJ45

Kombinovaný ochranný přístroj TELE 4-C pro ISDN RJ-45

Výr. č. 5081982 | EAN 4012196415670

Výr. č. / Typ

Počet pólov	4

Vyhotovenie

Najvyššie trvalé napätie AC	120 V

Najvyššie trvalé napätie DC	170 V

Zásuvný systém	RJ45

Popis produktu

Popis produktu

Přístroj pro ochranu datových vedení v analogových telekomunikačních systémech

• V hliníkovém pouzdře

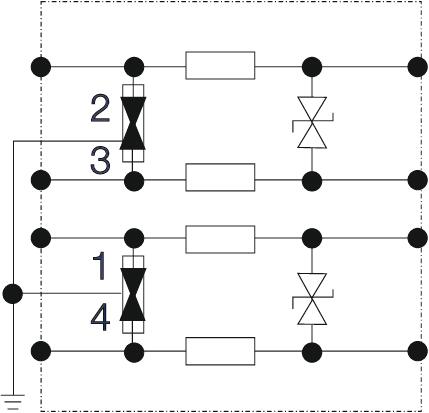

• S dvojstupňovým ochranným obvodem
• Jednoduchá montáž
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-11, resp. RJ-45
• Optimalizovaná šířka pásma pro TK systémy
• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)

Použití: pro analogové telekomunikační systémy
• V hliníkovém pouzdře
• Jednoduchá montáž na profilovou lištu nebo na koncové zařízení
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-11
• Optimalizovaná šířka pásma pro TK systémy

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	1,5 kA
Celkový zvodový prúd (8/20)	4 kA
Druh vedenia pre prepäťové ochrany	Telekomunikačné vedenie
Hraničný kmitočet	12 MHz
Izolačný odpor	> 34 MΩ
Kapacita (žila-zem)	<20 pF
Kapacita (žila-žila)	<500 pF
Kategorie	Typ 1+2+3/D1+C2+C1
LPZ	0→3
Menovitý zaťažovací prúd AC	0,2 A
Menovitý zaťažovací prúd DC	0,3 A
Najvyššie trvalé napätie AC	120 V
Najvyššie trvalé napätie DC	170 V
Ochranná úroveň žila – zem	<600 V
Ochranná úroveň žila – zem pri 1 kV/µs (C3)	<245
Ochranná úroveň žila – žila	<300 V

Odolnosť proti rázovému prúdu žila – zem	C2: 2 kV / 1 kA (8/20)
Odolnosť proti rázovému prúdu žila – žila	C1: 1 kV / 0,5 kA (8/20)
Počet pólov	4
Rozmer	170V
Sériový odpor jednotlivých žíl	8,2 Ω ± 10 %
Signalizácie na prístroji	bez
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP40
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Prípojné vedenie
Vložené tienenie (Insertion loss)	≤3 dB
Vyhotovenie	Kombinovaná ochrana, 4 žíly
Zásuvný systém	RJ45
