Kombinovaná ochrana pro dvoužilové systémy s vf aplikacemi 5 V 2 | 4 | 6 | Svorka

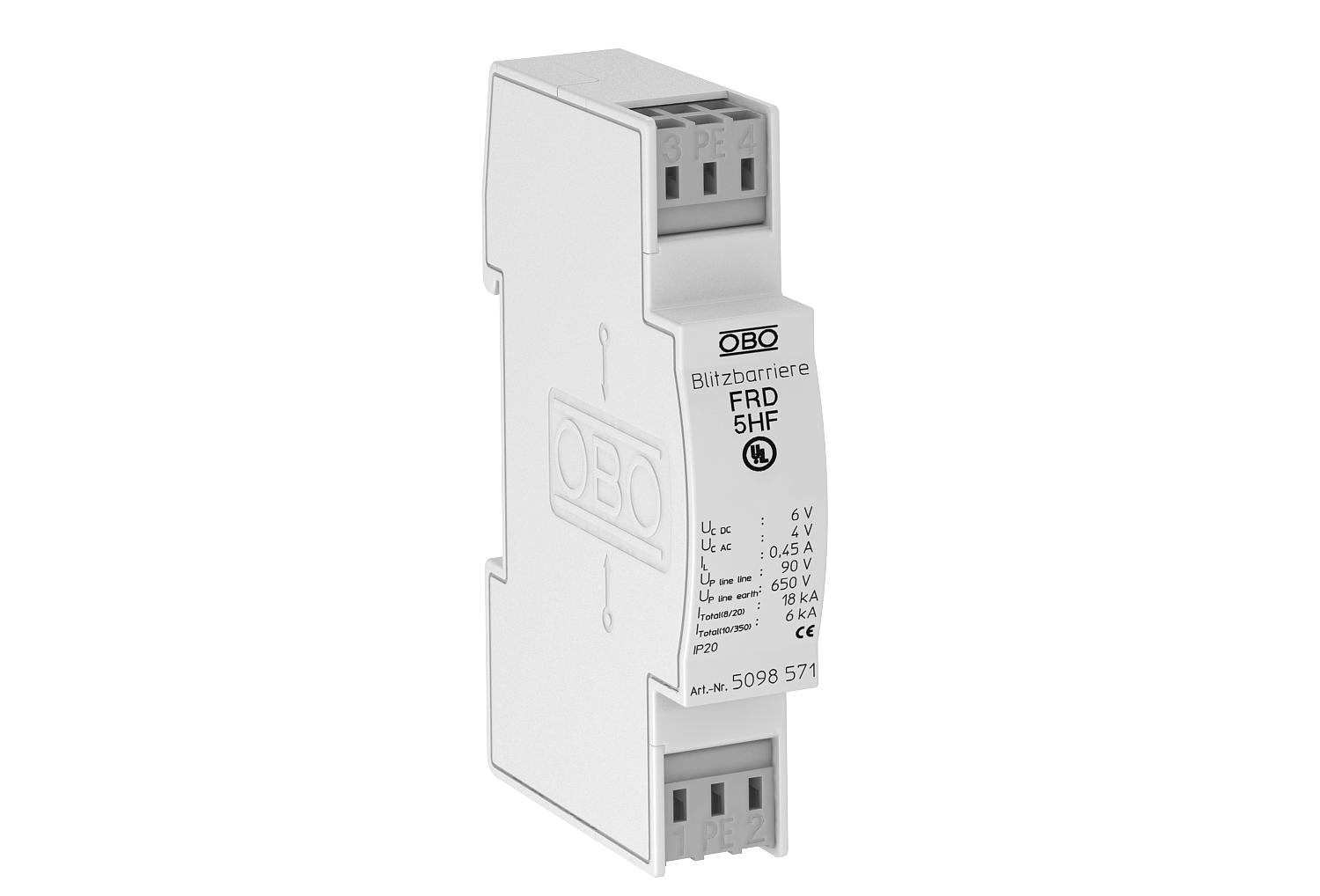

Kombinovaná ochrana pro dvoužilové systémy s vf aplikacemi 5 V

Výr. č. 5098571 | EAN 4012195578345

Výr. č. / Typ

Počet pólov	2

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice.

• Základní, střední a jemná ochrana

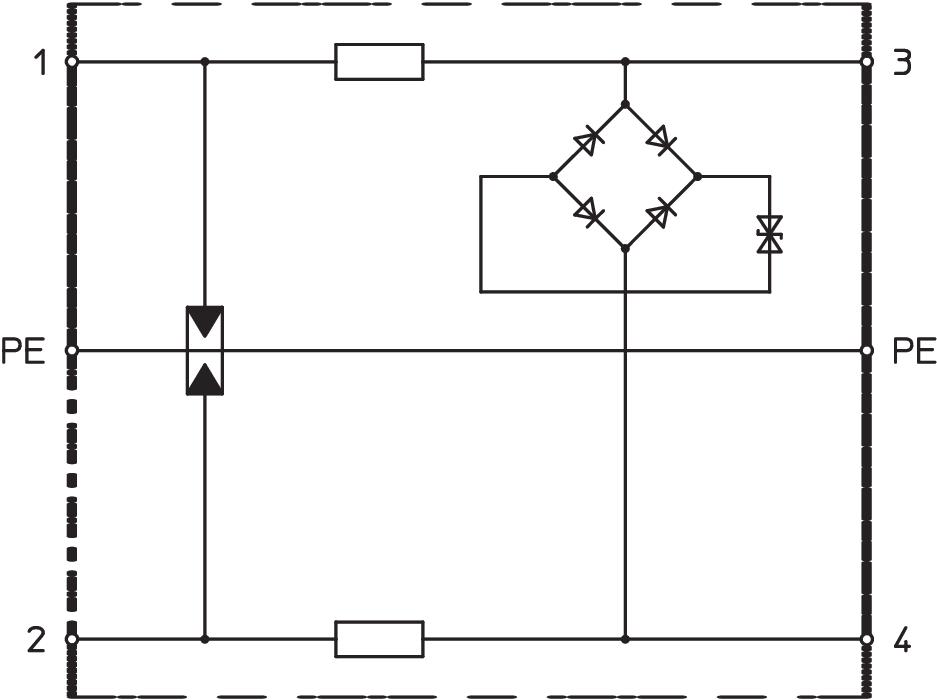

• Dvojstupňový ochranný obvod s vysokou schopností svodu bleskových proudů

• Vysoký přenosový kmitočet až 100 MHz

• Univerzální pro všechny sběrnicové systémy (například Profibus)

• Bezšroubové připojovací svorky zaručují snadnou montáž

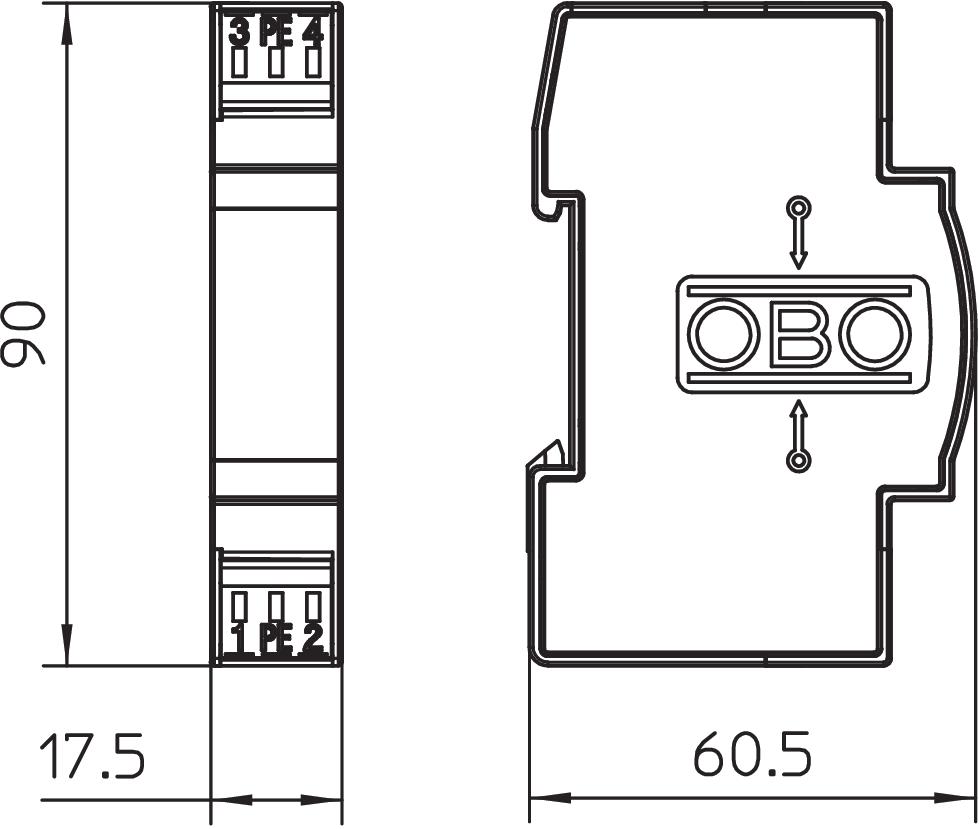

• Prostorově úsporný rozměr s modulem 17,5 mm

Použití: Univerzální použití na profilových lištách 35 mm v běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 6 kA
Celkový zvodový prúd (8/20)	18 kA
Certifikáty	UL
Hraničný kmitočet	100 MHz
Impulzný prúd	3 kA
Izolačný odpor	>10 MΩ
Kapacita (žila-zem)	<40 pF
Kapacita (žila-žila)	<40 pF
Kategorie	Typ 1+2+3/D1+C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	0→3
Menovité napätie	5 V
Menovitý nárazový prúd zvodu (8/20 µs)	9 kA
Menovitý zaťažovací prúd AC	0,32 A
Menovitý zaťažovací prúd DC	0,45 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	4 V
Najvyššie trvalé napätie DC	6 V
Ochranná úroveň žila – zem	<650 V
Ochranná úroveň žila – žila	<90 V
Odolnosť proti rázovému prúdu žila – zem	C2: 18 kV / 9 kA (8/20µs)

Odolnosť proti rázovému prúdu žila – žila	C2: 18 kV / 9 kA (8/20µs)
Počet pólov	2
Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	nie
Rozmer	5V AC
Rozstup TE (17,5 mm)	1
Sériový odpor jednotlivých žíl	2,2 Ω ± 10 %
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Svorka
Vložené tienenie (Insertion loss)	≤3 dB
Zásuvný systém	Svorka
