Koaxiální ochranný přístroj pro přípojku SMA: zásuvka/zásuvka 1 | 130 | 185 | SMA

Koaxiální ochranný přístroj pro přípojku SMA: zásuvka/zásuvka

Výr. č. 5093277 | EAN 4012195867050

Výr. č. / Typ	5093277 / DS-SMA W/W

Počet pólov	1

Najvyššie trvalé napätie AC	130 V

Najvyššie trvalé napätie DC	185 V

Zásuvný systém	SMA

Popis produktu

Popis produktu

Koaxiální přístroje k ochraně datových vedení

• Vysoká zatížitelnost impulzními proudy 2× 2,5 kA (10/350)
• Snadná montáž (zásuvkový adaptér), m = zástrčka, w = zásuvka
• Optimální přenosové vlastnosti
• 5letá záruka
• S konektorem SMA

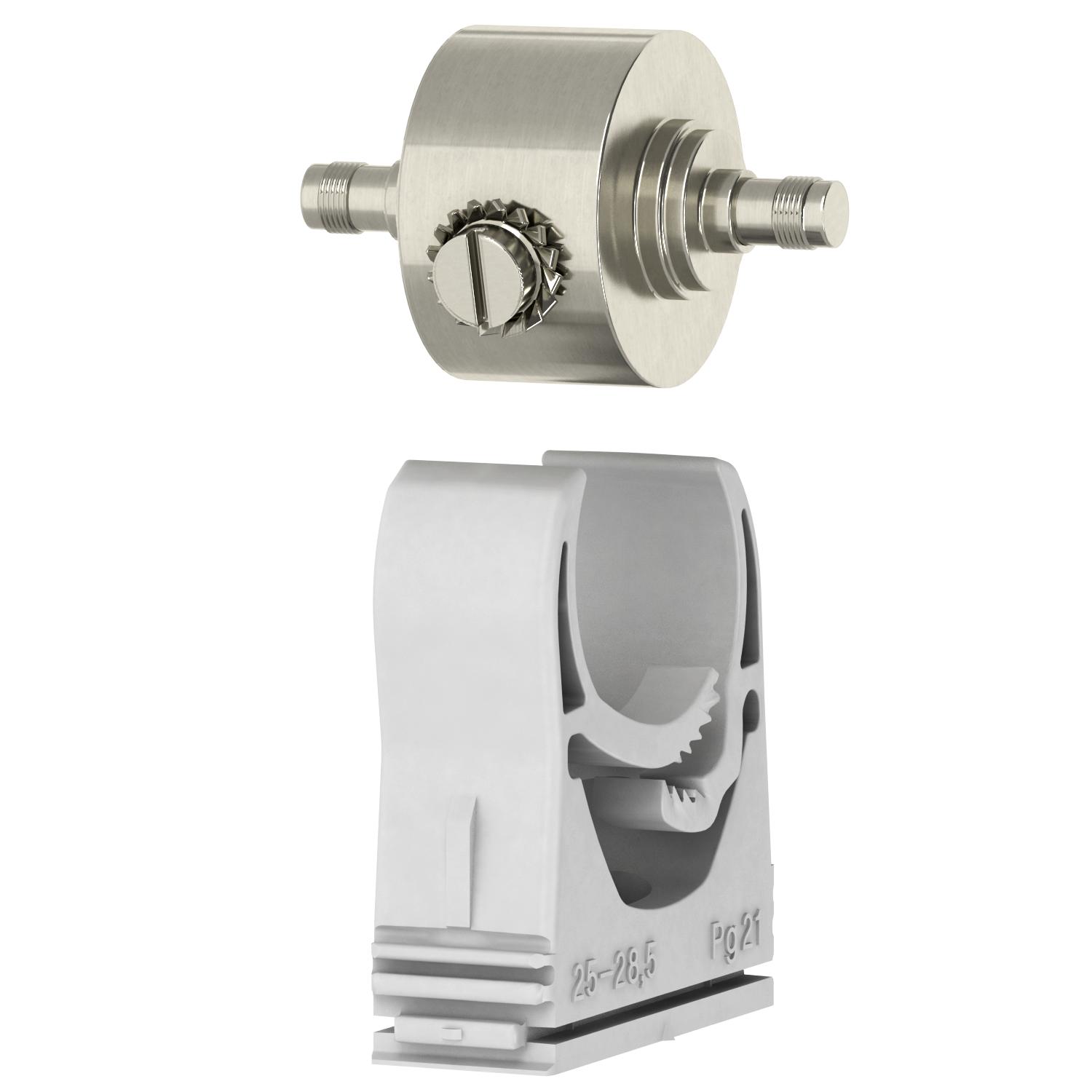

• Včetně příchytky OBO Multi-Quick 25-28 pro snadnou instalaci
• Technika 50Ω

Použití: Rádiová a datová technika s konektory SMA

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	5 kA
Celkový zvodový prúd (8/20)	10 kA
Druh vedenia pre prepäťové ochrany	Dátové vedenie COAX
Hraničný kmitočet	3700 MHz
Impulzný prúd	2,5 kA
Izolačný odpor	>1 GΩ
Kapacita (žila-zem)	<10 pF
Kapacita (žila-žila)	<10 pF
Kategorie	Typ 1+2/D1+C2
Kontakt diaľkovej signalizácie	nie
LPZ	0→2
Menovitý zaťažovací prúd AC	7 A
Menovitý zaťažovací prúd DC	10 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	130 V
Najvyššie trvalé napätie DC	185 V
Ochranná úroveň	<800 V
Ochranná úroveň žila – zem	<800 V

Ochranná úroveň žila – žila	<800 V
Odolnosť proti rázovému prúdu žila – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C2: 10 kV / 5 kA (8/20µs)
Počet pólov	1
Pripojenie tienenia	áno
Rozmer	130V
Signalizácie na prístroji	žiadne
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
Spätný útlm	≥14 dB
SPD podľa IEC 61643-21	Trieda I+II/D1+C2
Stupeň krytia	IP40
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	priamy
Vlnový odpor	50 Ω
Vložené tienenie (Insertion loss)	≤0,2 dB
Zásuvný systém	SMA
