- Popis produktu
-

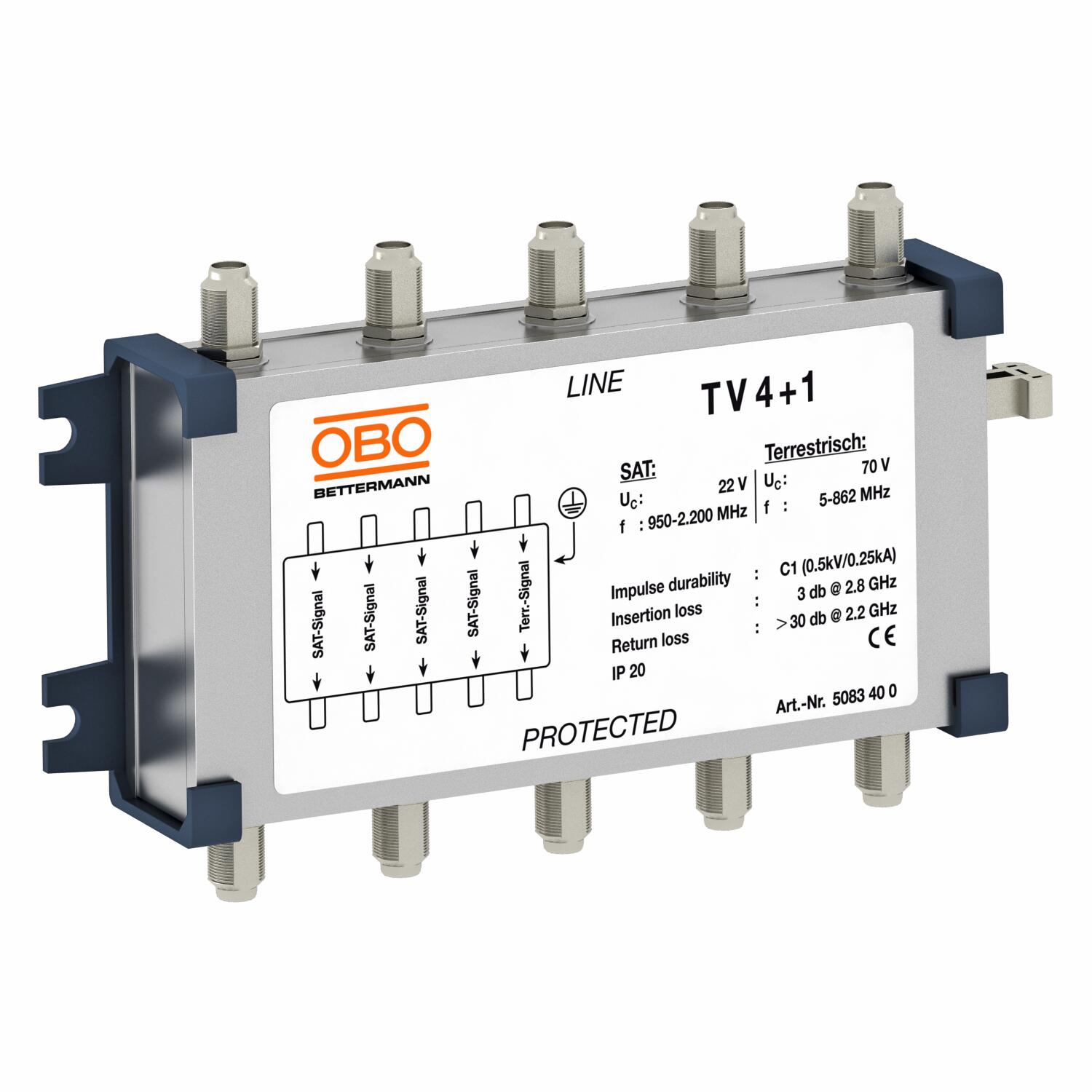

Popis produktuKoaxiální ochrana datových vedení pro televizní přijímací zařízení
• Ochrana až čtyř satelitních vedení
• Ochrana jednoho terestrického vedení, např. DVB-T
• Jednoduchá montáž pomocí šroubů a držáku
• S konektorem F
• Optimální přenosové vlastnosti při impedanci 75 Ohm
Použití: Ochrana televizních a satelitních zařízení, multiswitchů, radiových přijímačů i přijímačů DVB-T
-
- Technické údaje
-
Technické údaje
Čas odozvy <1 ns Celkový zvodový prúd (10/350) 5 kA Celkový zvodový prúd (8/20) 0,5 kA Druh vedenia pre prepäťové ochrany Dátové vedenie COAX Hraničný kmitočet 2800 MHz Impulzný prúd 2,5 kA Impulzný prúd | Teresterický vstup 1 Izolačný odpor >1 GΩ Kapacita (žila-zem) <500 pF Kapacita (žila-žila) <500 pF Kategorie Typ 2+3/C2+C1 Kontakt diaľkovej signalizácie nie LPZ 1→3 Menovitý rázový zvodový prúd | Vstupy SAT 300 A Menovitý zaťažovací prúd AC 1,4 A Menovitý zaťažovací prúd DC 2 A Monitorovanie zvodiča nie Najvyššie trvalé napätie AC 130 V Najvyššie trvalé napätie DC 185 V Najvyššie trvalé napätie Uc | Teresterický vstup 70 V Najvyššie trvalé napätie Uc | vstupy SAT 22 V Ochranná úroveň <800 V Ochranná úroveň žila – zem <800 V Ochranná úroveň žila – žila <800 V Ochranná úroveň | terestrický vstup pri In <500 V Ochranná úroveň | vstupy SAT pri In <45 V Odolnosť proti rázovému prúdu žila – zem C2: 10 kV / 5 kA (8/20µs) Odolnosť proti rázovému prúdu žila – žila C2: 10 kV / 5 kA (8/20µs) Počet pólov 5 Pripojenie tienenia áno Rozmer 70V Signalizácie na prístroji žiadne Skúšané pre prostredie s nebezpečenstvom výbuchu nie Skúšobná norma IEC 61643-21 Spätný útlm >30 dB SPD podľa IEC 61643-21 Trieda II+III/C2+C1 Stupeň krytia IP10 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Tienenie priamy Uzemnenie prostredníctvom: Prípojné vedenie Vlnový odpor 75 Ω Vložené tienenie (Insertion loss) ≤3 dB Vyhotovenie Jemná ochrana Zásuvný systém F - Všetky typy
- Na stiahnutie
-
List technických údajov TV 4+1 / 5083400 , 0.22MB , pdfEÚ Vyhlásenie o zhode TV 4+1 / 5083400 , 0.15MB , pdfREACH Vyhlásenie o zhode TV 4+1 / 5083400 , 0.12MB , pdfRoHS Vyhlásenie o zhode TV 4+1 / 5083400 , 0.12MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfTechnická informácia Tehničke informacije za TV 4+1 zaštitni uređaj , 2.00MB , pdf
