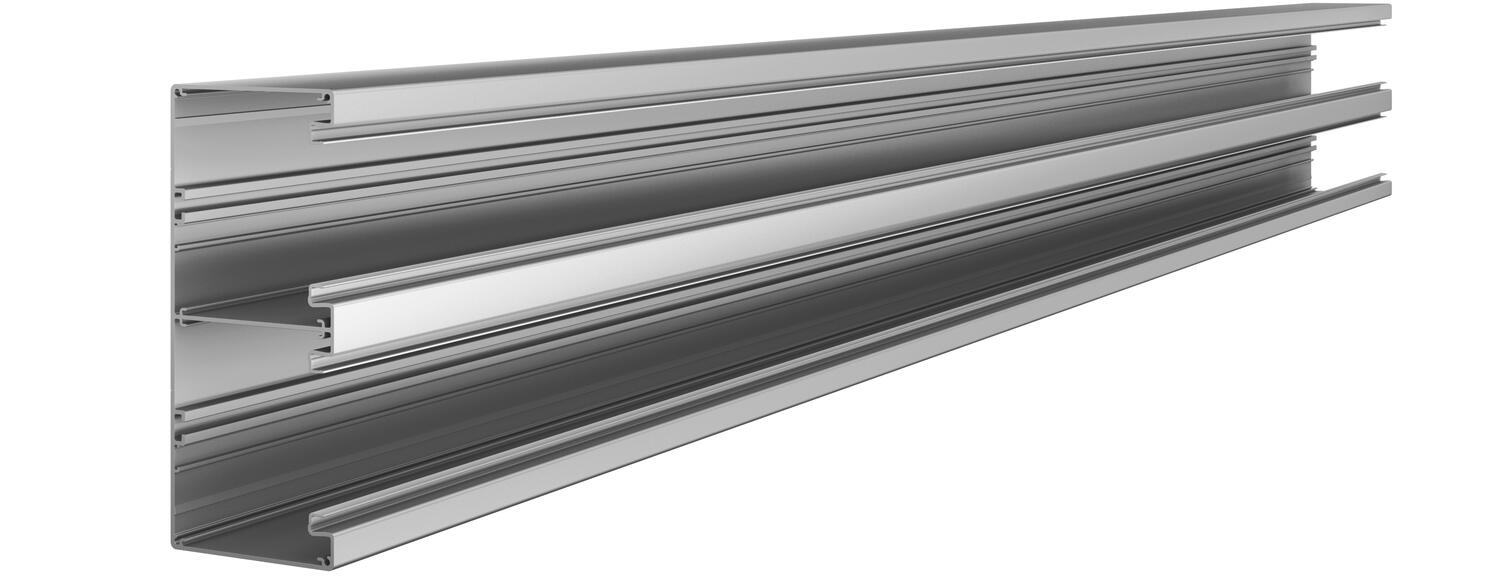

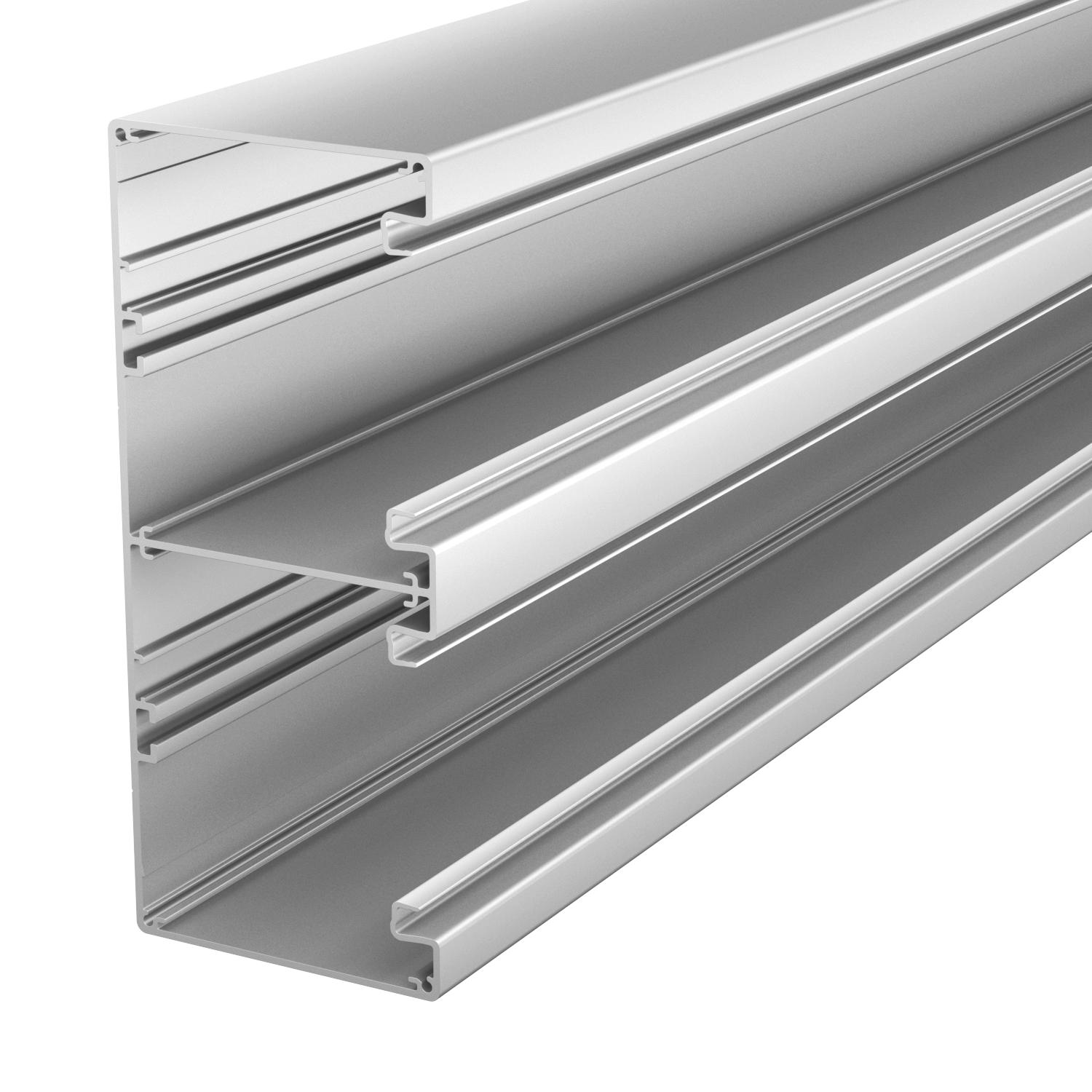

Kanál pro vestavbu přístrojů Rapid 80, symetrický, dvojitý, šířka kanálu 210, výška kanálu 90 2000

Kanál pro vestavbu přístrojů Rapid 80, symetrický, dvojitý, šířka kanálu 210, výška kanálu 90

Výr. č. 6279603 | EAN 4012195769507

Výr. č. / Typ	6279603 / GA-D90210EL

Dĺžka	2000 mm

Popis produktu

Popis produktu

Kanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	48,7149 kg CO₂e / 1 meter
Dierovanie dna	bez děrování dna
Dĺžka	2000 mm
Farba	hliníková
Horný diel dodaný	nie
Kanálová spojka	nie
Konštrukcia pravouhlá	áno
Materiál	Hliník
Montážne dierovanie na dne	nie
Ochranná fólia	áno
Počet horných dielov	2
Počet zásuvných deliacich stien	2
Povrch	eloxovaný

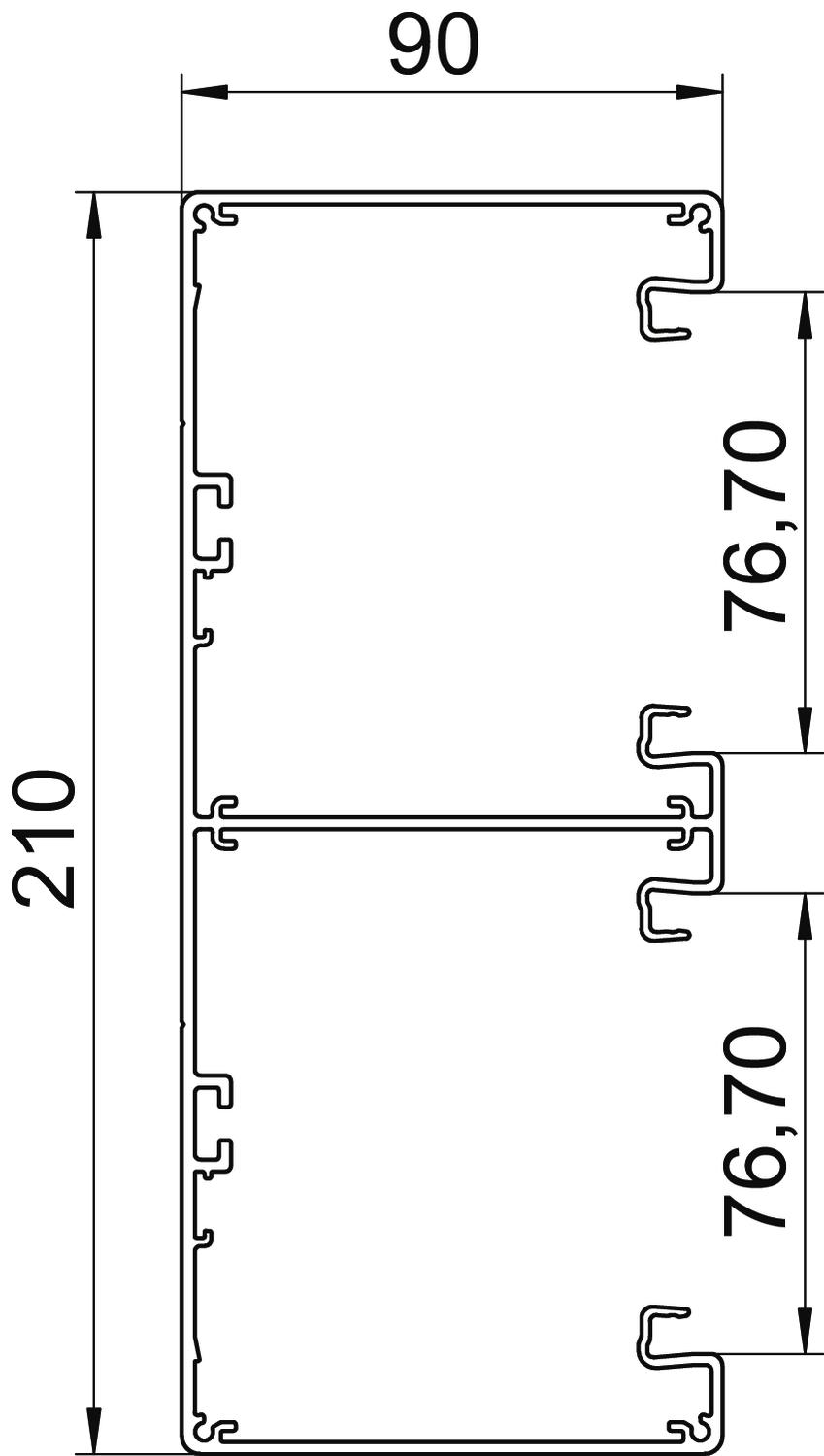

Rozmer	90x210x2000
Šírka	210 mm
Šírka horného dielca	76,5 mm
Šírka horného dielu 2	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Symetricky	áno
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-25 °C
Úžitkový prierez	14688 mm²
Vyhotovenie zadná stena (vnútorná strana)	priebežný profil C
Výška	90 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
GA-D90210EL	2000 mm	6279603	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus

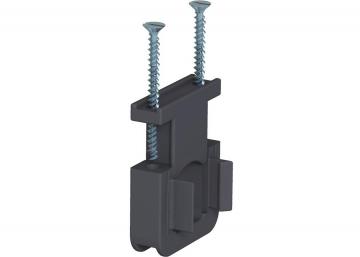

Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus

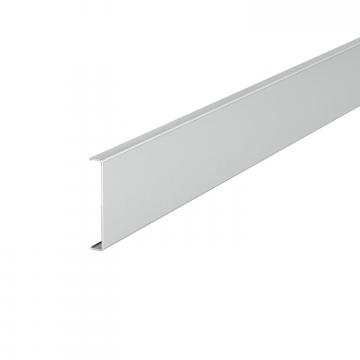

Vrchní díl kanálu z hliníku	GA-OTEL	6279723	m	2 m

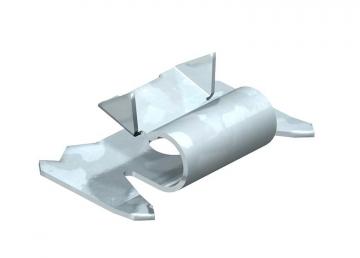

Zaisťovacie spony	RKV3V	6288700	Kus	20 Kus

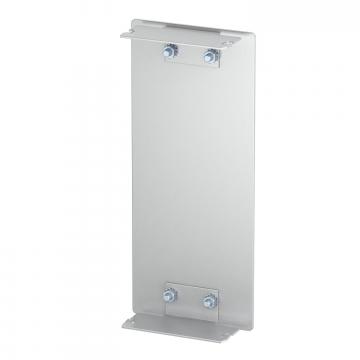

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-90210	GA-E90210EL	6279673	Kus	1 Kus

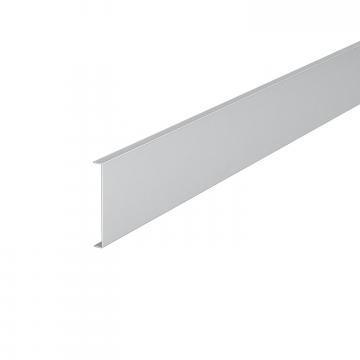

Přepážka GA-TW90	GA-TW90	6279714	m	2 m

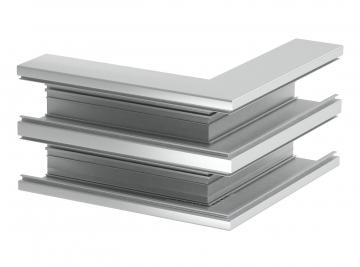

Vnější roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210	GA-DA90210EL	6279613	Kus	1 Kus
Vrchní díl vnějšího rohu z hliníku	GA-OTAEL	6279727	Kus	1 Kus

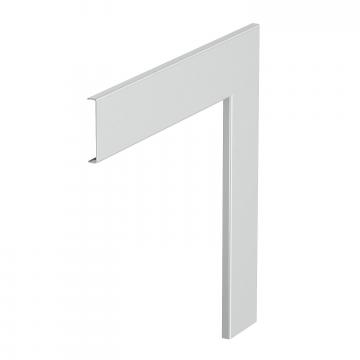

Vrchní díl plochého rohu, hliník	GA-OTFEL	6279736	Kus	1 Kus

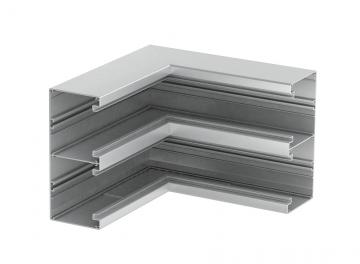

Vnitřní roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210	GA-DI90210EL	6279643	Kus	1 Kus
Díl T, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210	GA-DT90210EL	6279663	Kus	1 Kus

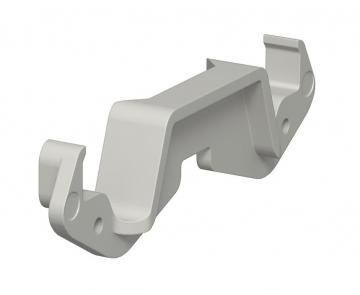

Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
