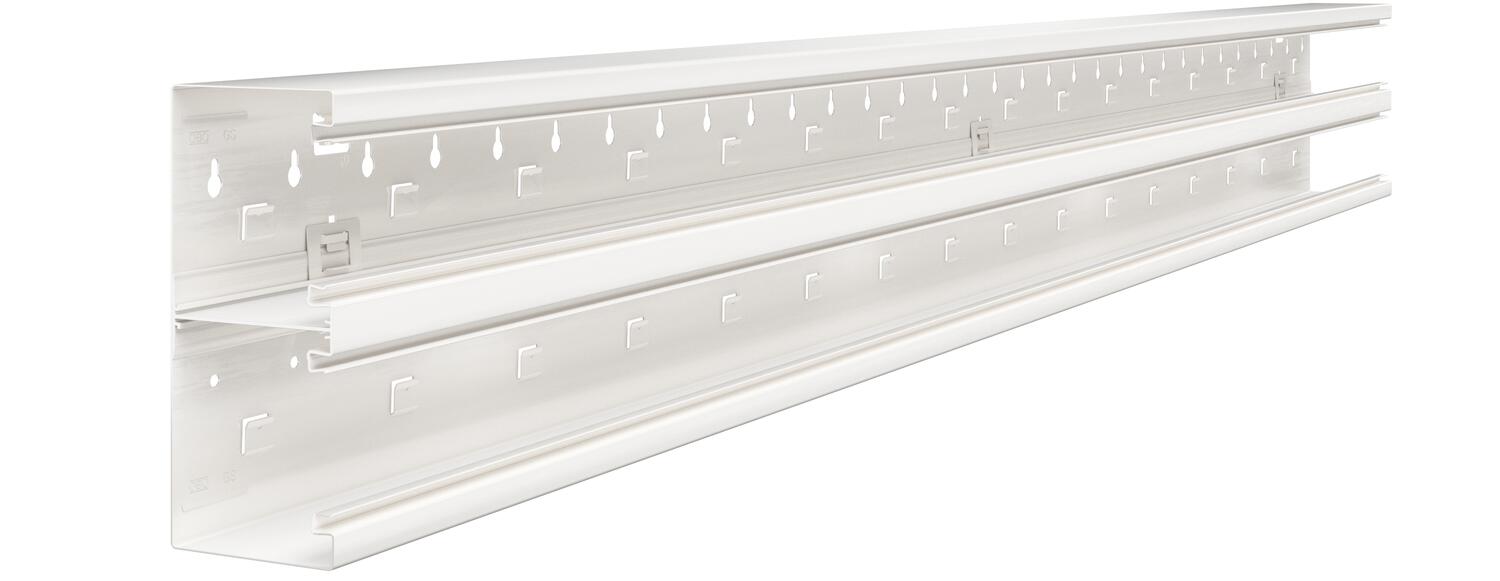

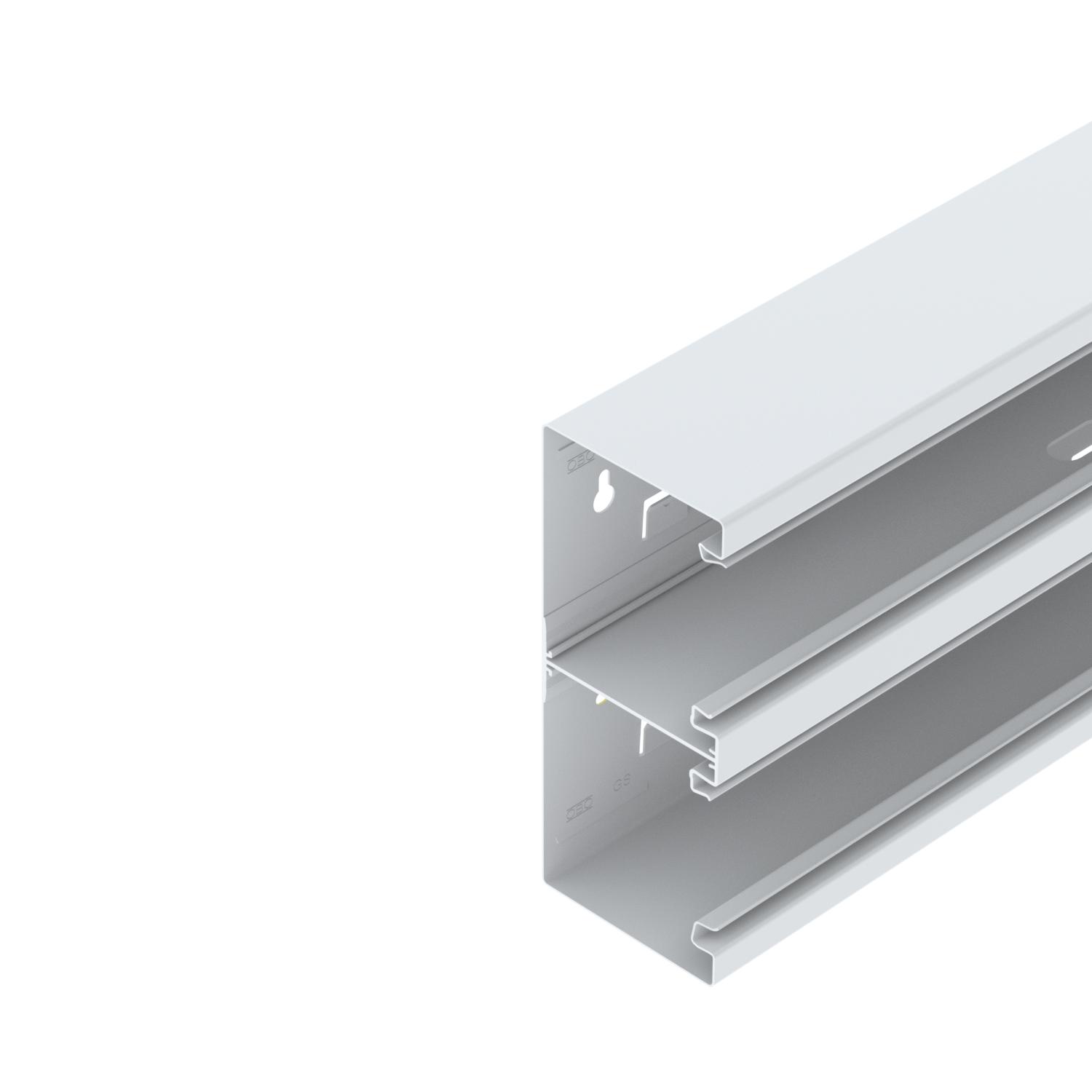

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 210, výška kanálu 90, symetrický, dvojitý
Výr. č. 6278500 | EAN 4012195666097
- Popis produktu
-

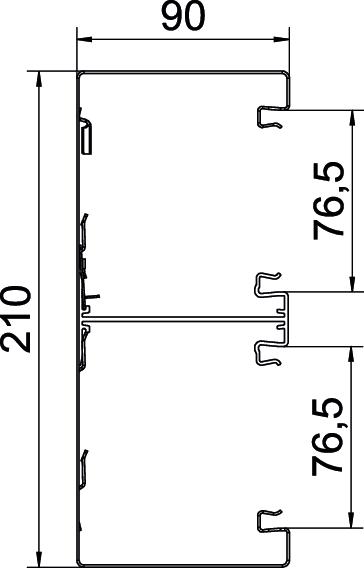

Popis produktuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 21,3061 kg CO₂e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Farba čisto biela; RAL 9010 Horný diel dodaný nie Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Oceľ Montážne dierovanie na dne áno Ochranná fólia áno Počet horných dielov 2 Počet zásuvných deliacich stien 2 Rozmer 90x210x2000 Šírka 210 mm Šírka horného dielca 76,5 mm Šírka horného dielu 2 76,5 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky áno Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -25 °C Úžitkový prierez 16205 mm² Vyhotovenie zadná stena (vnútorná strana) so zaisťovacími výstupkami Výška 90 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GS-D90210RW / 6278500 , 0.19MB , pdfEÚ Vyhlásenie o zhode GS-D90210RW / 6278500 , 0.16MB , pdfVyhlásenie o zhode Spojeného kráľovstva GS-D90210RW / 6278500 , 0.14MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
Spojka GS-KUP90
Vstavaná prístrojová krabica, 1-násobná
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Zaisťovacie spony
Kryt spojů, výška kanálu 90 mm
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90210
Přepážka GS-TW90

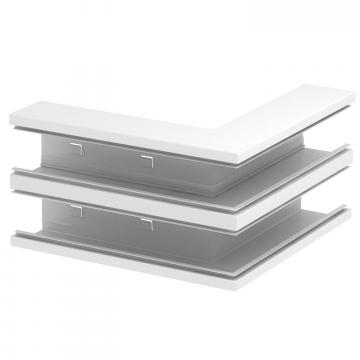

Vnější roh, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
Vrchní díl vnějšího rohu, ocelový plech

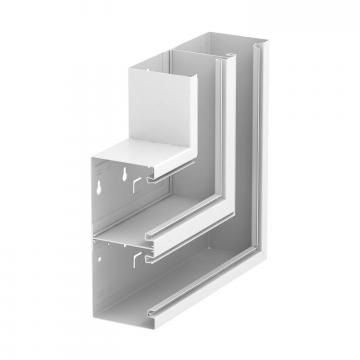

Plochý roh, symetrický, stoupající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210

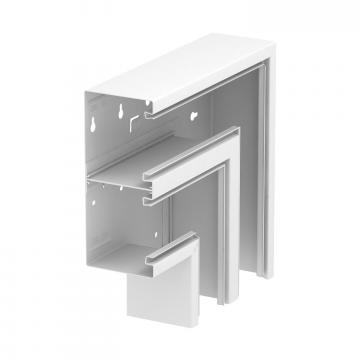

Plochý roh, symetrický, klesající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
Vrchní díl plochého rohu ocelový

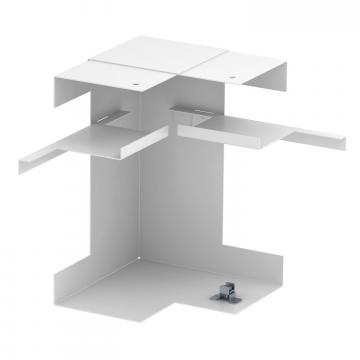

Vnitřní roh, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210

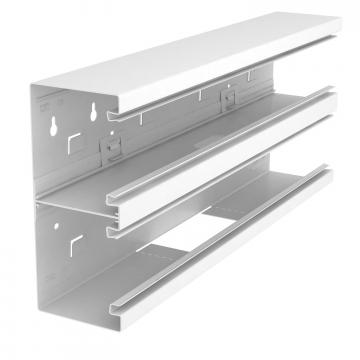

Díl T, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
