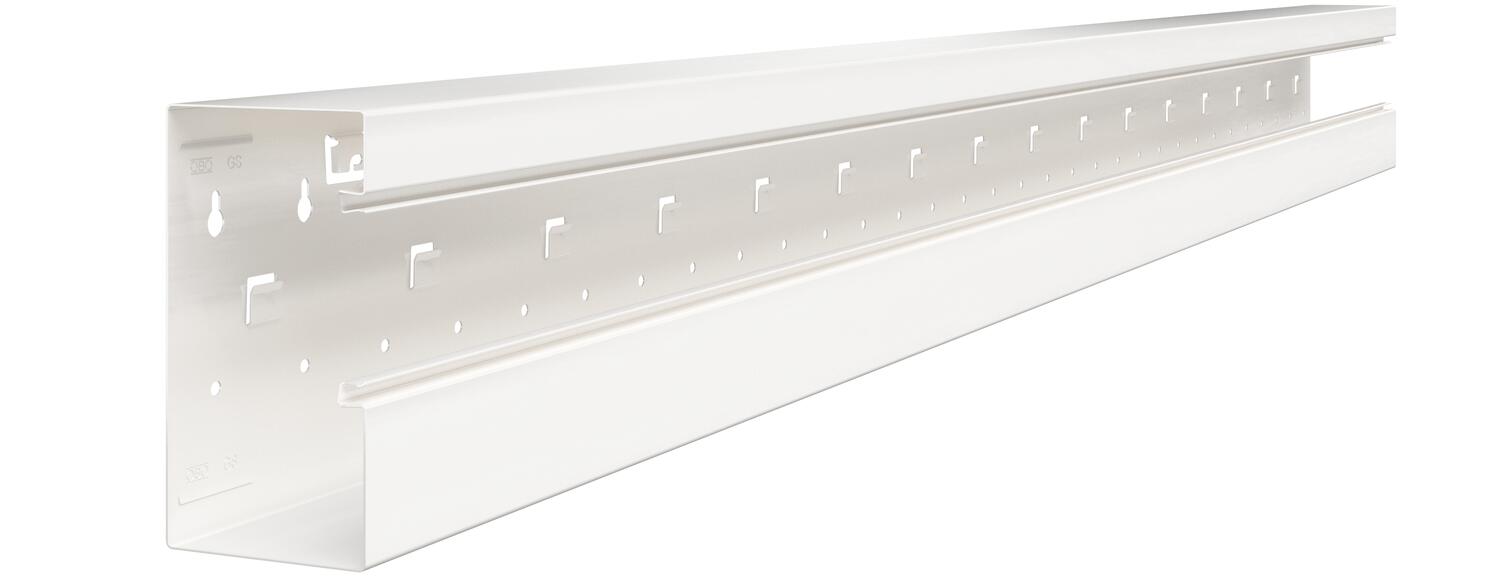

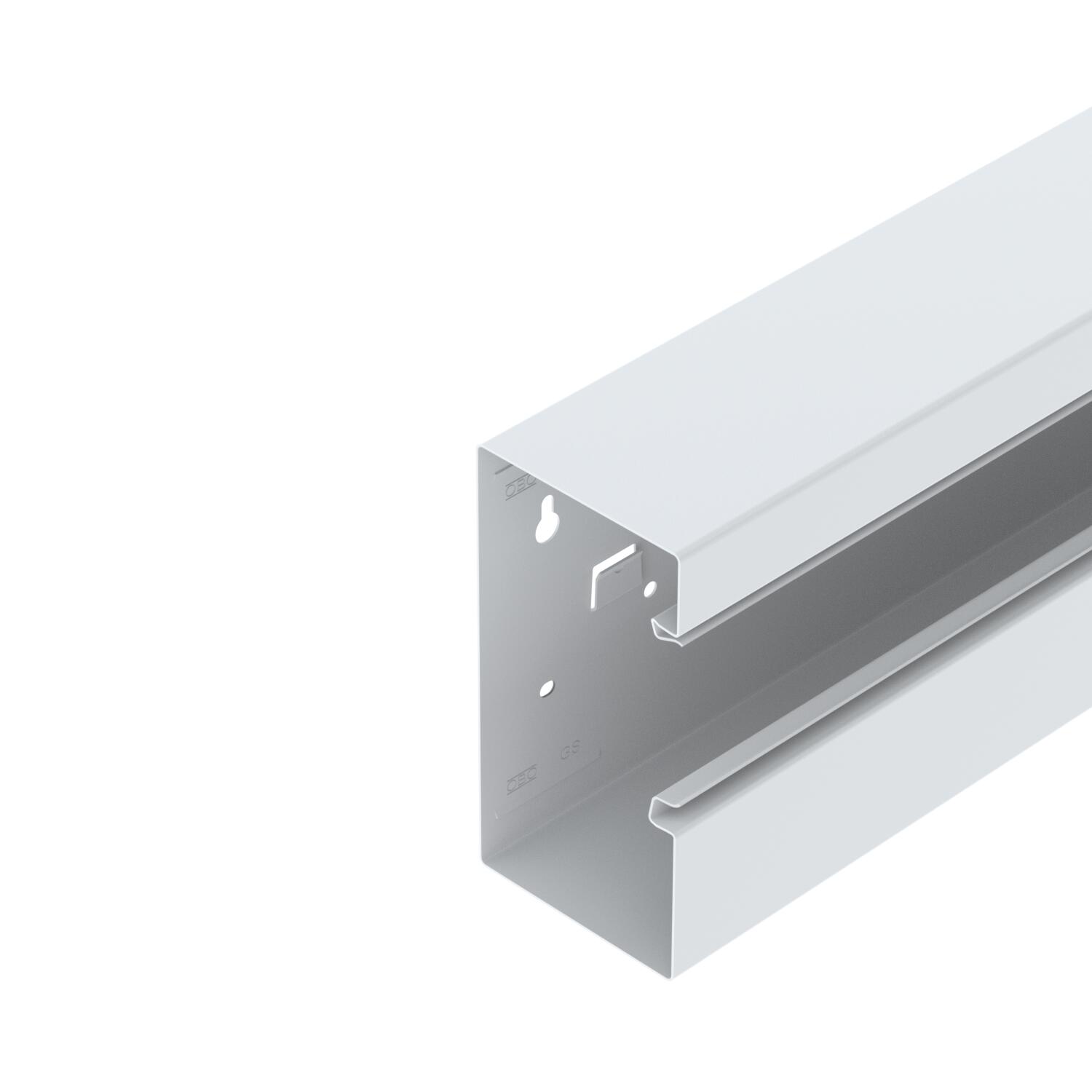

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 90, asymetrický 2000

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 90, asymetrický

Výr. č. 6277900 | EAN 4012195663317

Výr. č. / Typ	6277900 / GS-A90170RW

Dĺžka	2000 mm

Popis produktu

Popis produktu

Kanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.

Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	0,3574 kg CO₂e / 1 meter
Dierovanie dna	s děrováním dna
Dĺžka	2000 mm
Farba	čisto biela; RAL 9010
Horný diel dodaný	nie
Kanálová spojka	nie
Konštrukcia pravouhlá	áno
Materiál	Oceľ
Montážne dierovanie na dne	áno
Ochranná fólia	áno
Počet horných dielov	1
Počet zásuvných deliacich stien	1

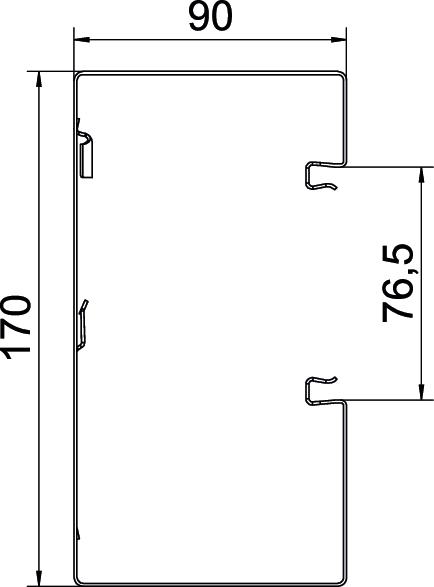

Rozmer	90x170x2000
Šírka	170 mm
Šírka horného dielca	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Symetricky	nie
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-25 °C
Úžitkový prierez	13450 mm²
Vyhotovenie zadná stena (vnútorná strana)	so zaisťovacími výstupkami
Výška	90 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
GS-A90170RW	2000 mm	6277900	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spojka GS-KUP90	GS-KUP90	6277294	BJ	1 BJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z ocelového plechu	GS-OTRW	6279850	m	2 m
Zaisťovacie spony	RKV3V	6288700	Kus	20 Kus
Kryt spojů, výška kanálu 90 mm	G-SVS90170RW	6279784	Kus	1 Kus
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90170	GS-E90170RW	6277770	Kus	1 Kus
Přepážka GS-TW90	GS-TW90	6277095	m	2 m
Vrchní díl vnějšího rohu, ocelový plech	GS-OTARW	6279870	Kus	1 Kus
Vrchní díl plochého rohu ocelový	GS-OTFRW	6279860	Kus	1 Kus

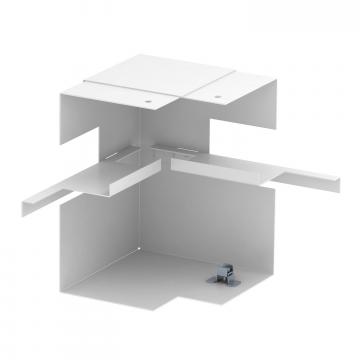

Vnitřní roh, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90170	GS-AI90170RW	6277940	Kus	1 Kus

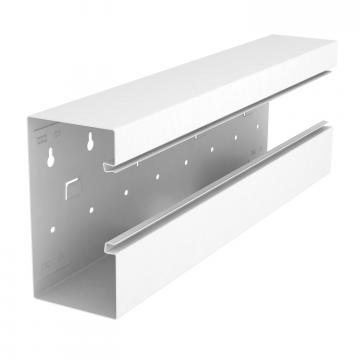

Díl T, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90170	GS-AT90170RW	6277960	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
