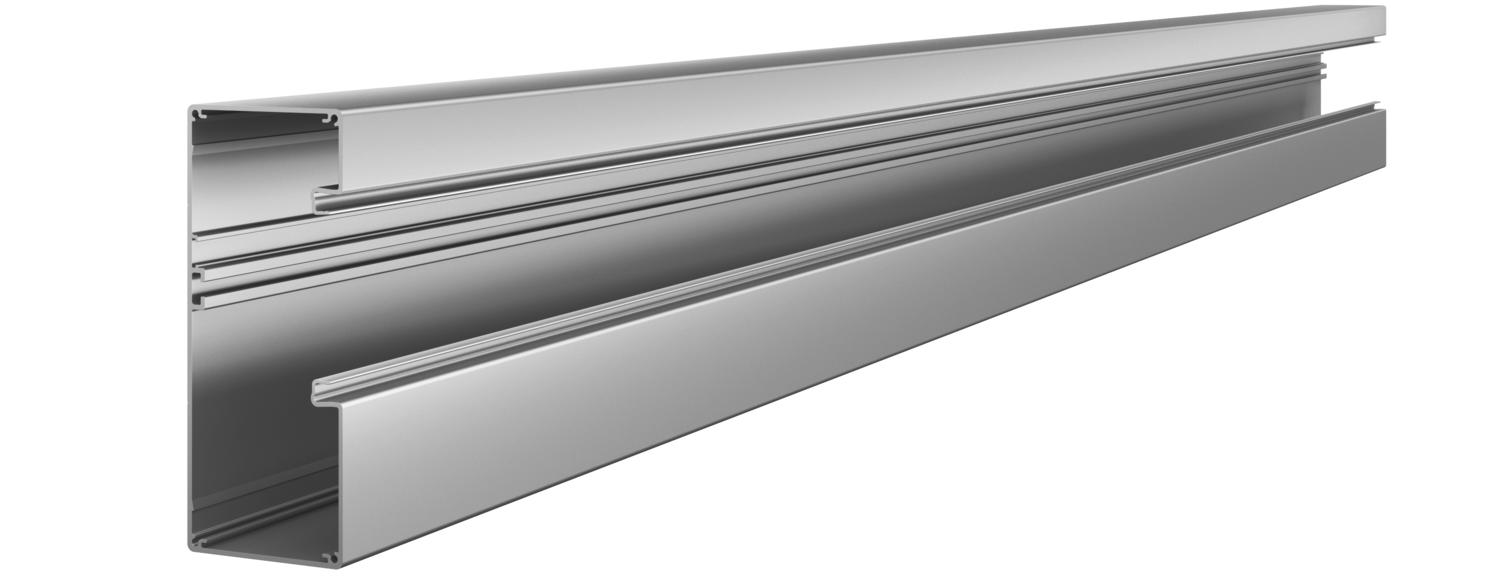

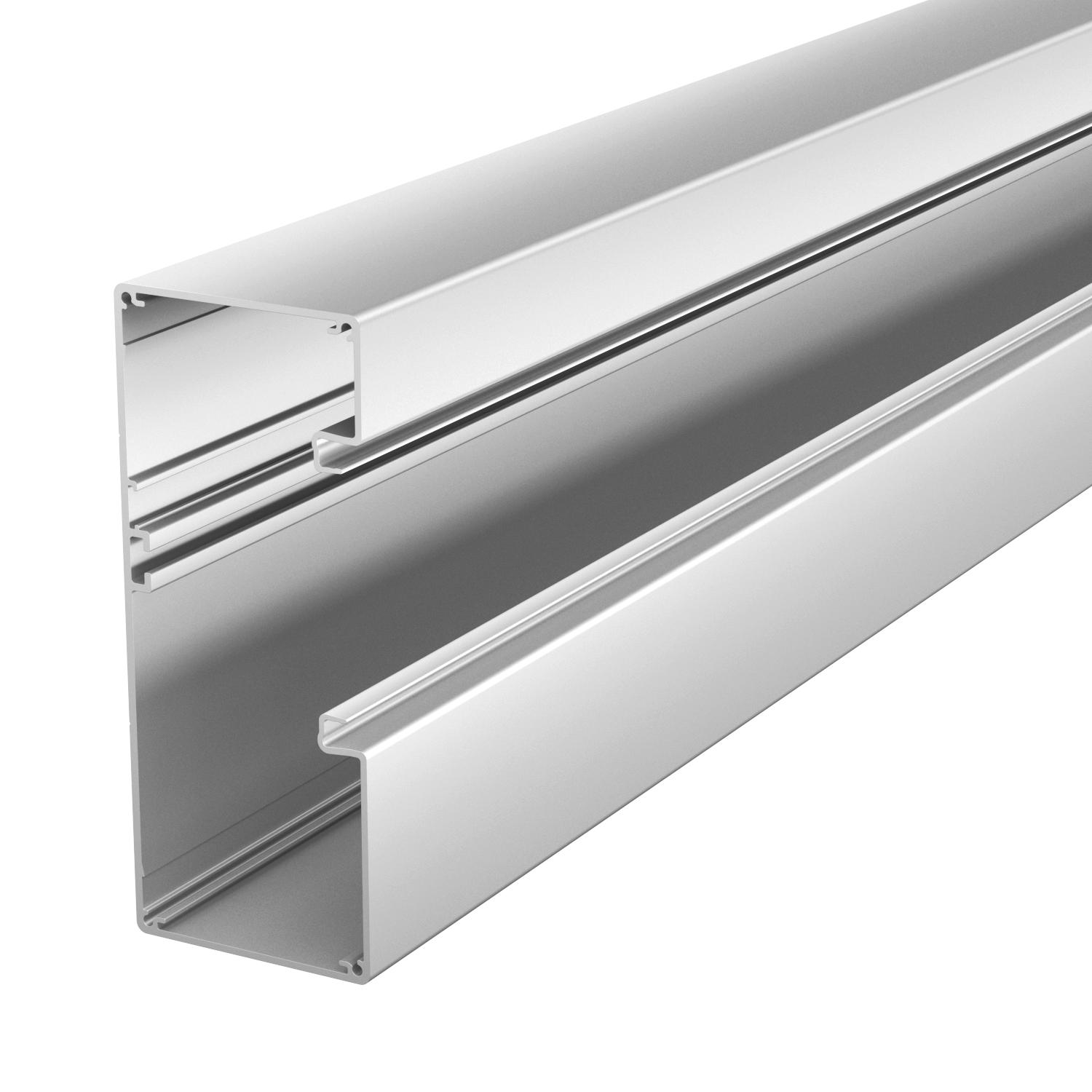

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, asymetrický
Výr. č. 6279403 | EAN 4012195768722
- Popis produktu
-
Popis produktuKanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).
-
- Technické údaje
-
Technické údaje

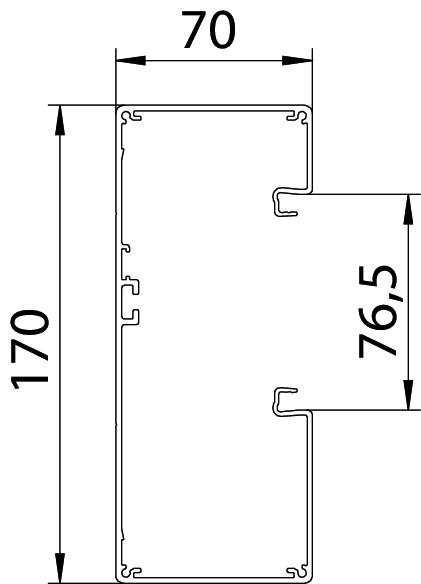

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 33,8837 kg CO₂e / 1 meter Dierovanie dna bez děrování dna Dĺžka 2000 mm Farba hliníková Horný diel dodaný nie Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Hliník Montážne dierovanie na dne nie Ochranná fólia áno Počet horných dielov 1 Počet zásuvných deliacich stien 1 Povrch eloxovaný Rozmer 70x170x2000 Šírka 170 mm Šírka horného dielca 76,5 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky nie Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -25 °C Úžitkový prierez 8620 mm² Vyhotovenie zadná stena (vnútorná strana) priebežný profil C Výška 70 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GA-A70170EL / 6279403 , 0.20MB , pdfEÚ Vyhlásenie o zhode GA-A70170EL / 6279403 , 0.15MB , pdfVyhlásenie o zhode Spojeného kráľovstva GA-A70170EL / 6279403 , 0.14MB , pdfREACH Vyhlásenie o zhode GA-A70170EL / 6279403 , 0.12MB , pdfRoHS Vyhlásenie o zhode GA-A70170EL / 6279403 , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
Spojka GA-KUP70
Vstavaná prístrojová krabica, 1-násobná
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z hliníku
Zaisťovacie spony
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-70170
Deliaca stena, výška kanálu 70 mm

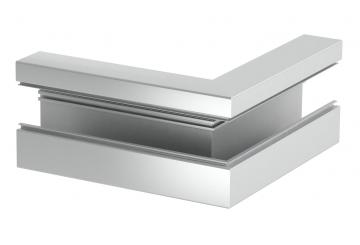

Vnější roh, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-A70170
Vrchní díl vnějšího rohu z hliníku

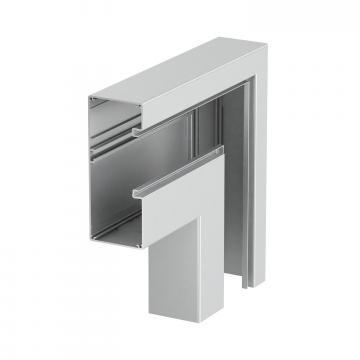

Plochý roh, asymetrický, klesající, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-A70170
Vrchní díl plochého rohu, hliník

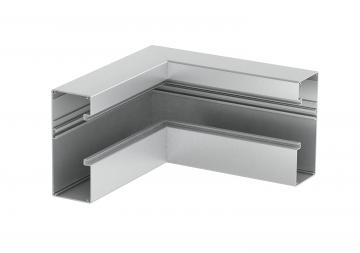

Vnitřní roh, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-A70170
