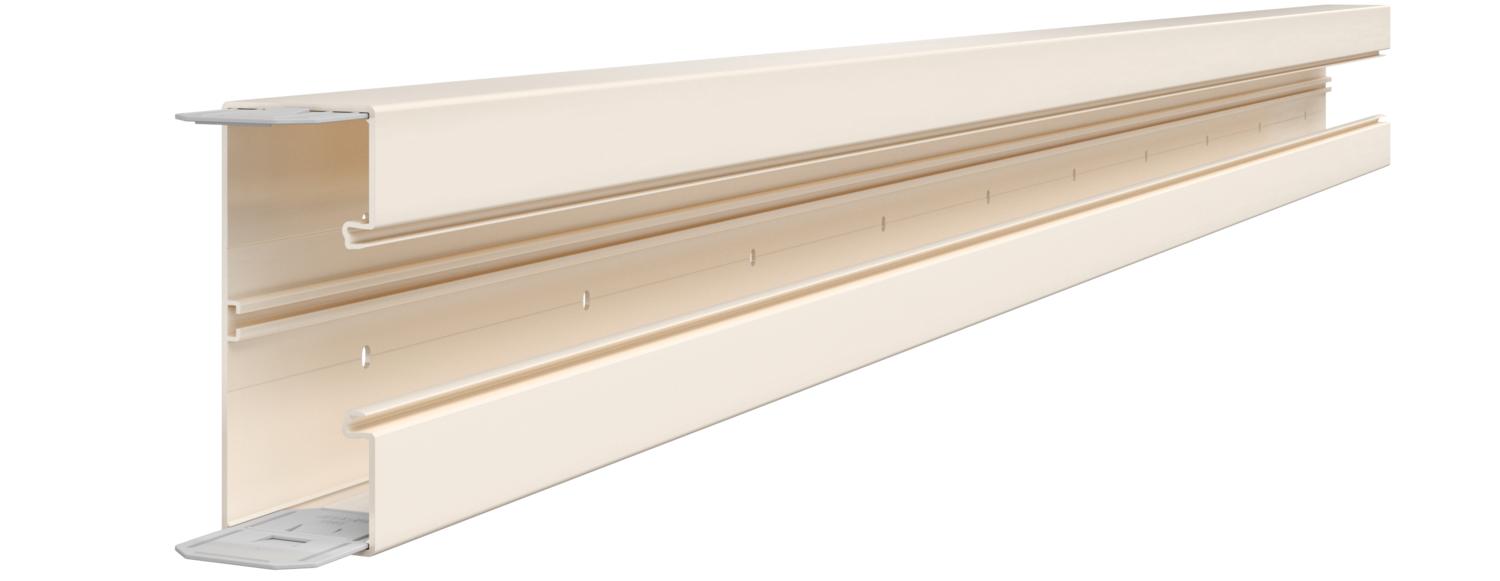

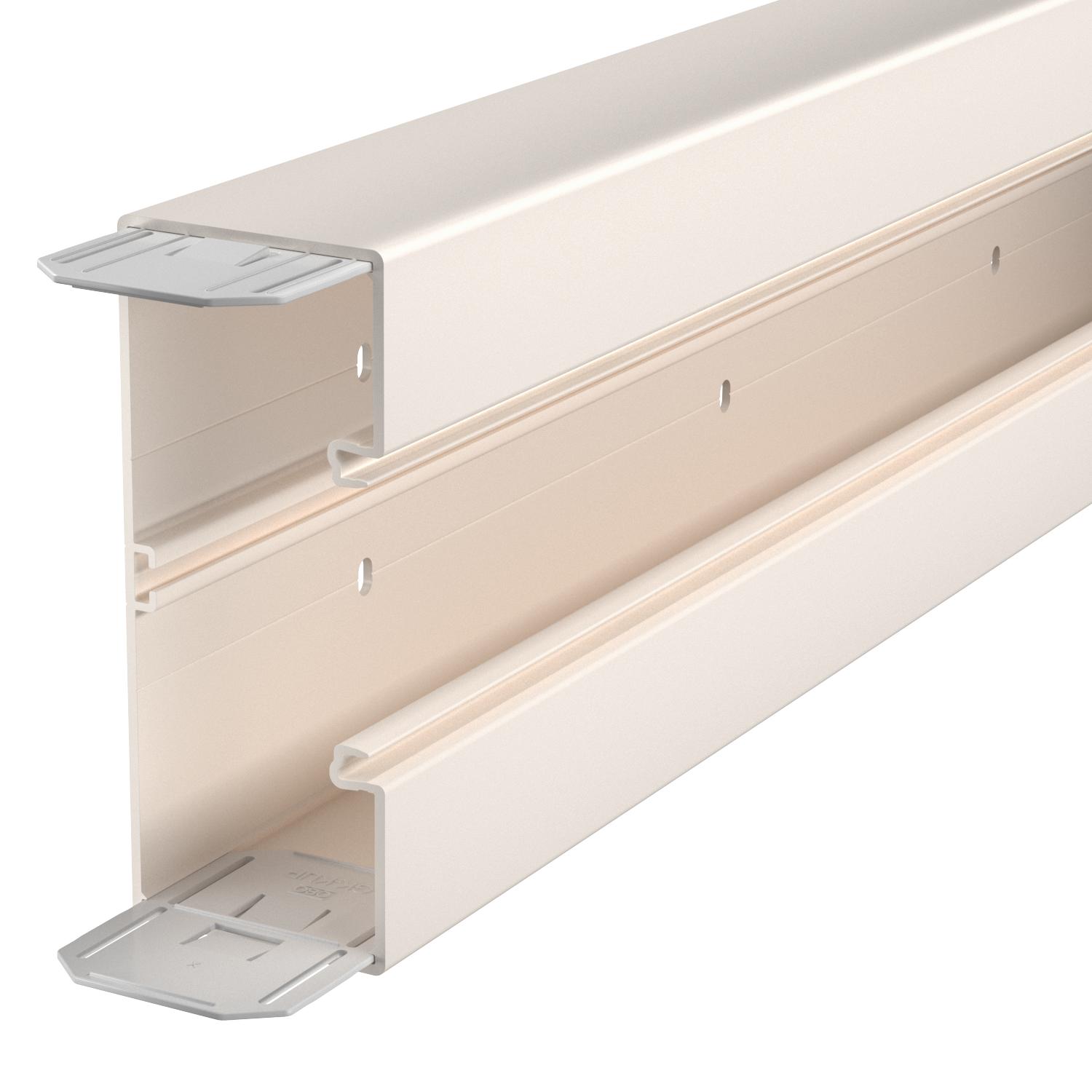

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70 2000 | krémová biela; RAL 9001

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70

Výr. č. 6274701 | EAN 4012195657057

Výr. č. / Typ

Dĺžka	2000 mm

Farba

Popis produktu

Popis produktu

Kanál pro vestavbu přístrojů GK z bezolovnatého polyvinylchloridu, vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GK je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek. Vrchní díl se musí objednat samostatně.
Vrchní díl se musí objednat samostatně.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	nie
CO₂ stopa (GWP) od kolísky po bránu	2,951 kg CO₂e / 1 meter
Dierovanie dna	s děrováním dna
Dĺžka	2000 mm
Farba	krémová biela; RAL 9001
Horný diel dodaný	nie
Kanálová spojka	áno
Konštrukcia pravouhlá	áno
Materiál	Polyvinylchlorid
Montážne dierovanie na dne	áno
Ochranná fólia	áno
Počet horných dielov	1
Počet zásuvných deliacich stien	1

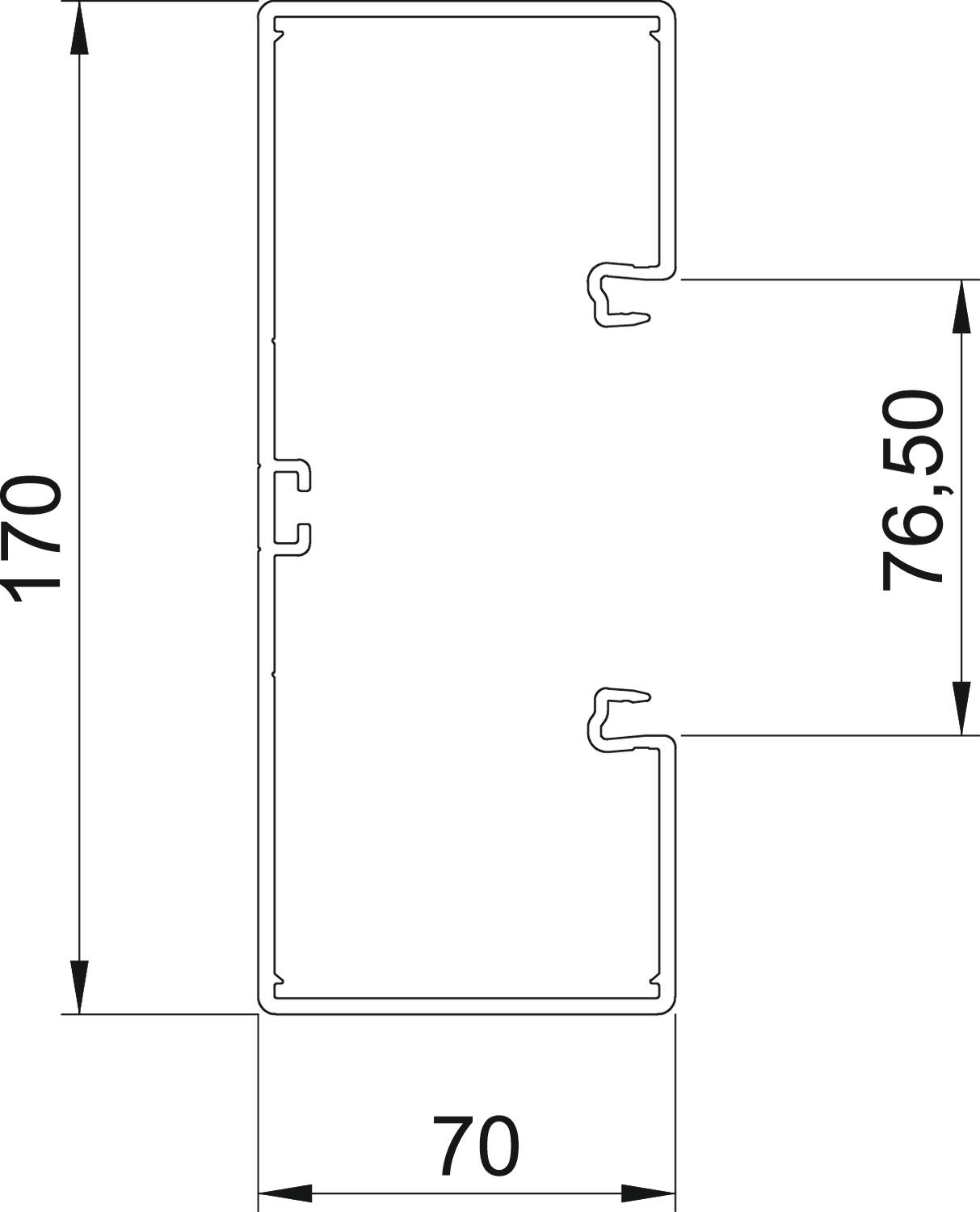

Rozmer	70x170x2000
Šírka	170 mm
Šírka horného dielca	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK08
Symetricky	áno
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-15 °C
Úžitkový prierez	10100 mm²
Vyhotovenie zadná stena (vnútorná strana)	priebežný profil C
Výška	70 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Farba	Výr. č.	Množstvo	najm. PJ
GK-70170RW	2000 mm	čisto biela; RAL 9010	6274700	m	2 m
GK-70170CW	2000 mm	krémová biela; RAL 9001	6274701	m	2 m
GK-70170LGR	2000 mm	svetlosivá; RAL 7035	6274702	m	2 m
GK-70170GR	2000 mm	kamenná sivá; RAL 7030	6274706	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z plastu, hladký	GK-OTGCW	6278681	m	2 m

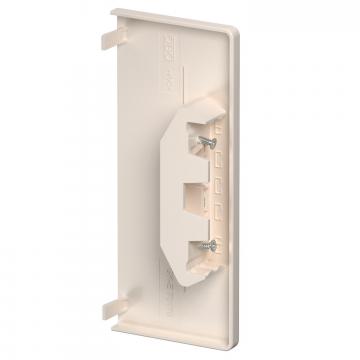

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-E70170CW	6274771	Kus	1 Kus
Přepážka GK-TW70	GK-TW70	6274900	m	2 m

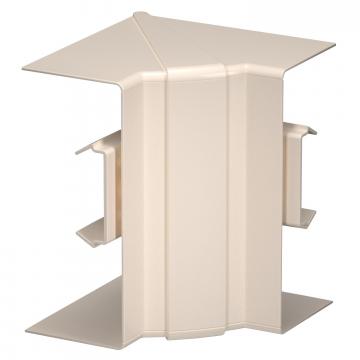

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-IH70170CW	6274641	Kus	1 Kus

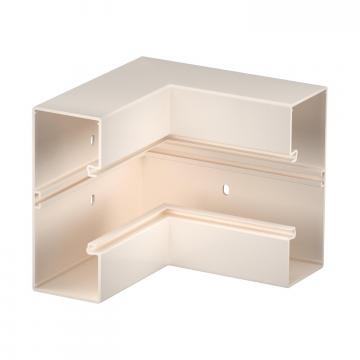

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170	GK-I70170CW	6274741	Kus	1 Kus

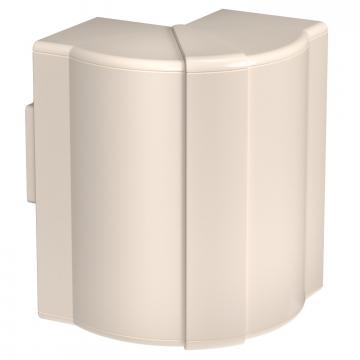

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-AH70170CW	6274611	Kus	1 Kus

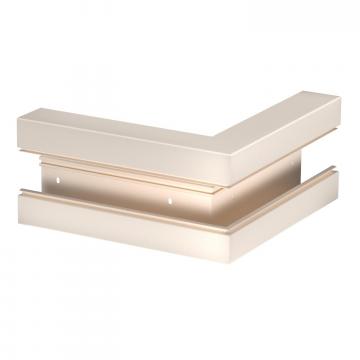

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170	GK-A70170CW	6274711	Kus	1 Kus
Vrchní díl vnějšího rohu z plastu, hladký	GK-OTGACW	6274791	Kus	1 Kus

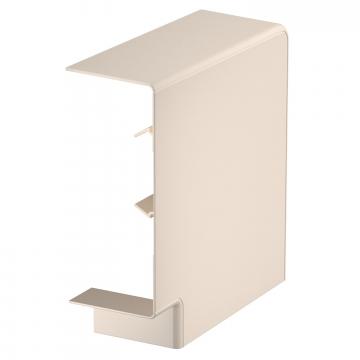

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-FH70170CW	6274621	Kus	1 Kus

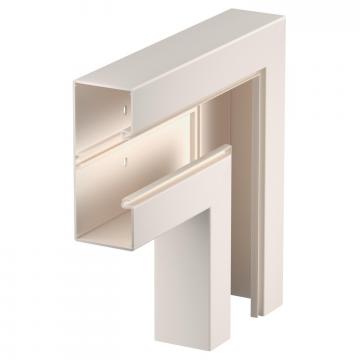

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170	GK-F70170CW	6274721	Kus	1 Kus
Vrchní díl plochého rohu plastový, hladký	GK-OTGFCW	6274491	Kus	1 Kus

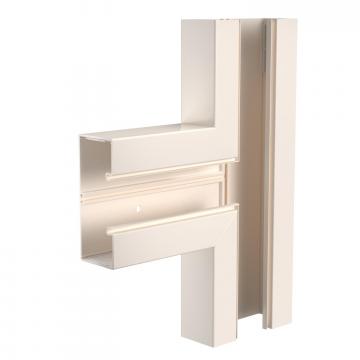

Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170	GK-T70170CW	6274761	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
