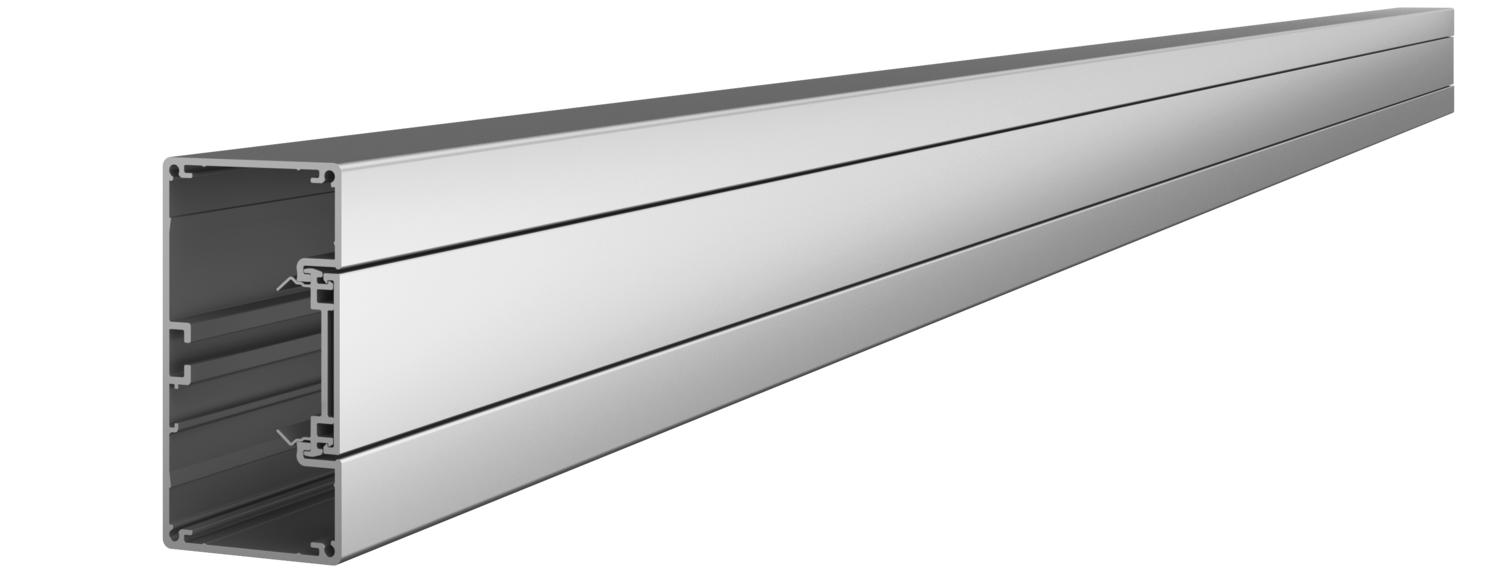

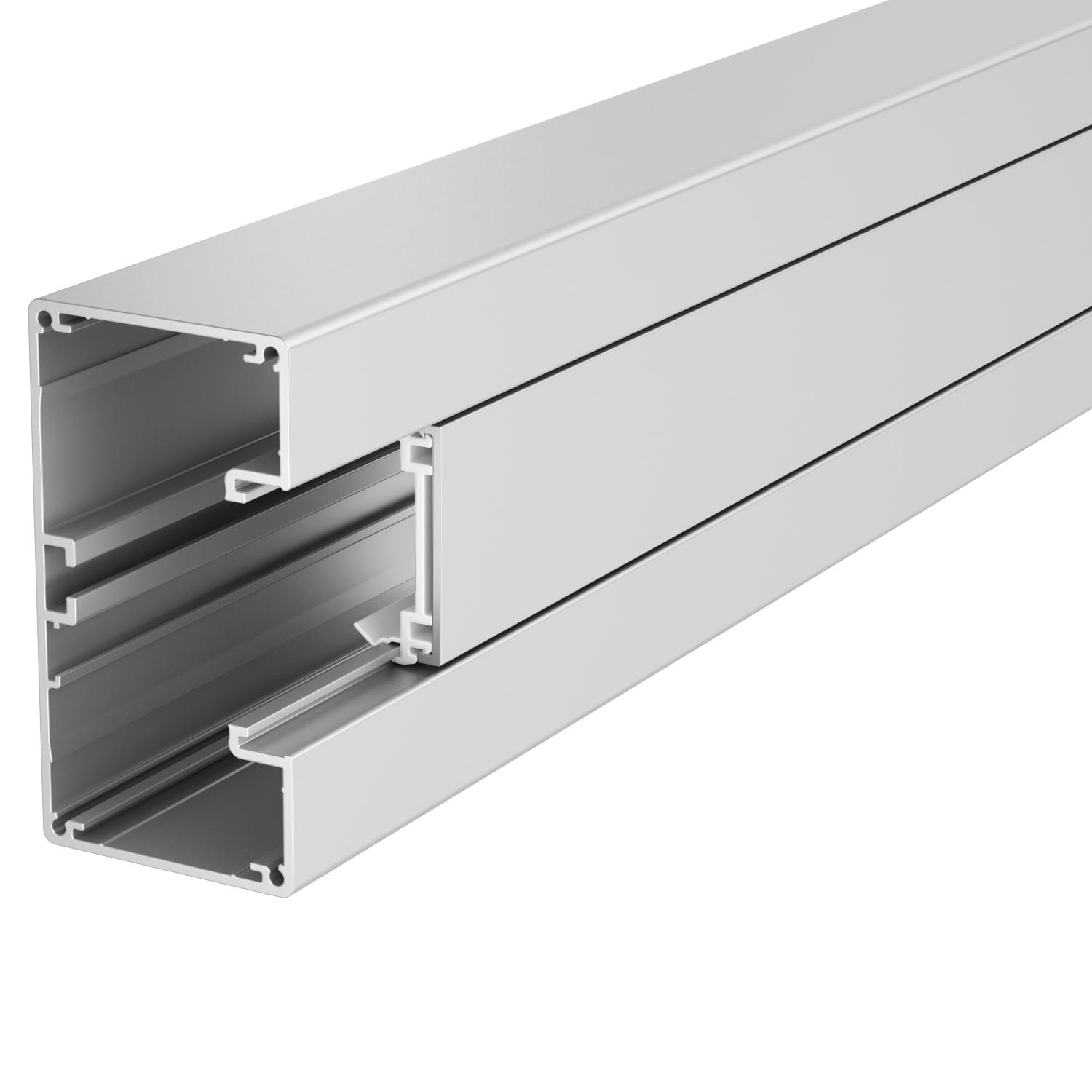

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 100, výška kanálu 53
Výr. č. 6112403 | EAN 4012196417919
- Popis produktu
-
Popis produktuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje

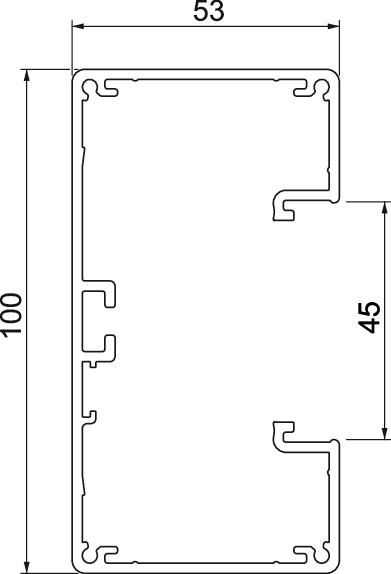

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 26,326 kg CO₂e / 1 meter Dĺžka 2000 mm Farba hliníková Horný diel dodaný áno Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Hliník Montážne dierovanie na dne nie Ochranná fólia áno Počet horných dielov 1 Počet zásuvných deliacich stien 1 Povrch eloxovaný Rozmer 53x100x2000 Šírka 100 mm Šírka horného dielca 45 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky áno Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -15 °C Úžitkový prierez 3810 mm² Vyhotovenie zadná stena (vnútorná strana) priebežný profil C Výška 53 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GA-53100EL / 6112403 , 0.19MB , pdfEÚ Vyhlásenie o zhode GA-53100EL / 6112403 , 0.15MB , pdfVyhlásenie o zhode Spojeného kráľovstva GA-53100EL / 6112403 , 0.14MB , pdfREACH Vyhlásenie o zhode GA-53100EL / 6112403 , 0.27MB , pdfRoHS Vyhlásenie o zhode GA-53100EL / 6112403 , 0.28MB , pdfSchválenie symbolov Značka schválenia VDE Rapid 45-2 GA , 0.20MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.

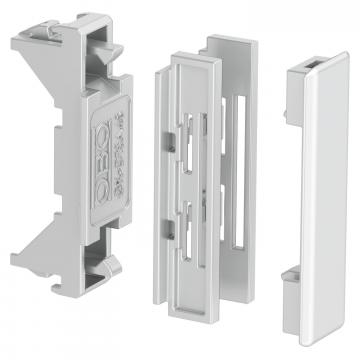

Kanálová spojka a kryt spojů

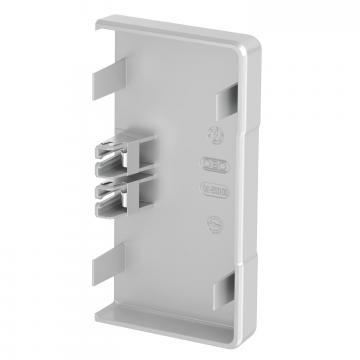

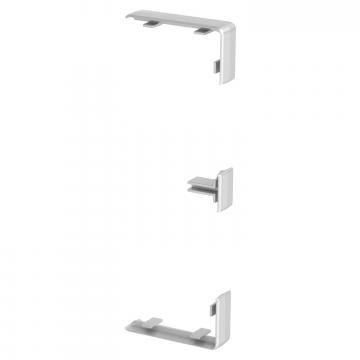

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100
Přepážka GK-TW53

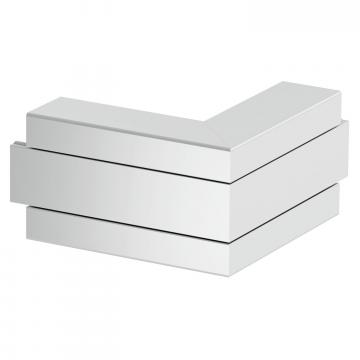

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

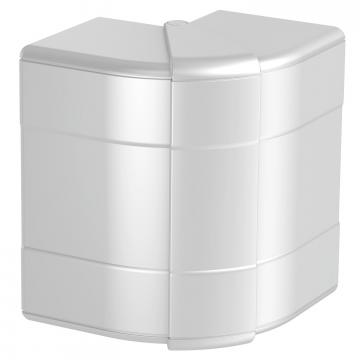

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100

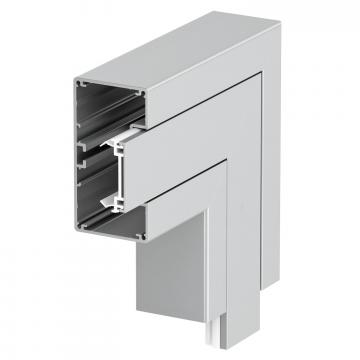

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

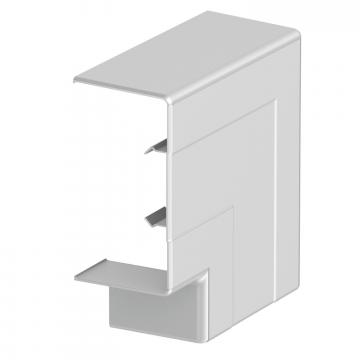

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100

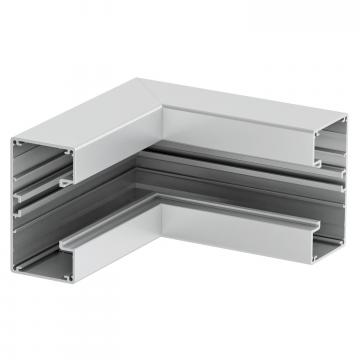

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

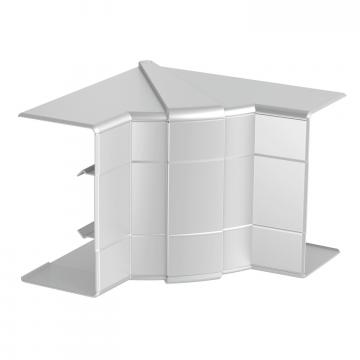

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100

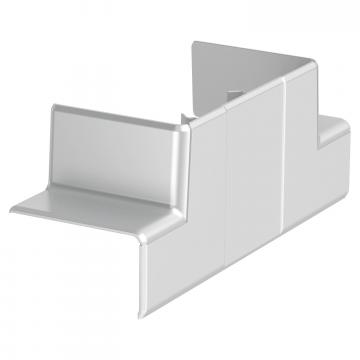

Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53100

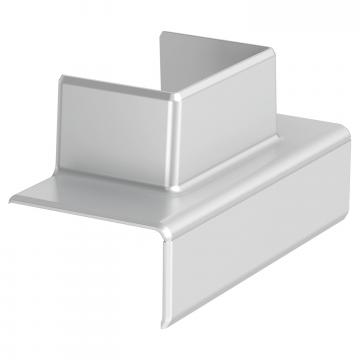

Adaptérový díl T na WDK 40060

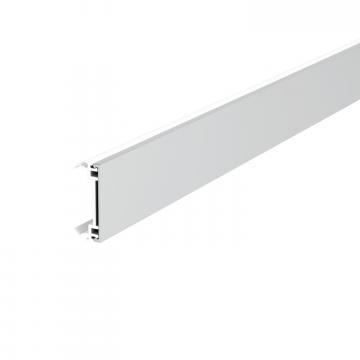

Vrchní díl, pro kanál pro vestavbu přístrojů Rapid 45-2
