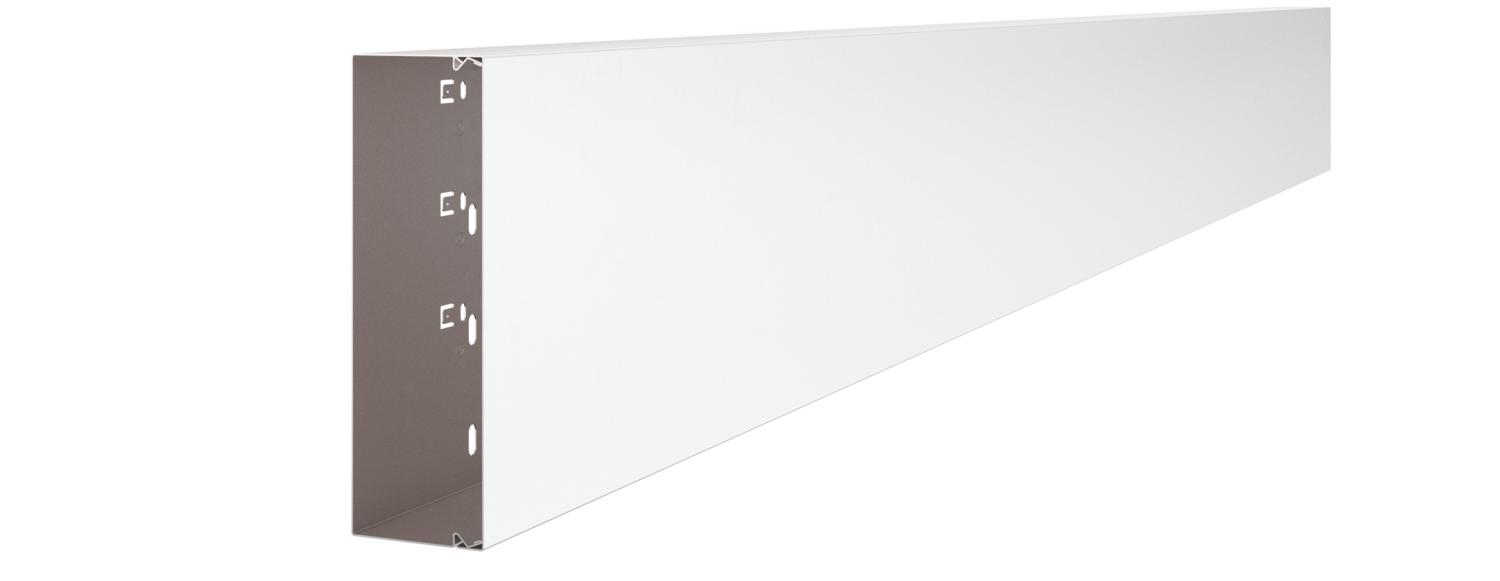

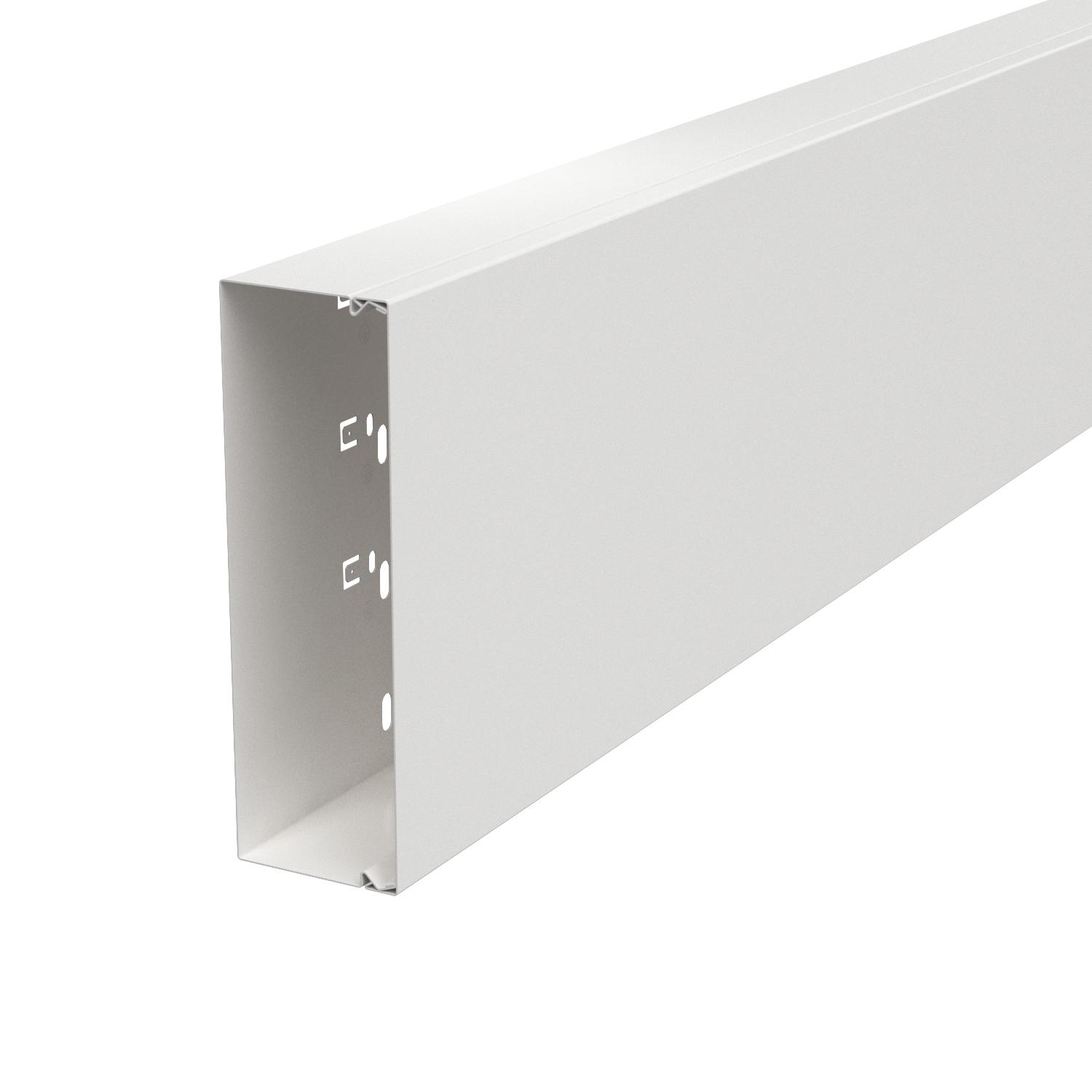

Kanál pro ukládání vedení, typ LKM 60200
Výr. č. 6248667 | EAN 4012196313938
- Popis produktu
-
Popis produktuVrchní a spodní díl kanálu s děrováním dna.
Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek.
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
V případě montáže na strop je nezbytné bezpodmínečně použít kanálové příchytky
-
- Technické údaje
-
Technické údaje

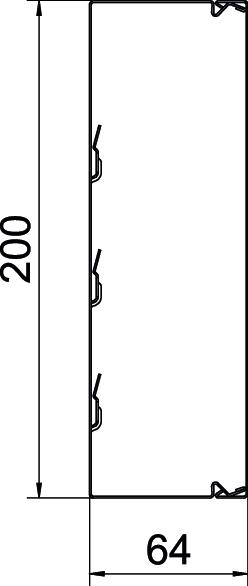

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 7,9118 kg CO₂e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Dodanie na kotúči nie Farba čisto biela; RAL 9010 Kanálová spojka nie Materiál Oceľ Ochranná fólia nie Počet vedení NYM 3 x 1,5 mm² Ø 10,5 mm (bez krabice) 72 Počet vedení NYM 3 x 2,5 mm² Ø 11,5 mm (bez krabice) 68 Počet vedení NYM 5 x 1,5 mm² Ø 12,0 mm (bez krabice) 64 Počet zásuvných deliacich stien 3 Povrch pásovo zinkované / poplastované priehľadná nie Rozmer 60x200x2000 Šírka 200 mm Spona na uchytenie káblov nie Spôsob upevnenia Dierovanie dna Stupeň krytia IP30 Stupeň krytia kód IK IK10 Teplotný rozsah použitia max. 90 °C Teplotný rozsah použitia min. -5 °C Úžitkový prierez 12257 mm² Vyhotovenie veká kanálov na vedenie káblov voľný Výška 64 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka LKM SV60
LKM SV60 6247466 10 Kus
Ochranný kroužek hran KSR 60200, pro kanál LKM typu 60200
LKM KSR60200 6249758 5 Kus

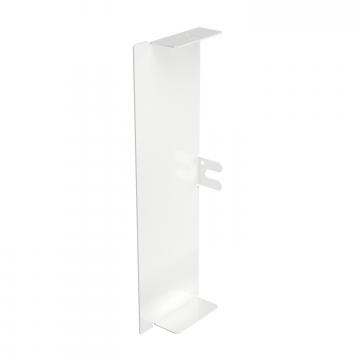

Koncový díl, pro kanál pro ukládání vedení typu LKM 60200
LKM E60200RW 6249833 10 Kus
Koncový díl pro kanál pro ukládání vedení typu LKM 60200
LKM EK60200 6249788 5 Kus
Přepážka LKM TWS45
LKM TWS45 6249871 2 m

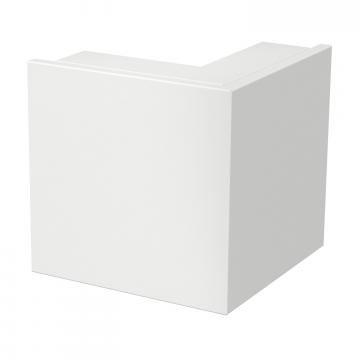

Vnější roh, pro kanál pro ukládání vedení typu LKM 60200
LKM A60200RW 6249590 1 Kus
Přepážka LKM TWS55
LKM TWS55 6249876 2 m

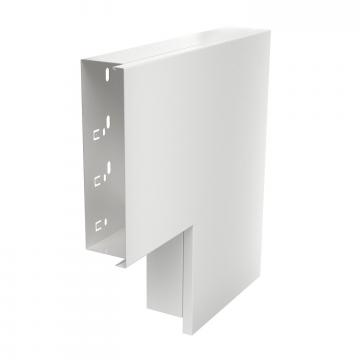

Plochý roh, pro kanál pro ukládání vedení typu LKM 60200
LKM F60200RW 6249523 1 Kus

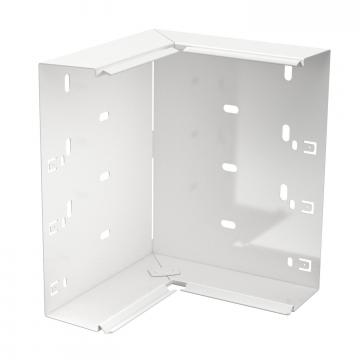

Vnitřní roh kanálu pro ukládání vedení typu LKM 60200
LKM I60200RW 6249655 1 Kus

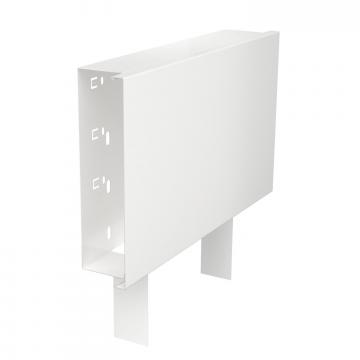

Díl T, pro kanál pro ukládání vedení typu LKM 60200
LKM T60200RW 6249736 1 Kus
Držák vedení LKM pro kanály o šířce 200 mm
LKM Z200 6249981 10 Kus
Kanálová spona LKM pro kanál o šířce 150 a 200 mm
LKM K140 6249888 20 Kus - Na stiahnutie
-
List technických údajov LKM60200RW / 6248667 , 0.21MB , pdfEÚ Vyhlásenie o zhode LKM60200RW / 6248667 , 0.16MB , pdfVyhlásenie o zhode Spojeného kráľovstva LKM60200RW / 6248667 , 0.14MB , pdfREACH Vyhlásenie o zhode LKM60200RW / 6248667 , 0.12MB , pdfRoHS Vyhlásenie o zhode LKM60200RW / 6248667 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE LKM , 0.15MB , pdfNávod na montáž LKM-Kanal , 0.77MB , pdf
