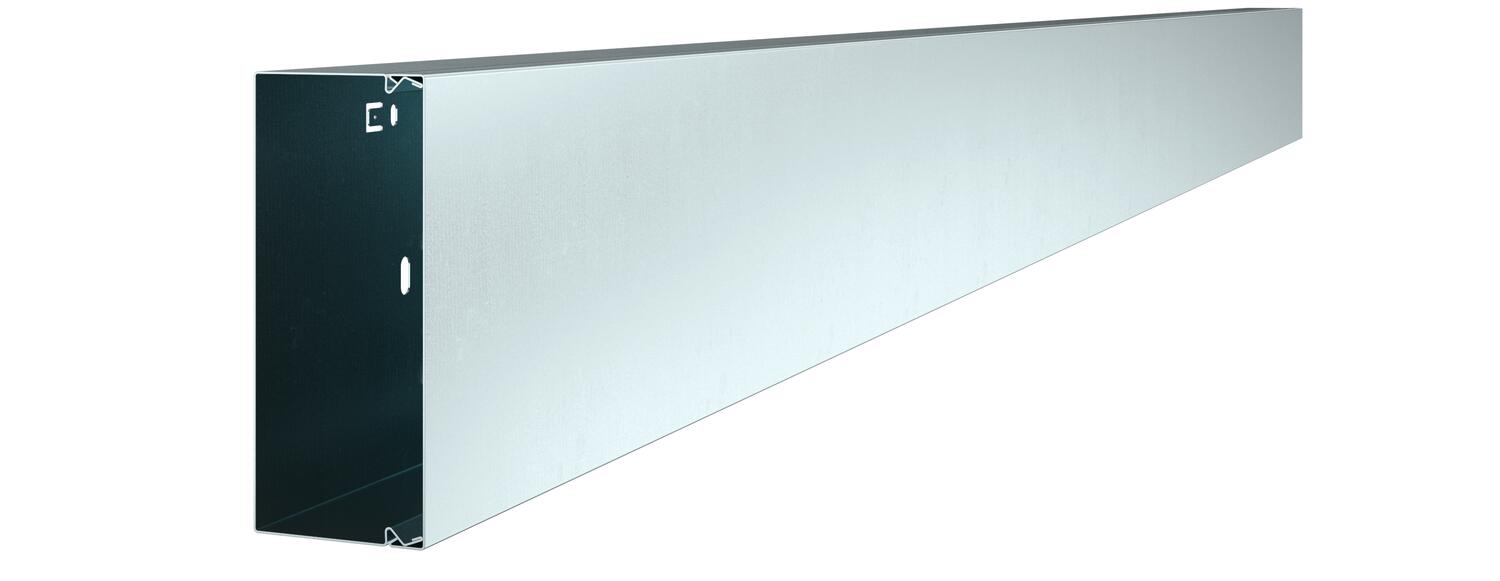

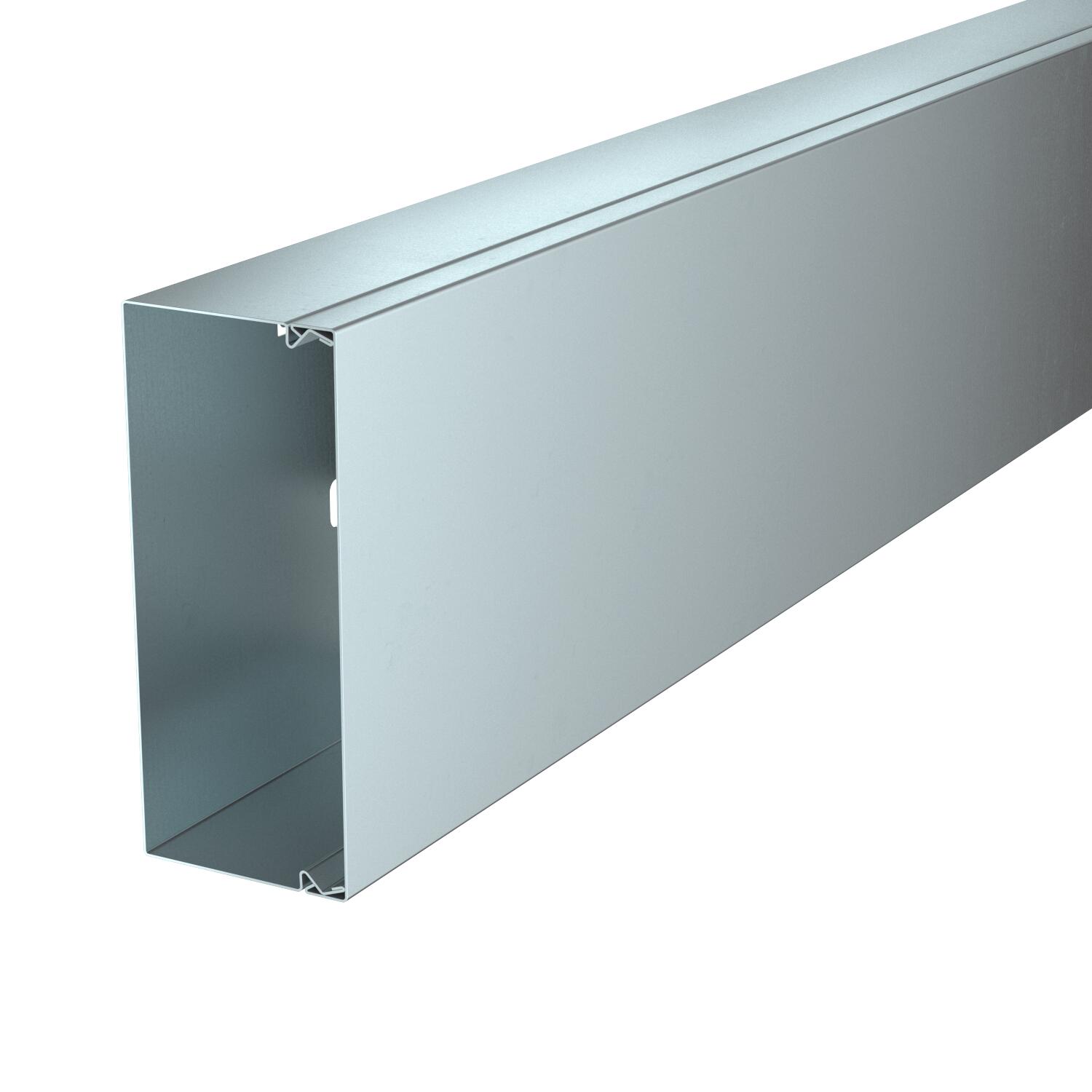

Kanál pro ukládání vedení, typ LKM 60150
Výr. č. 6247148 | EAN 4012196312191
- Popis produktu
-
Popis produktuVrchní a spodní díl kanálu s děrováním dna.
Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších dílů.
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
V případě montáže na strop je nezbytné bezpodmínečně použít kanálové příchytky
-
- Technické údaje
-
Technické údaje

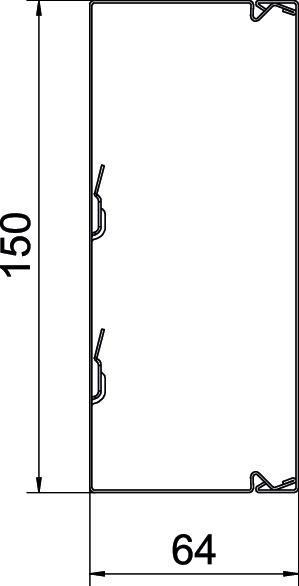

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 6,5583 kg CO₂e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Farba pozinkováno Kanálová spojka nie Materiál Oceľ Ochranná fólia nie Počet zásuvných deliacich stien 2 Povrch pásovo zinkované Rozmer 60x150x2000 Šírka 150 mm Spona na uchytenie káblov nie Spôsob upevnenia Dierovanie dna Stupeň krytia IP30 Stupeň krytia kód IK IK10 Teplotný rozsah použitia max. 90 °C Teplotný rozsah použitia min. -5 °C Úžitkový prierez 6986 mm² Vyhotovenie veká kanálov na vedenie káblov voľný Výška 64 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka LKM SV60
LKM SV60 6247466 10 Kus

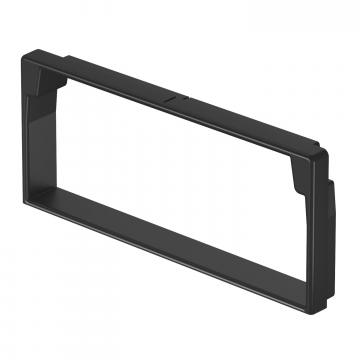

Ochranný kroužek hran KSR 60150, pro kanál LKM typu 60150
LKM KSR60150 6249756 5 Kus

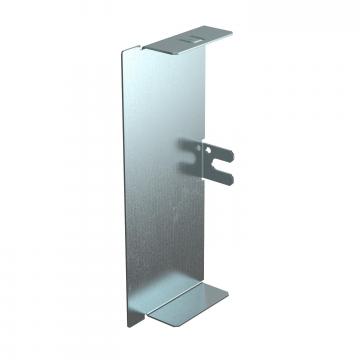

Koncový díl, pro kanál pro ukládání vedení typu LKM 60150
LKM E60150FS 6248314 10 Kus

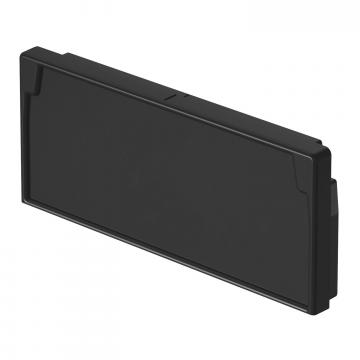

Koncový díl pro kanál pro ukládání vedení typu LKM 60150
LKM EK60150 6249786 5 Kus
Přepážka LKM TWS45
LKM TWS45 6249871 2 m
Přepážka LKM TWS55
LKM TWS55 6249876 2 m

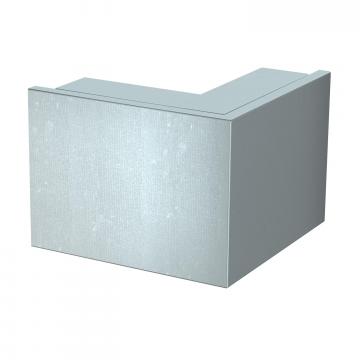

Vnější roh, pro kanál pro ukládání vedení typu LKM 60150
LKM A60150FS 6248071 1 Kus

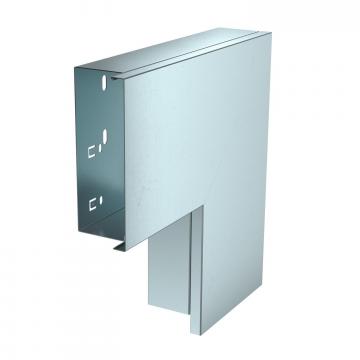

Plochý roh, pro kanál pro ukládání vedení typu LKM 60150
LKM F60150FS 6248012 1 Kus

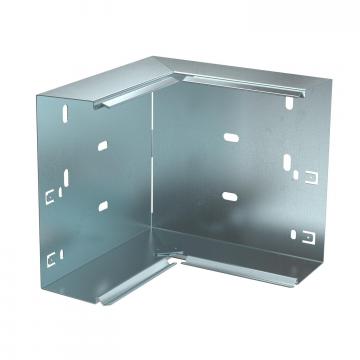

Vnitřní roh kanálu pro ukládání vedení typu LKM 60150
LKM I60150FS 6248152 1 Kus

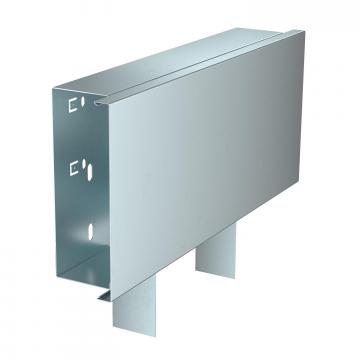

Díl T, pro kanál pro ukládání vedení typu LKM 60150
LKM T60150FS 6248217 1 Kus

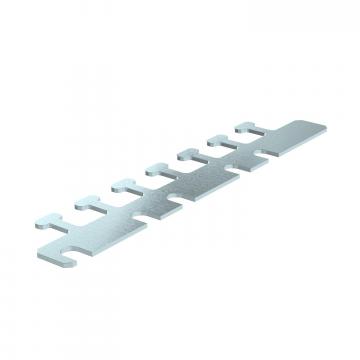

Držák vedení LKM pro kanály o šířce 150 mm
LKM Z150 6249965 10 Kus
Kanálová spona LKM pro kanál o šířce 150 a 200 mm
LKM K140 6249888 20 Kus - Na stiahnutie
-
List technických údajov LKM60150FS / 6247148 , 0.22MB , pdfEÚ Vyhlásenie o zhode LKM60150FS / 6247148 , 0.15MB , pdfVyhlásenie o zhode Spojeného kráľovstva LKM60150FS / 6247148 , 0.14MB , pdfREACH Vyhlásenie o zhode LKM60150FS / 6247148 , 0.12MB , pdfRoHS Vyhlásenie o zhode LKM60150FS / 6247148 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE LKM , 0.15MB , pdfNávod na montáž LKM-Kanal , 0.77MB , pdf
