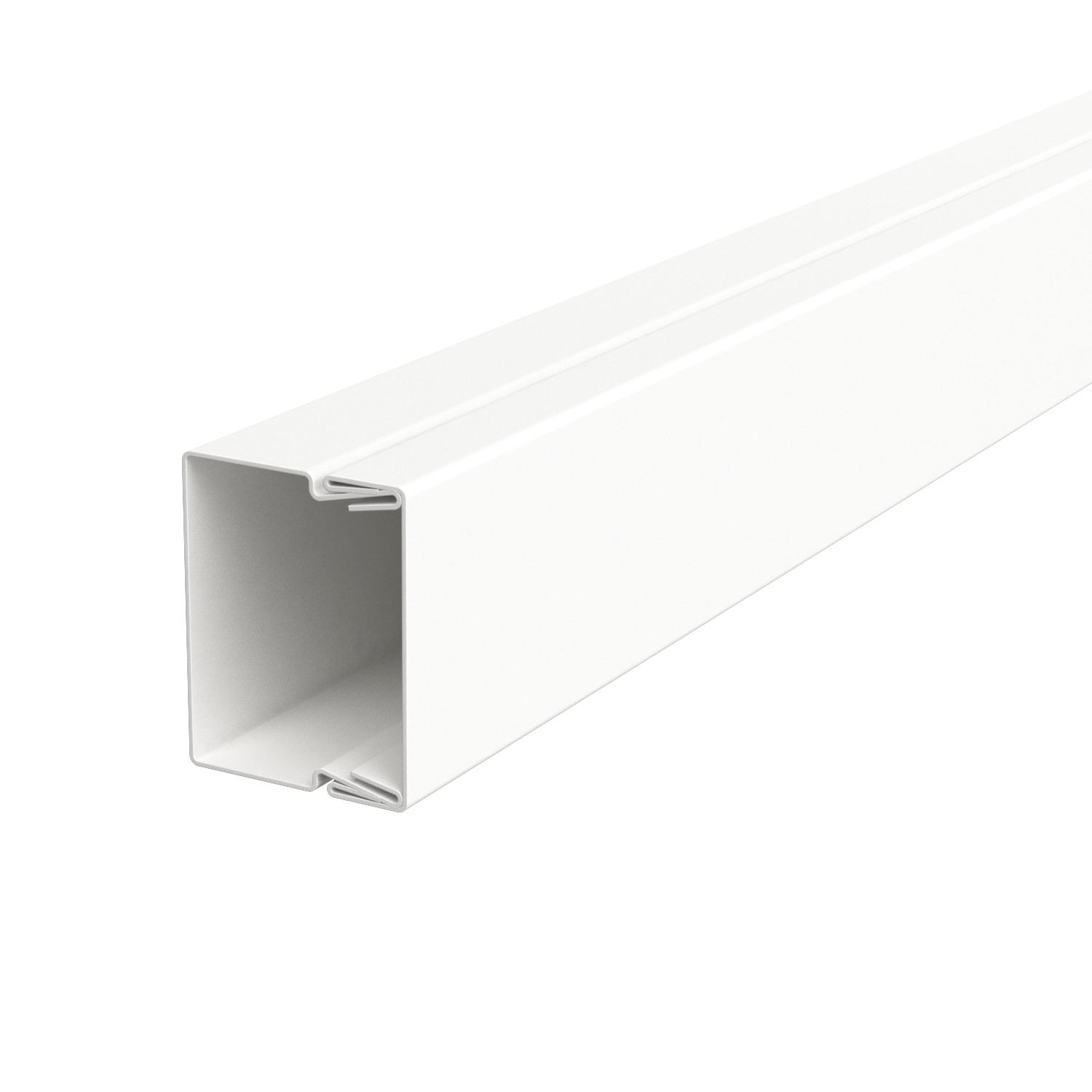

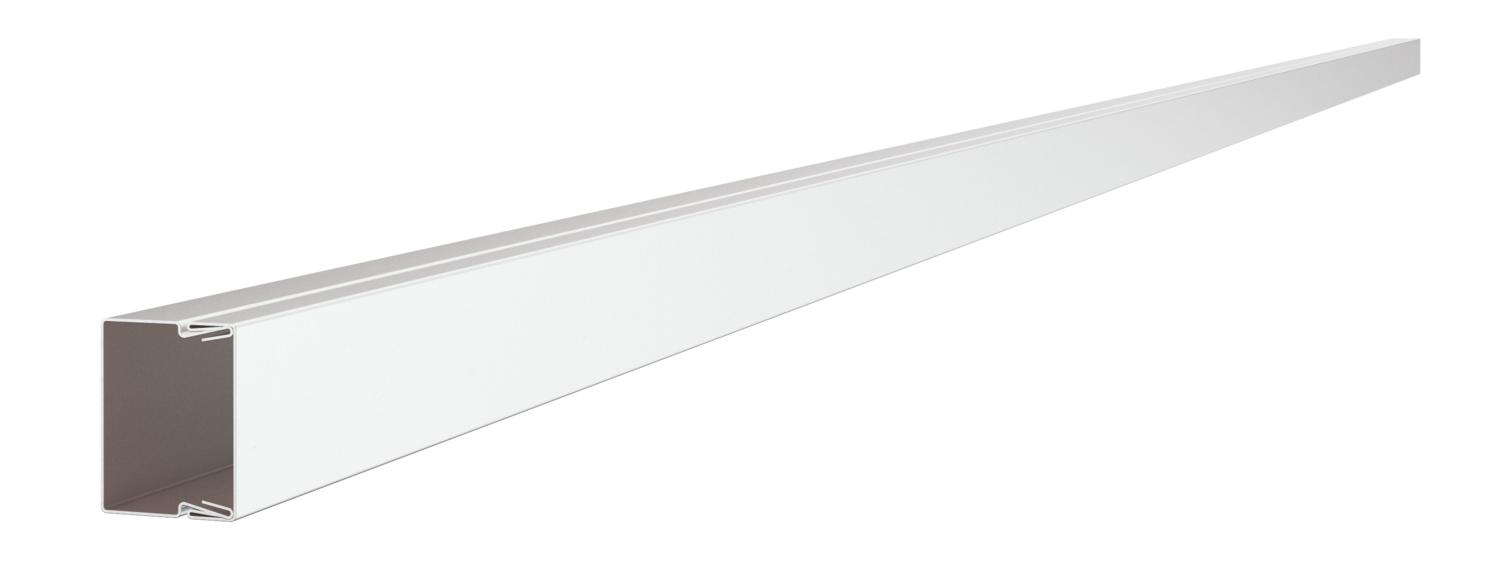

Kanál pro ukládání vedení, typ LKM 20030
Výr. č. 6248470 | EAN 4012196119059
- Popis produktu
-
Popis produktuVrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kanál pro ukládání vedení LKM typu LKM 20030 je ověřen jako úložný systém pro zachování funkčnosti dle DIN 4102, část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!
-
- Technické údaje
-
Technické údaje

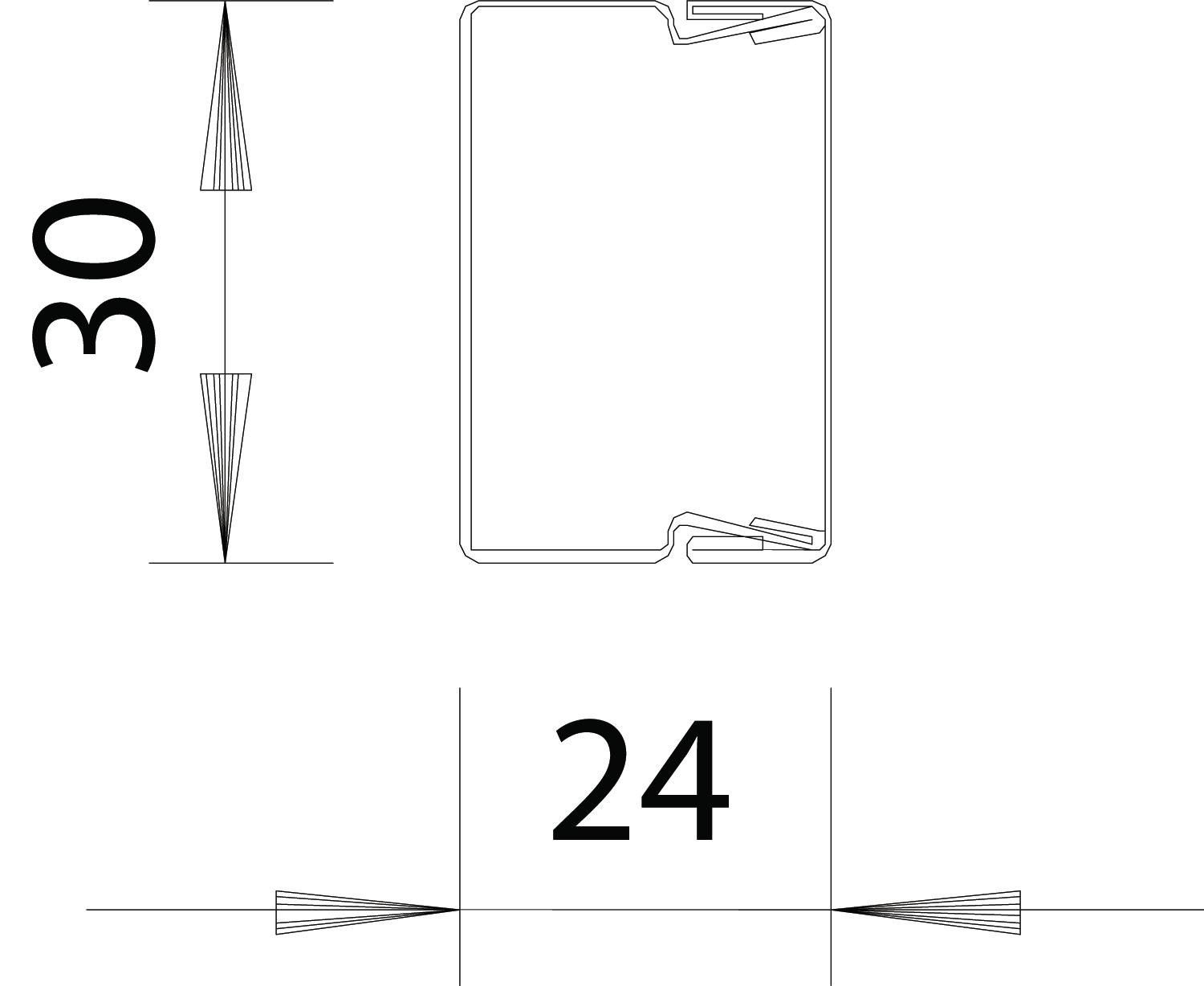

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 1,3336 kg CO₂e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Dodanie na kotúči nie Farba čisto biela; RAL 9010 Kanálová spojka nie Materiál Oceľ Ochranná fólia nie Počet vedení NYM 3 x 1,5 mm² Ø 10,5 mm (bez krabice) 2 Počet vedení NYM 3 x 2,5 mm² Ø 11,5 mm (bez krabice) 2 Počet vedení NYM 5 x 1,5 mm² Ø 12,0 mm (bez krabice) 2 Povrch pásovo zinkované / poplastované priehľadná nie Rozmer 20x30x2000 Šírka 30 mm Spona na uchytenie káblov nie Spôsob upevnenia Dierovanie dna Stupeň krytia IP30 Stupeň krytia kód IK IK10 Teplotný rozsah použitia max. 90 °C Teplotný rozsah použitia min. -5 °C Úžitkový prierez 616 mm² Vyhotovenie veká kanálov na vedenie káblov voľný Výška 24 mm Zachovanie funkčnosti áno - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka LKM SV30
LKM SV30 6247434 10 Kus
Ochranný kroužek hran KSR 20030, pro kanál LKM typu 20030
LKM KSR20030 6249744 5 Kus
Koncový díl pro kanál pro ukládání vedení typu LKM 20030
LKM EK20030 6249774 5 Kus - Na stiahnutie
-
List technických údajov LKM20030RW / 6248470 , 0.22MB , pdfEÚ Vyhlásenie o zhode LKM20030RW / 6248470 , 0.16MB , pdfVyhlásenie o zhode Spojeného kráľovstva LKM20030RW / 6248470 , 0.14MB , pdfREACH Vyhlásenie o zhode LKM20030RW / 6248470 , 0.12MB , pdfRoHS Vyhlásenie o zhode LKM20030RW / 6248470 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE LKM , 0.15MB , pdfNávod na montáž LKM-Kanal , 0.77MB , pdf
