Káblový žľab SKSU 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKSU 110 = ťažký systém káblových žľabov, nedierovaný, s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	9,385 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,06 in
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky
Rozmer	110 x 100
Rozmer	110x100x3000
Rozmer B	100 mm

S horným dielom	nie
Šírka	100 mm
Šírka	4 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	10800 mm²
Úžitkový prierez	108 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	4 in
Výška	110 mm
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,4 kN/m
Vzdialenosť podpier 2,5 m	1,76 kN/m
Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 3,5 m	0,84 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSU 110 FS	3000 mm	100 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063497	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6063500	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
Oblouk 45°, bočnice 110 FS	RB 45 110 FS	6036300	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 110 FS	6036800	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 110 FS	6042151	Kus	1 Kus
Díl T 110 FS	RT 110 FS	6038300	Kus	1 Kus
Křížení 110 FS	RK 110 FS	7027351	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m

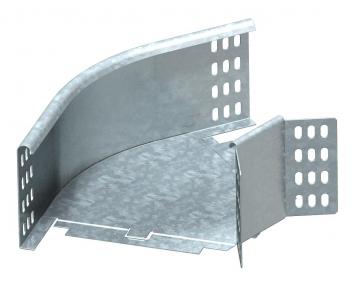

45° oblúk FS	RB 45 110 FS	7000634	Kus	1 Kus
90° oblúk FS	RB 90 110 FS	7001894	Kus	1 Kus
