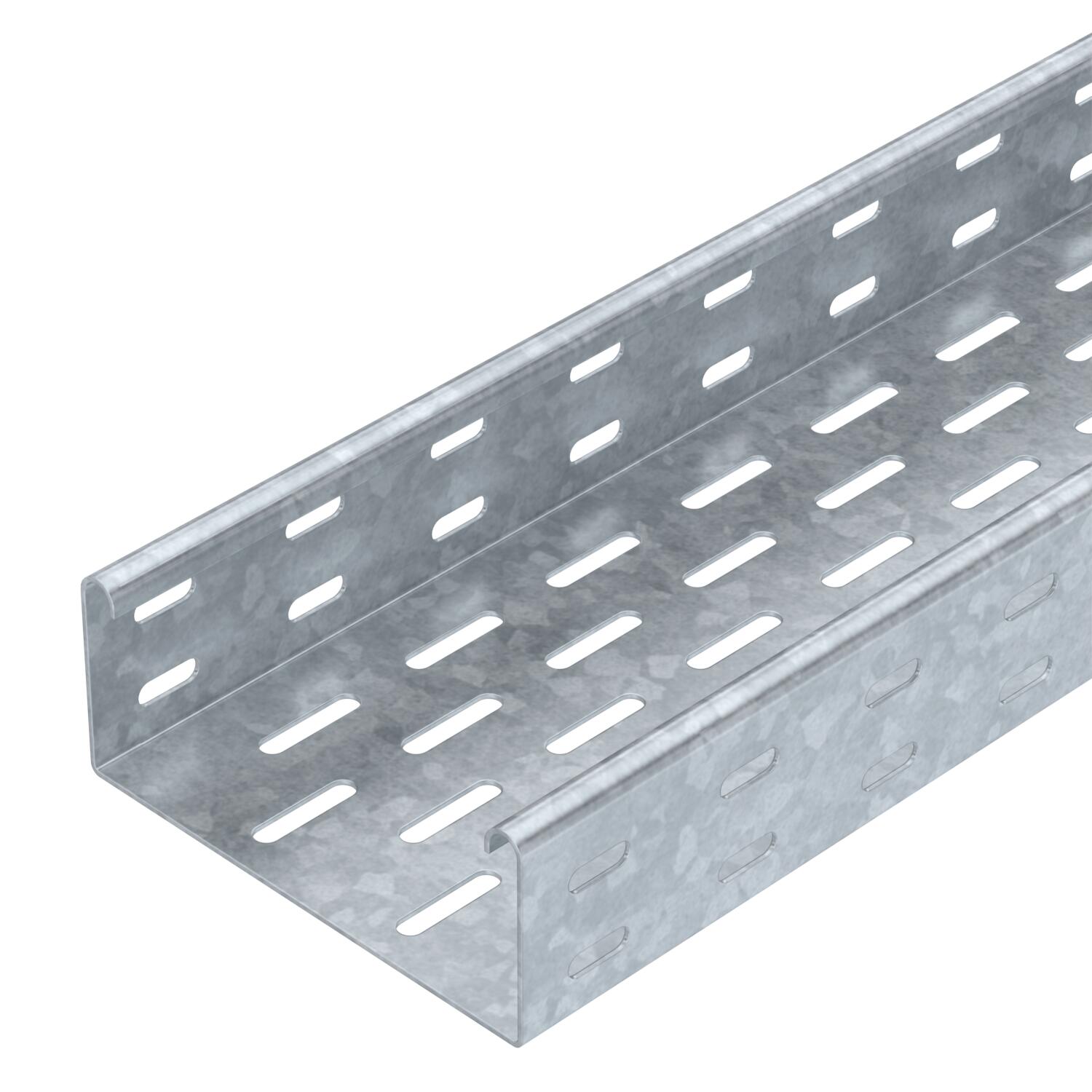

Káblový žľab SKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	7,7001 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,06 in
Hrúbka plechu	1,5 mm
Maß W	150 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia

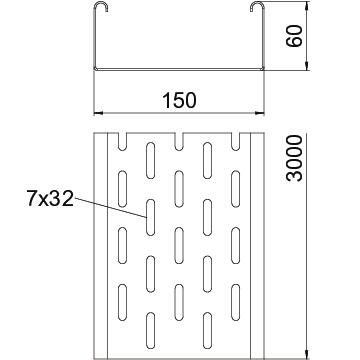

Rozmer	60 x 150

Rozmer	60x150x3000
Rozmer B	150 mm
S horným dielom	nie
Šírka	150 mm
Šírka	6 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	8800 mm²
Úžitkový prierez	88 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m
Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FT	3000 mm	100 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056733	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 150 DD	7070310	Kus	20 Kus
Veko s otočnou západkou FT	DRL 150 FT	6051359	m	3 m
45° oblouk 60 FT	RB 45 615 FT	6036132	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 615 FT	6036592	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 615 FT	6037122	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 615 FT	6042213	Kus	1 Kus
Veko s otočnou západkou DD	DRL 150 DD	6052706	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
45° oblúk FT	RB 45 615 FT	7066158	Kus	1 Kus
