Káblový žľab SKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	9,5594 kg CO₂e / 1 meter
Dierovanie dna	7 x 32
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Maß W	200 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	Dodaná spojka
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia

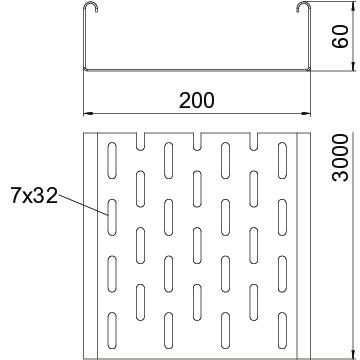

Rozmer	60 x 200
Rozmer	60x200x3000
Rozmer B	200 mm
S horným dielom	nie
Šírka	200 mm
Šírka	8 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	11800 mm²
Úžitkový prierez	118 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	2 in
Výška	60 mm
Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m
Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FS	3000 mm	100 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056601	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Súprava pozdĺžnych spojok FS	RV 620 FS	6068170	Kus	10 Kus
Lišta miest styku FS	SSLB 200 FS	7070213	Kus	20 Kus
45° oblouk 60 FS	RB 45 620 FS	6036104	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 620 FS	6036564	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 620 FS	6037104	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 620 FS	6042115	Kus	1 Kus
Díl T 60 FS	RT 620 FS	6038104	Kus	1 Kus
Křížení 60 FS	RK 620 FS	7027313	Kus	1 Kus
Veko s otočnou západkou FS	DRL 200 FS	6052207	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
90° oblúk FS	RB 90 620 FS	6043224	Kus	1 Kus
