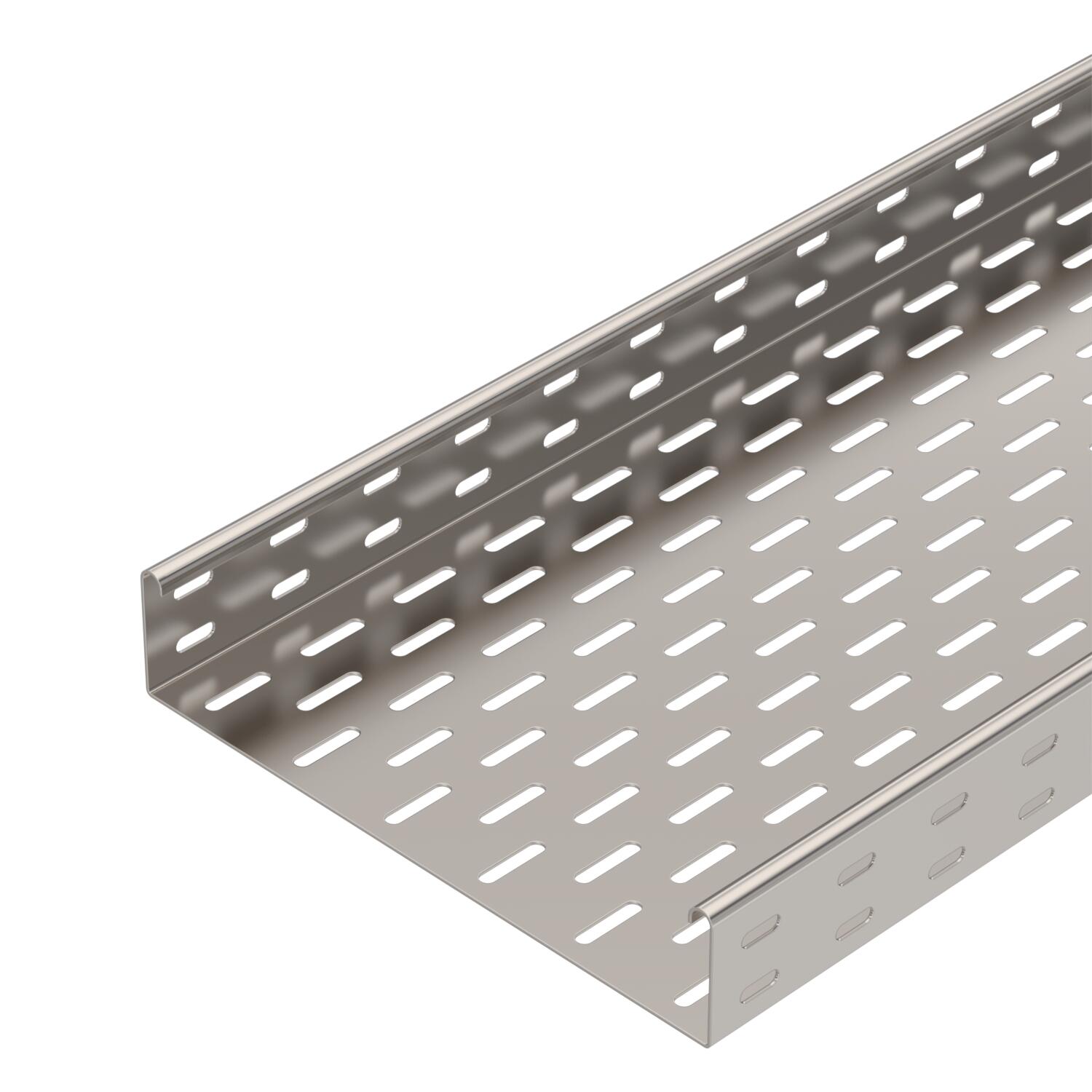

Káblový žľab SKS 60 A4

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	áno

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	25,8785 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Maß W	300 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

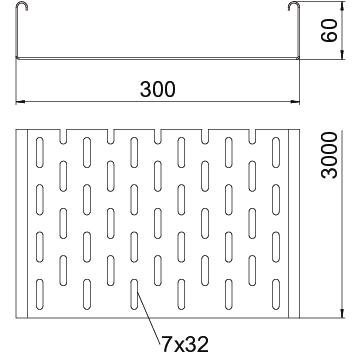

Rozmer	60x300x3000

Rozmer B	300 mm
S horným dielom	nie
Šírka	12 in
Šírka	300 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	178 cm²
Úžitkový prierez	17800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m
Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 A4	3000 mm	100 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056763	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka A4	RLVK 60 A4	6067675	Kus	10 Kus
Lišta miest styku A4	SSLB 300 A4	7070394	Kus	20 Kus
Oblouk 90°, bočnice 60 A4	RB 90 630 A4	6036656	Kus	1 Kus
Vestavný odbočný díl 60 A4	RAA 630 A4	6042377	Kus	1 Kus
Veko s otočnou západkou A4	DRL 300 A4	6052983	m	3 m
Deliaca stena 60 A4	TSG 60 A4	6062086	m	3 m
