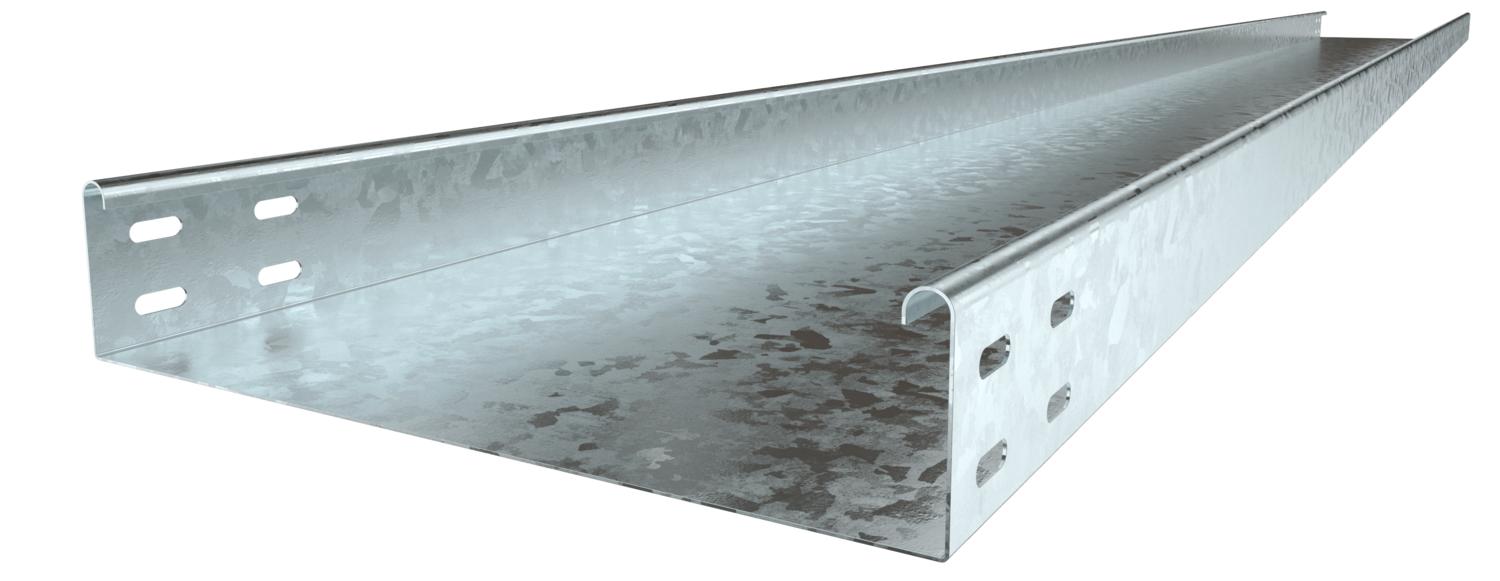

Káblový žľab MKSU 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKSU 60 = stredne ťažký systém káblových žľabov, nedierovaný, s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	4,64 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Rozmer	60x100x3000

S horným dielom	nie
Šírka	4 in
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSU 610 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6064302	m	3 m
MKSU 615 FT	3000 mm	150 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6064319	m	3 m
MKSU 620 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6064345	m	3 m
MKSU 630 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6064396	m	3 m
MKSU 640 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6064426	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 100 DD	7070306	Kus	20 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Křížení 60 FT	RK 610 FT	7027411	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
