Káblový žľab MKSU 60 FS 3000 | 100 | 1 | nie | Oceľ | pásovo zinkované

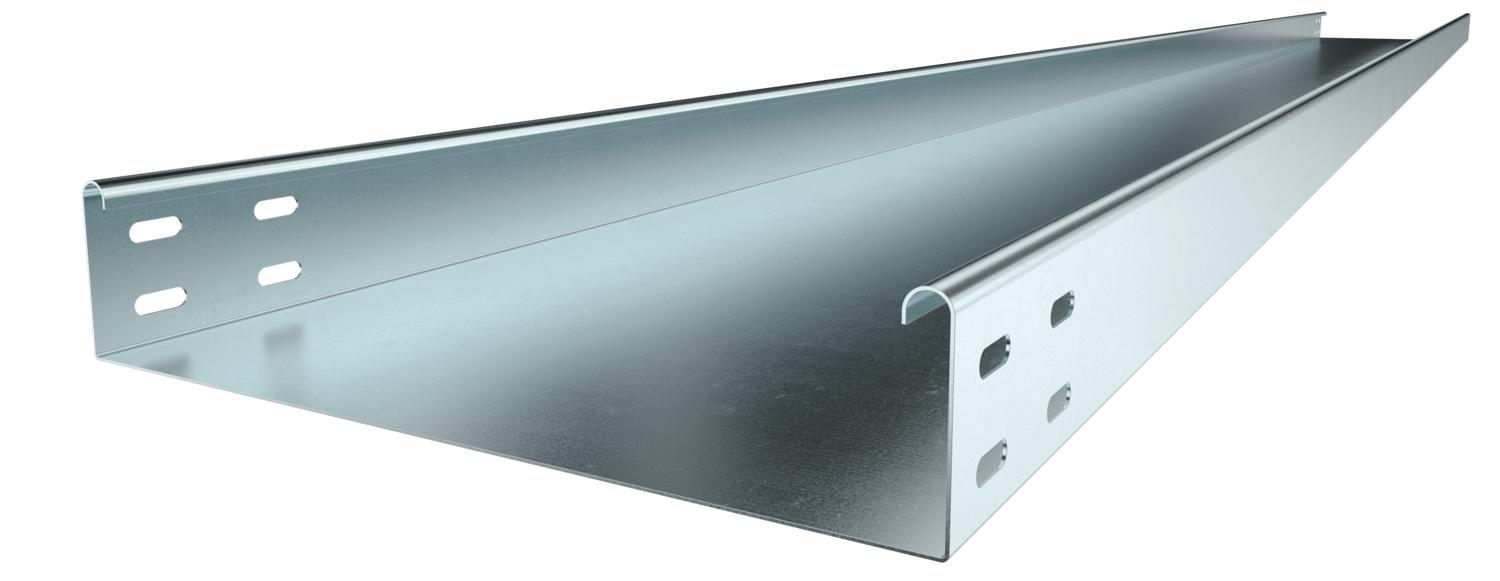

Káblový žľab MKSU 60 FS

Výr. č. 6063160 | EAN 4012196063611

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKSU 60 = stredne ťažký systém káblových žľabov, nedierovaný, s bočnou výškou 60 mm. Pozdĺžne spojky sa pomerovo objednávajú samostatne.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	4,4513 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky
Rozmer	60 x 100
Rozmer	60x100x3000

Rozmer B	100 mm
S horným dielom	nie
Šírka	100 mm
Šírka	4 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	58 cm²
Úžitkový prierez	5800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSU 60 FS FT

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSU 610 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6063160	m	3 m
MKSU 615 FS	3000 mm	150 mm	1 mm	nie	Oceľ	pásovo zinkované	6063179	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6063225	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 610 FS	6037100	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
90° oblúk FS	RB 90 610 FS	6043216	Kus	1 Kus
