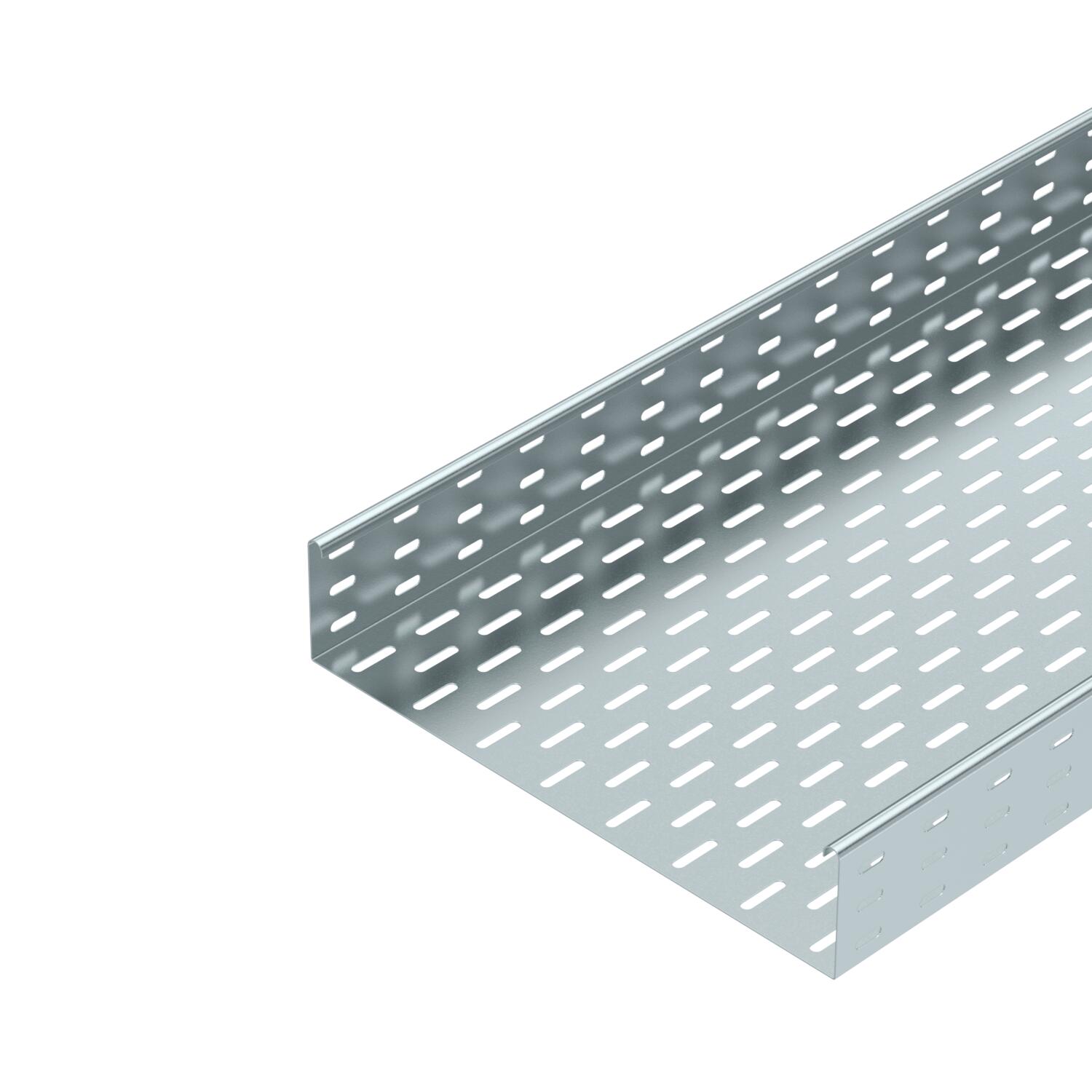

Káblový žľab MKS 85 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 85 = stredne ťažký systém káblových žľabov s bočnou výškou 85 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	11,2512 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Maß W	400 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	Dodaná spojka

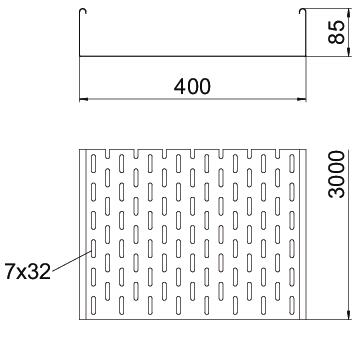

Rozmer	85x400x3000

Rozmer	85 x 400
Rozmer B	400 mm
S horným dielom	nie
Šírka	400 mm
Šírka	16 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	338 cm²
Úžitkový prierez	33800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	3 in
Výška	85 mm
Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 1,75 m	1,4 kN/m
Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
od šírky 300 mm skúšané so spojovacou lištou SSLB

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 810 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	nie	Oceľ	pásovo zinkované	6057535	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka FS	RLVL 85 FS	6067123	Kus	10 Kus
Lišta miest styku FS	SSLB 400 FS	7070221	Kus	20 Kus
Oblouk 45°, bočnice 85 FS	RB 45 840 FS	6036206	Kus	1 Kus
Oblouk 90°, bočnice 85 FS	RB 90 840 FS	6036706	Kus	1 Kus
Vestavný odbočný díl 85 FS	RAA 840 FS	6042137	Kus	1 Kus
Křížení 85 FS	RK 840 FS	7027337	Kus	1 Kus
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m
45° oblúk FS	RB 45 840 FS	7000529	Kus	1 Kus
