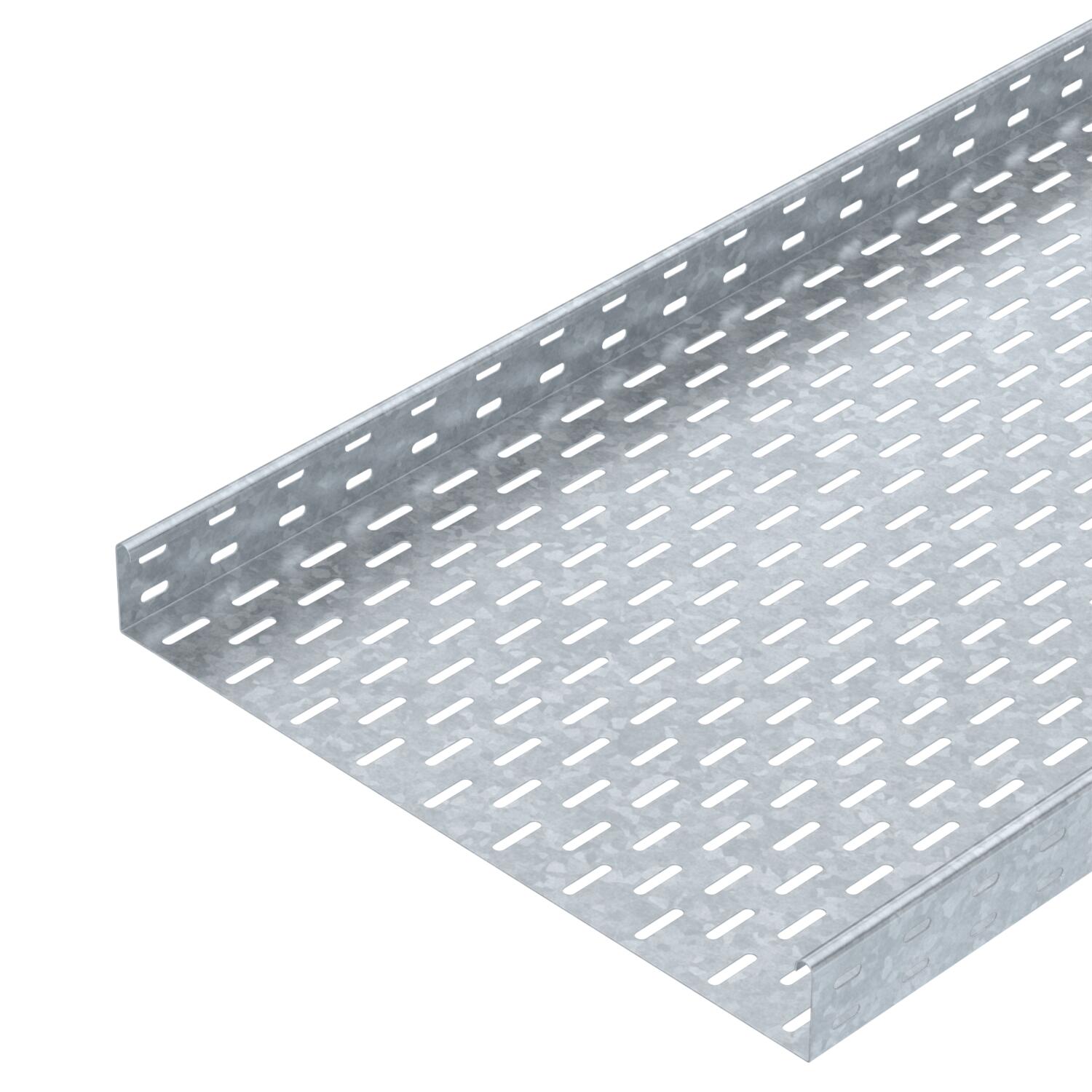

Káblový žľab MKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s 60 mm Bočnica.

Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	11,8242 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Maß W	500 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

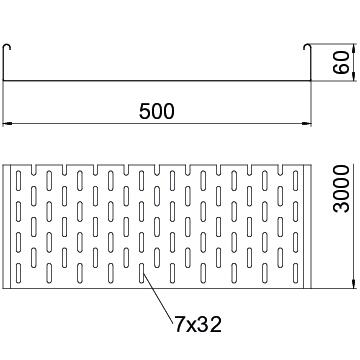

Rozmer	60x500x3000

Rozmer	60 x 500
Rozmer B	500 mm
S horným dielom	nie
Šírka	20 in
Šírka	500 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	298 cm²
Úžitkový prierez	29800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055710	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 500 DD	7070326	Kus	20 Kus
Veko s otočnou západkou FT	DRL 500 FT	6051448	m	3 m
45° oblouk 60 FT	RB 45 650 FT	6036140	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 650 FT	6036600	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 650 FT	6042221	Kus	1 Kus
Díl T 60 FT	RT 650 FT	6038140	Kus	1 Kus
Křížení 60 FT	RK 650 FT	7027419	Kus	1 Kus
Veko s otočnou západkou DD	DRL 500 DD	6052718	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
45° oblúk FT	RB 45 650 FT	7066503	Kus	1 Kus
