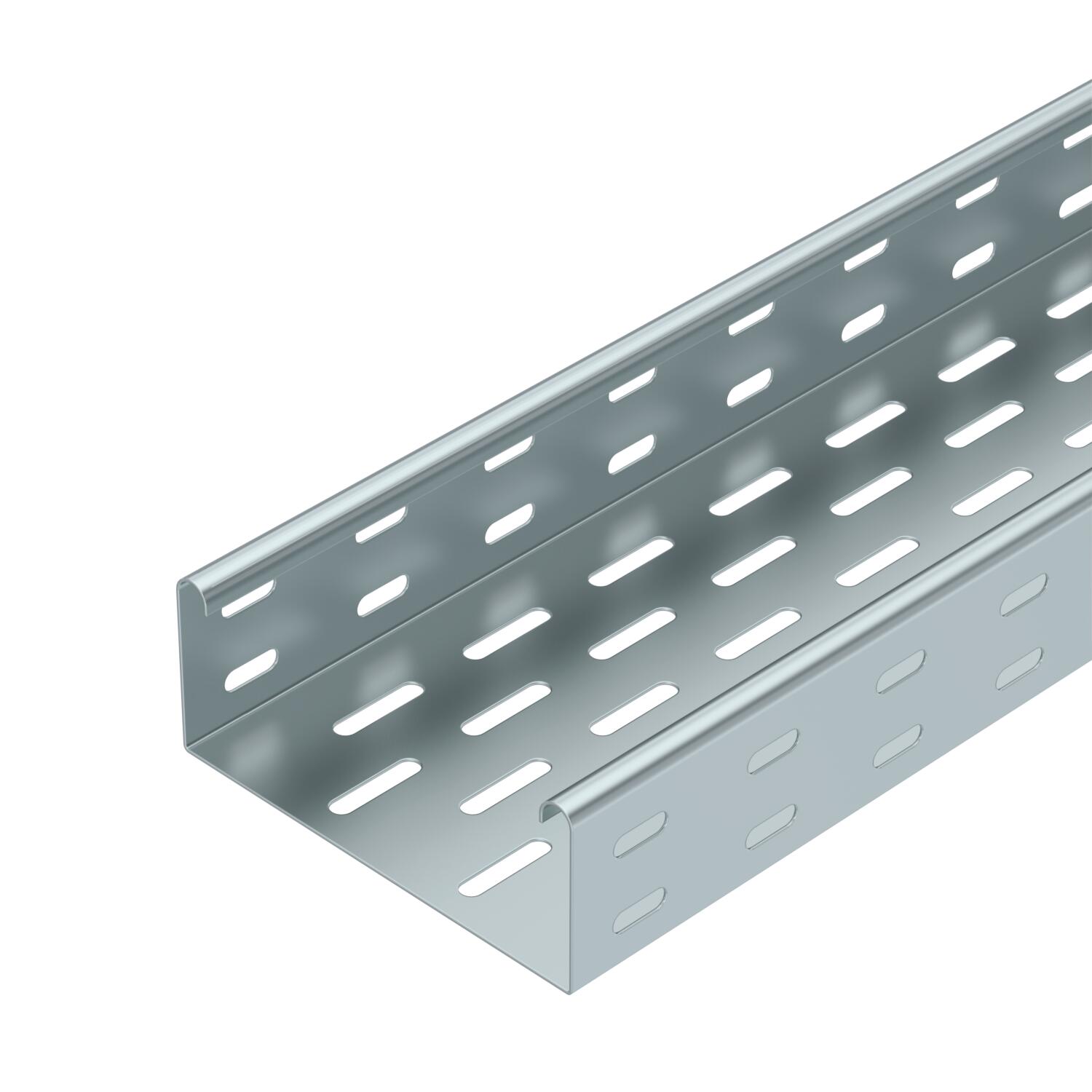

Káblový žľab MKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	5,5262 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Maß W	150 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	Dodaná spojka

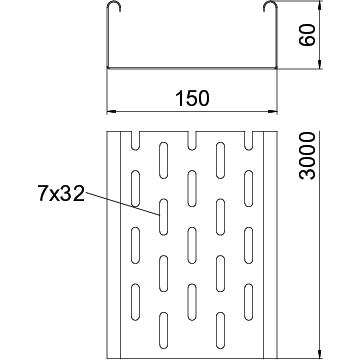

Rozmer	60x150x3000

Rozmer	60 x 150
Rozmer B	150 mm
S horným dielom	nie
Šírka	150 mm
Šírka	6 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	8800 mm²
Úžitkový prierez	88 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nie	Oceľ	pásovo zinkované	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	nie	Oceľ	pásovo zinkované	6055524	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 150 FS	7070209	Kus	20 Kus
45° oblouk 60 FS	RB 45 615 FS	6036102	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 615 FS	6036562	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 615 FS	6042113	Kus	1 Kus
Díl T 60 FS	RT 615 FS	6038102	Kus	1 Kus
Veko s otočnou západkou FS	DRL 150 FS	6052150	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
45° oblúk FS	RB 45 615 FS	6043755	Kus	1 Kus
